Kort svar: hvad bruger du en AWG size chart til i praksis?
AWG size chart bruges til at oversaette 1 kabel- eller harnessspecifikation til noget produktionen faktisk kan bygge. Tabellen hjælper dig med at forstå sammenhængen mellem AWG-nummer, lederdiameter, cirka tværsnit i mm2 og det praktiske konsekvensniveau for crimping, fleksibilitet, varmeudvikling og spændingsfald. Jo lavere AWG-tal, jo større leder. Derfor er 10 AWG markant grovere end 20 AWG, selv om tallene kan se omvendte ud for nye indkøbere.
Det vigtige er, at en AWG chart ikke er en stand-alone ampacity-tabel. Den fortæller ikke alene, hvor mange ampere et kabel sikkert kan føre i alle miljøer. Det afhænger også af ledermateriale, isolationstype, om kablet ligger enkeltvis eller i bundle, længde, duty cycle, temperatur og tilladt spændingsfald. En korrekt AWG-vurdering er derfor både en elektrisk og en mekanisk beslutning.

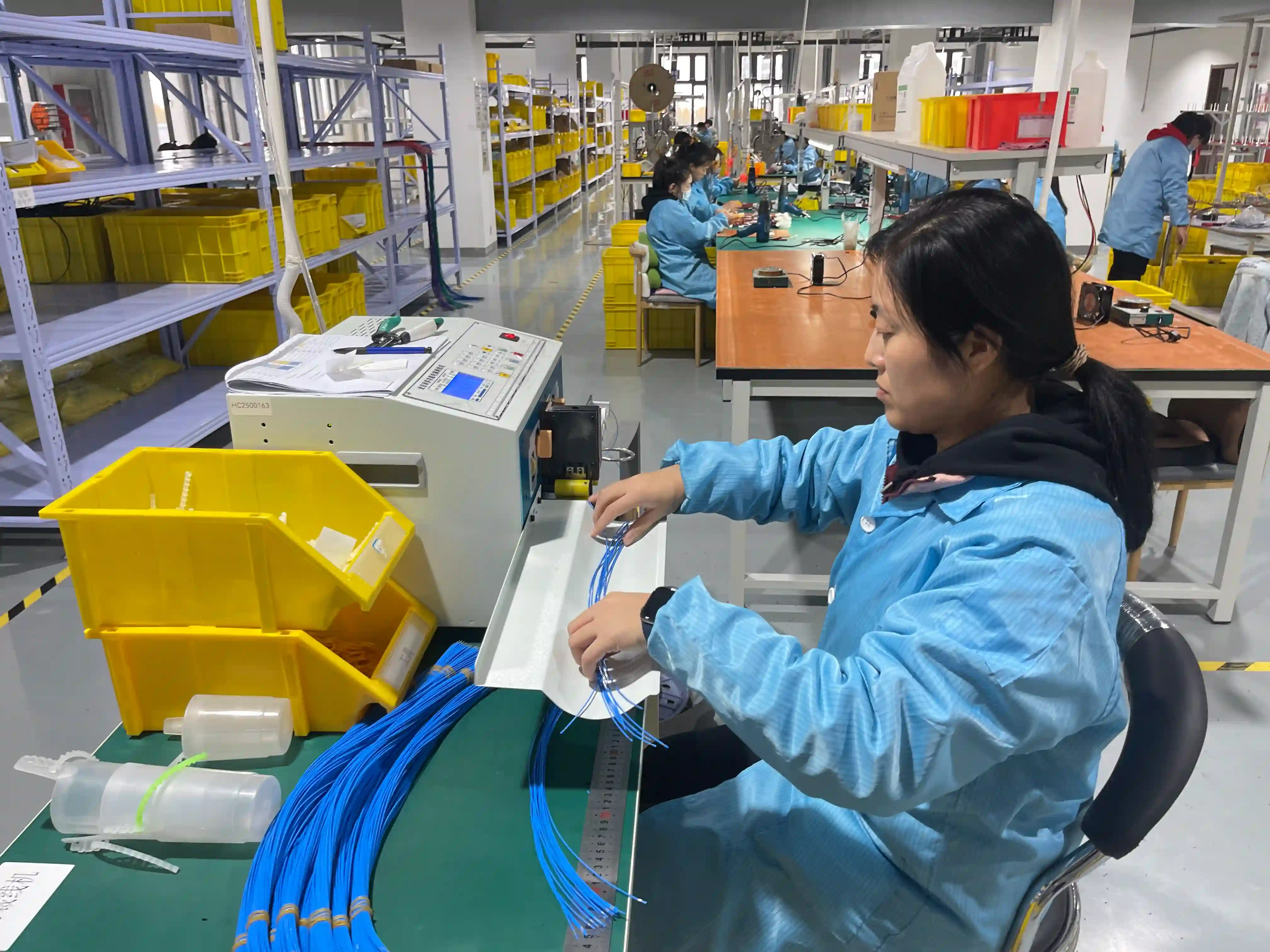

Hos NorKab bruger vi AWG som et fælles sprog mellem design, sourcing og produktion. Det gælder især i projekter med custom wire harness, custom cable assembly, kontrolleret crimping og 100% elektrisk test. En AWG-beslutning der ser lille ud i BOM'en, kan senere styre både pris, bøjeradius, terminalvalg og hvor robust assemblyen bliver i feltet.
— Hommer Zhao, Grundlegger & CEO: Naar vi reviewer en harness-RFQ, ser vi ofte at AWG er sat ud fra vane i stedet for belastning. I praksis kan 2 trin forkert, for eksempel 20 AWG i stedet for 16 AWG, vaere nok til at flytte temperatur, spændingsfald og crimpvindue markant.
Forstaa AWG: derfor gaar tallene "baglaens"
AWG staar for American Wire Gauge. Systemet bruges bredt i kabel- og harnessindustrien til at beskrive lederstorrelse. Et lavere AWG-tal betyder større lederdiameter. Det virker kontraintuitivt, men det er standard praksis. 24 AWG er tyndere end 18 AWG, og 18 AWG er tyndere end 12 AWG.
For engineeringteams i Europa og Norden optræder der ofte 2 sprog samtidig i dokumentationen: AWG og mm2. Det er helt normalt. Datablade for connectorer, terminaler og crimpværktøjer bruger ofte AWG, mens kundens interne el-dokumentation kan bruge mm2. Derfor er en god AWG chart nyttig som oversaettelsestabel mellem indkøb og produktion, ikke kun som opslagsværk for designere.
Det er også vigtigt at skelne mellem nominal størrelse og reel konstruktion. To ledere kan begge kaldes 18 AWG, men opføre sig forskelligt hvis den ene har finere strengopbygning, højere temperaturklasse eller anden isolation. Derfor er AWG nødvendig, men ikke tilstrækkelig. Du skal stadig kontrollere wire family, conductor construction og terminalens godkendte range.
| AWG | Ca. diameter (mm) | Ca. tværsnit (mm2) | Typisk brug i harness/cable assembly | Praktisk note |
|---|---|---|---|---|
| 30 | 0,255 | 0,05 | Fine signaler, kompakte sensorer, micro leads | Kraever sma terminalsystemer og meget stram proceskontrol |
| 28 | 0,321 | 0,08 | Datakabler, lette interne forbindelser, FFC/FPC-overgange | God til lav strom og taet routing |
| 26 | 0,405 | 0,13 | Signal- og styringsledninger med moderat mekanisk krav | Bruges ofte hvor plads er vigtigere end stromreserve |
| 24 | 0,511 | 0,20 | Sensorer, I/O, lette industrielle assemblies | Hyppigt valg til lavspændings signaler |
| 22 | 0,644 | 0,33 | CAN, styresignaler, generelle harness-grene | God balance mellem plads og robusthed |
| 20 | 0,812 | 0,52 | Signal plus lettere power, ventil- og relaeledninger | Typisk overgang hvor crimp- og strommargin bliver bedre |
| 18 | 1,024 | 0,82 | Power leads, automotive kredse, robuste maskinforbindelser | Meget almindelig i custom wire harness |
| 16 | 1,291 | 1,31 | Hojere strom, motornaere kredse, DC-forsyning | Kræver stoerre terminal og mere plads i bundter |
| 14 | 1,628 | 2,08 | Tyngre powergrene, industrielt udstyr, power cable assembly | Spændingsfald bliver ofte mere styrbart over laengde |
| 12 | 2,053 | 3,31 | Kraftigere belastninger, batteri- og fordelingsgrene | Boeradius og strain relief bliver mere kritisk |
Tabellen ovenfor er en praktisk produktionsguide, ikke en universel sikkerhedsgaranti. Hvis du bygger et tæt bundle, en udendørs assembly eller et kabel med høj kontinuerlig last, skal valg af AWG valideres mod det konkrete miljø. Her er standardrammer som National Electrical Code og kvalitetsdisciplin som IPC/WHMA-A-620 nyttige som reference, men det endelige valg skal altid komme fra produktkravet.
Hvordan vaelger du rigtig AWG til wire harness og cable assembly?
Start med 4 spørgsmål. 1. Hvor meget strøm skal kredsløbet faktisk føre kontinuerligt og i peak? 2. Hvor lang er den elektriske vej, og hvor meget spændingsfald kan systemet tolerere? 3. Hvilket miljø arbejder assemblyen i: varme, vibration, olie, fugt eller bevægelse? 4. Hvilket connector- og terminalsystem skal bruges? Hvis du ikke kan svare på alle 4, er AWG-valget sandsynligvis for løst defineret.
Mange fejl sker fordi teams kun ser på strøm og glemmer resten. En leder kan være elektrisk stor nok, men stadig mekanisk forkert. Hvis kabelen skal bøjes ofte, gå gennem en snæver backshell eller ind i en kompakt sealed connector, kan en grovere AWG gøre assemblyen stiv, svær at terminere eller mere sårbar for routingfejl. Omvendt kan en for tynd leder passere prototypefasen og først blive et problem efter længere drift, når temperaturstigning eller spændingsfald viser sig.
Derfor kobler vi normalt AWG-beslutningen til både routing og terminering. I et vandtaet ledningsnet skal wire OD, seal-range og jacket-opbygning passe sammen. I et højspændingsledningsnet er isolationstype og separation mindst lige så vigtig som ledertværsnit. I et produkt med mange crimpede grene kan AWG-valget endda afgøre, om du kan bruge en stabil standardproces eller ender med rework ved hver batch.
— Hommer Zhao, Grundlegger & CEO: Den bedste AWG-beslutning kommer sjældent fra strøm alene. Vi ser den stærkeste stabilitet naar strom, laengde, terminalrange og boejeplads bliver laast samtidigt. Hvis bare 1 af de 4 bliver glemt, kommer problemet ofte tilbage som varme, routingstress eller lav yield i crimping.
AWG vs mm2: saadan undgaar du forvirring i dokumentation
En af de mest almindelige fejl i internationale projekter er, at AWG og mm2 bliver blandet uden konsekvent mapping. En drawing kan sige 20 AWG, mens en indkøbsbeskrivelse siger 0,5 mm2. Det lyder næsten ens, og i praksis ligger de tæt, men ikke identisk. Hvis terminalen eller automationsopsætningen er følsom, kan den forskel være stor nok til at flytte crimp height, pull force eller seal fit.
Det sikreste er at låse både wire family og nominal størrelse. Skriv ikke kun "18 AWG" hvis konstruktionen er kritisk. Skriv også materialetype, temperaturklasse, strandopbygning eller producentreference, hvis de forhold betyder noget for produktet. Det samme gælder når du bruger mm2. Skriv ikke bare "1,0 mm2" hvis terminalsystemet i praksis er kvalificeret mod en snævrere range.
| Omtrentligt match | AWG | Naerliggende mm2 | Hvor teams ofte fejler | Bedste praksis |
|---|---|---|---|---|
| Meget fine signaler | 28 AWG | ca. 0,08 mm2 | Man antager at alle 0,08 mm2-ledere passer i samme terminal | Bekraeft terminalrange og strengopbygning |
| Lette signaler | 24 AWG | ca. 0,20 mm2 | Kun tværsnit laases, ikke OD eller isolation | Kontroller seal- og cavity-kompatibilitet |
| Styring/CAN | 22 AWG | ca. 0,33 mm2 | Signalintegritet vurderes uden at se kabelopbygning | Se baade lederstorrelse og kabelfamilie |
| Lette powergrene | 20 AWG | ca. 0,50 mm2 | 0,5 mm2 og 20 AWG behandles som helt identiske | Brug samme reference gennem hele BOM'en |
| Robust power/signal | 18 AWG | ca. 0,75-0,82 mm2 | Der bestilles generisk wire uden terminalvalidering | Laas terminal, wire og crimpvaerktoej samlet |
| Stoerre powergrene | 16 AWG | ca. 1,3 mm2 | Kun ledertvaersnit vurderes, ikke boejeradius | Valider routing og strain relief i samplefasen |
Hvis du arbejder med kunder eller leverandører på tværs af regioner, er det stærkeste workflow at vælge 1 primær reference i drawingen og 1 sekundær reference i noteform. Det reducerer fejl ved indkøb og gør test- samt crimpdokumentation nemmere at holde stabil.
Typiske AWG-valg i praksis
I mange industrielle og automotive programmer ser vi 22 AWG til 16 AWG som det mest almindelige arbejdsområde. 22 AWG og 20 AWG bruges ofte til signaler, I/O, sensorer og lettere belastninger. 18 AWG bliver et hyppigt valg når lidt mere robusthed eller strømkapacitet er nødvendig. 16 AWG og grovere bruges typisk til mere tydelige powergrene, drivere, aktuatorer eller distributionspunkter.
Men det er ikke en regel der kan kopieres blindt. Et kort 18 AWG lead i et køligt kabinet kan være mere end nok, mens selv 16 AWG kan være for lille hvis længden er stor, bundlingen tæt, og lasten kontinuerlig. Tilsvarende kan 24 AWG være perfekt i et kompakt signalinterface, men upraktisk hvis terminalen, vibrationerne eller servicebelastningen kræver mere mekanisk margin. Derfor giver AWG size chart bedst værdi som beslutningsramme, ikke som automatisk facitliste.
På NorKab ser vi især AWG-valget blive kritisk i overgangene mellem prototype og serie. I prototypefasen kan et kabel fungere elektrisk, men stadig vise sig svært at producere stabilt, fordi wire range ligger for tæt på terminalens nedre eller øvre grænse. Det er præcis derfor samplebyg, pull-test og elektrisk verifikation er så vigtige før større volumen.
— Hommer Zhao, Grundlegger & CEO: I serieproduktion giver vi ekstra opmaerksomhed naar wirevalget ligger taet paa terminalens graense, ofte inden for de sidste 10-15% af rangevinduet. Det er her sma variationer i insulation eller strengopbygning hurtigst bliver til crimpvariation og omarbejde.
5 fejl du skal undgaa, naar du laeser en AWG size chart
Fejl 1: at tro AWG alene afgør ampacity. Temperatur, bundling, længde og isolation kan ændre resultatet væsentligt.
Fejl 2: at ignorere spændingsfald. En leder kan være "stor nok" til strømmen, men stadig give for meget tab over 2, 5 eller 10 meter.
Fejl 3: at overse terminalens wire range. Hvis terminal og leder ikke passer sammen, hjælper det ikke at AWG ser korrekt ud i BOM'en.
Fejl 4: at forveksle AWG og mm2 som helt identiske størrelser. De ligger ofte tæt, men ikke præcist, og små forskelle kan være nok til at flytte procesvinduet.
Fejl 5: at glemme mekanikken. En grovere wire giver ikke bare mere strømkapacitet. Den giver også større OD, mindre fleksibilitet og andre krav til routing, overmolding, heat shrink og strain relief.
Praktisk checkliste foer du laaser wire size i en RFQ
Foer du sender en RFQ eller godkender en drawing, boer du mindst kontrollere 7 punkter. 1. Kontinuerlig og peak strøm. 2. Tilladt spændingsfald i procent eller volt. 3. Samlet længde og routingforhold. 4. Miljøkrav som temperatur, olie, fugt og vibration. 5. Connector, terminal og seal-range. 6. Om wire er signal, power, jord, shield eller hybridfunktion. 7. Hvilke testdata der skal verificere valget, for eksempel continuity, kontaktmodstand eller pull-test.
Hvis de 7 punkter er på plads, bliver AWG-valget langt mere robust. Hvis de mangler, bliver wire size ofte et gæt baseret på tidligere projekter, og det er sjældent den bedste vej i nye produkter. Det samme gælder, hvis du arbejder med power cable assembly, CAN bus cables eller mere krævende automotive harness-programmer, hvor små afvigelser kan få stor konsekvens i drift.
Konklusion: en AWG chart er kun nyttig, hvis du kobler den til virkelige krav
En god AWG size chart hjælper dig med at oversaette wire gauge til diameter, tværsnit og typisk anvendelse. Det gør den værdifuld for både engineering, indkøb og produktion. Men tabellen bliver først rigtig stærk, når du bruger den sammen med strømkrav, spændingsfald, terminalrange, mekanisk routing og miljøbelastning.
Hvis du vil undgå varmeproblemer, stiv routing, ustabile crimps eller overdimensionerede harnesses, skal AWG vælges som en del af hele assemblyens design. Det reducerer rework, gør tilbud mere præcise og giver mere stabil serieproduktion.
Har du brug for hjælp til at vælge rigtig AWG til et custom wire harness eller cable assembly? Kontakt NorKab for gennemgang af belastning, laengde, terminalvalg, testkrav og produktionsvenlig wire size foer prototype eller serieordre.
FAQ
Q: Hvad betyder et lavere AWG-tal?
Et lavere AWG-tal betyder en stoerre leder. For eksempel er 16 AWG grovere end 22 AWG. Det giver normalt lavere modstand og bedre mulighed for at foere strøm, men ogsaa stoerre yderdiameter og mindre fleksibilitet i routing.
Q: Er AWG og mm2 det samme?
Nej. De beskriver begge lederstorrelse, men i forskellige systemer. 20 AWG ligger cirka omkring 0,5 mm2, og 18 AWG ligger cirka omkring 0,75-0,82 mm2. De er naerliggende, men ikke perfekte 1:1-erstatninger i alle terminal- og kabelsystemer.
Q: Hvilken AWG bruges ofte til signalledninger?
24 AWG, 22 AWG og 20 AWG er almindelige niveauer til signaler og lettere styrekredse. Det konkrete valg afhaenger dog af længde, signaltype, mekanisk belastning og connectorplatform. Ved lange runs eller mere robuste miljoker kan 22 AWG eller 20 AWG vaere bedre end 24 AWG.
Q: Kan jeg vaelge wire size kun ud fra ampere?
Det boer du ikke. Du skal ogsaa se paa spændingsfald, temperatur, bundling, isolation, mekanisk fleksibilitet og terminalens godkendte range. To kabler med samme nominelle strom kan kræve forskellig AWG, hvis længden eller miljoet er forskelligt.
Q: Hvorfor giver forkert AWG problemer i crimping?
Fordi terminaler og applicatorer arbejder inden for bestemte wire ranges. Hvis lederen ligger for taet paa grænsen, kan crimp height, pull force og insulation support blive ustabil. Selv forskelle paa cirka 0,05 til 0,10 mm i kompression kan flytte kvaliteten maerkbart.
Q: Hvad er et godt startpunkt til powergrene i harnesses?
18 AWG, 16 AWG og 14 AWG er ofte praktiske niveauer i mange lav- og mellemspændings powergrene, men der findes ikke 1 universelt facit. Belastning, længde, duty cycle og tilladt temperaturstigning skal stadig verificeres mod den konkrete applikation.
