Høyspennings LedningsnettBygget etter prosjektkrav
Når spenningen stiger, stiger kravene. Vår høyspenningsledningsnett er designet, produsert og testet etter de strengeste sikkerhetsstandarder — fra elbilens batteripakke til solcelleinverteren.
1000V
Maks. DC-spenning
UL
Komponentnivå etter BOM
100%
Hi-pot test
IATF 16949
Bilindustri kvalitet
Sikkerhet er ikke et tilvalg — det er fundamentet
Høyspenningsledningsnett krever en helt annen tilnærming enn standard kabelmontasje. Korrekt isoleringsavstand, dobbeltisolering, EMC-skjerming og HVIL-interlock er ikke nice-to-have — det er krav. Hos NorKab har vi investert i dedikert produksjonsutstyr, opplært fagpersonell og avansert testkapasitet for å levere HV-ledningsnett du kan stole på.
Vi kombinerer ofte høyspenning med vanntett forsegling til utendørs EV-ladestasjoner, eller med overstøping for ekstra mekanisk beskyttelse. Alle løsninger starter med vår skreddersydde designprosess og kan integreres i box build-montasje.
Sikkerhetsfunksjoner i hvert ledningsnett
Opp til 1000V DC / 600V AC
Vi designer og produserer ledningsnett til høyspenningsapplikasjoner med korrekt isoleringsavstand, materialvalg og skjerming.
Dobbeltisolering
Alle høyspenningskabler leveres med dobbeltisolering som standard. Orange fargekoding etter bilindustri-standard for enkel identifikasjon.
EMC-skjerming
Integrert elektromagnetisk skjerming (EMC skjerming) minimerer interferens og sikrer signalintegritet i EV-systemer.
100% Hi-pot test
Hvert ledningsnett gjennomgår høyspenningstest (Hi-pot / dielectric withstand test) for å verifisere isoleringsintegritet.
HVIL-interlock
Høyspenning Interlock Loop (HVIL) integrert for sikker servicering. Automatisk strømavbrytelse ved frakobling.
Termisk styring
Korrekt dimensjonering og materialvalg sikrer minimal varmeutvikling selv ved vedvarende høy belastning.
Tekniske spesifikasjoner
| Parameter | Spesifikasjon |
|---|---|
| Maks. DC-spenning | 1000 V DC |
| Maks. AC-spenning | 600 V AC (rms) |
| Maks. strøm | Opp til 500 A (avhengig av ledningstverrsnitt) |
| Ledningstverrsnitt | AWG 10 — AWG 4/0 (6 mm² — 107 mm²) |
| Isoleringsmateriale | XLPE, silikon, EPDM, TPE (orange fargekoding) |
| Skjerming | Kobberfolie, kobberflette, aluminiumfolie + dreneringstråd |
| Hi-pot testspenning | 2× nominell spenning + 1000 V (IEC 60664) |
| Isoleringsmotstand | ≥ 500 MΩ ved 500 V DC (IEC 60228) |
| Kontakttyper | HVA, HVSL, RADSOK, PerformaLok, kundetilpasset HV-kontakter |
| Temperaturklasse | -40 °C til +150 °C (silikon opp til +200 °C) |
| Standard- og komponentkrav | UL 758/UL 62 på komponentnivå etter BOM; IEC 62196 og ISO 6722 etter prosjektkrav; IATF 16949 hos Hebei Cloom Electronic |
| Sikkerhetsfunksjoner | HVIL, orange fargekoding, dobbeltisolering, skjerming |
Vår HV-produksjonsprosess
Sikkerhetsanalyse
Grundig analyse av spenning, strøm, temperatur og EMC-krav. Risikovurdering etter ISO 26262 for bilindustri.
HV-design
Ingeniørteamet designer ledningsnettet med korrekt isoleringsavstand, materialvalg og skjermingsstrategi.
Prototype & validering
Prototype fremstilt og testet: Hi-pot, isoleringsmotstand, temperatursykling og vibrasjon.

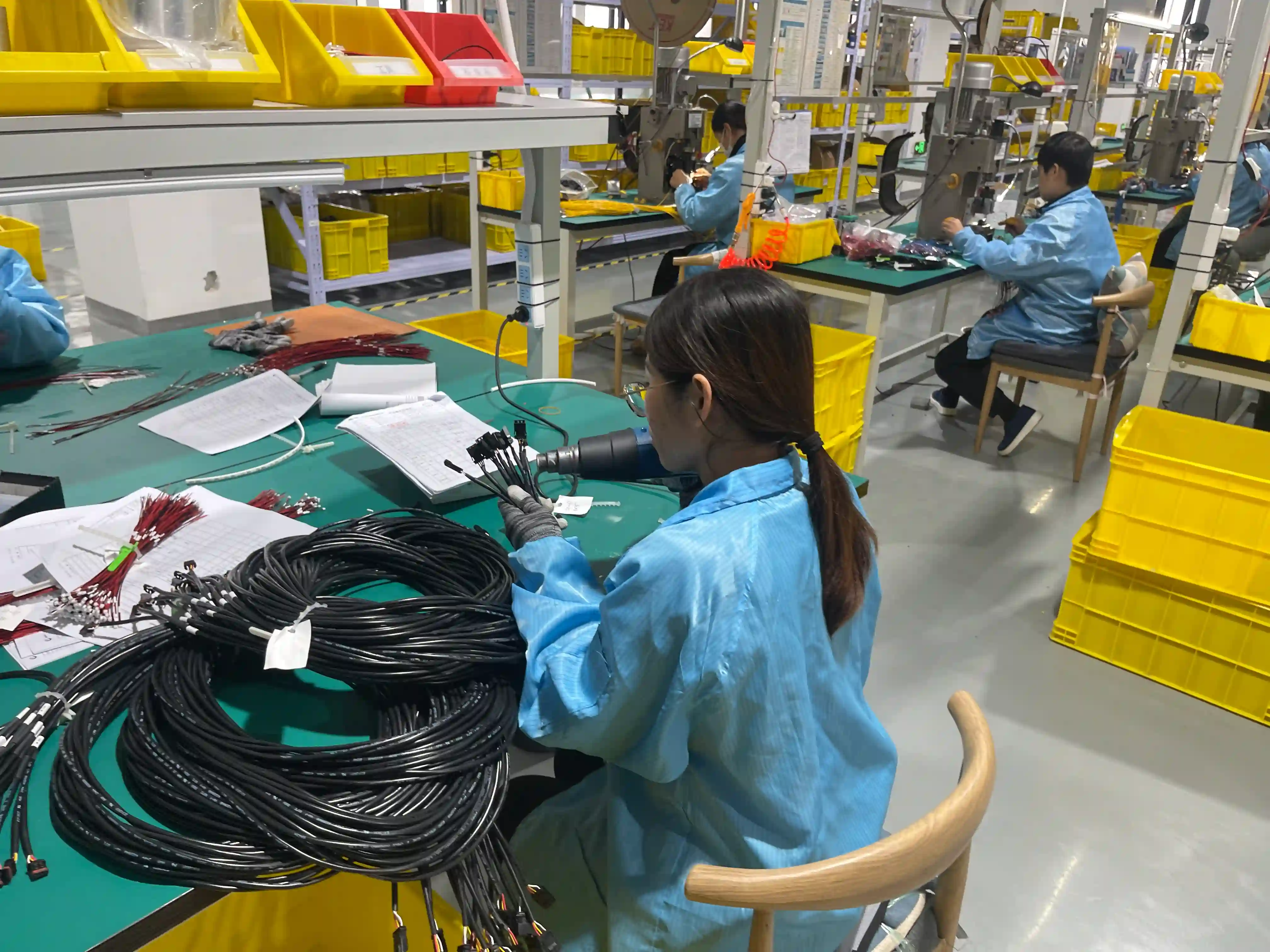

Produksjon
Serieproduksjon med opplærte operatører, dokumenterte arbeidsinstrukser og spesialverktøy.
100% sluttest
Hvert ledningsnett gjennomgår Hi-pot test, isoleringsmotstandstest, kontinuitetstest og HVIL-verifikasjon.
Anvendelsesområder
Vår høyspenningsledningsnett driver den grønne omstilling — fra elbiler til fornybar energi.
“Høyspenning handler om sikkerhet — der det ikke er plass til kompromisser. Vi har investert i dedikert HV-produksjonsutstyr og utdannet vår teknikere etter de strengeste standarder. Når en elbilprodusent velger vår ledningsnett, vet de at hvert eneste stykk er testet til 100%. Det er vårt løfte, og det er grunnen til at vi er en foretrukken leverandør til EV-industrien.”
Ofte stilte spørsmål
Relaterte services
Vanntett Ledningsnett
HV-kabler etter avtalte IP67/IP68-krav til utendørs EV-ladestasjoner og energianlegg.
Les merSkreddersydd Ledningsnett
Fullt tilpassede ledningsnett til enhver applikasjon og spesifikasjon.
Les merOverstøpt Ledningsnett
Overstøpt beskyttelse for ekstra holdbarhet på HV-forbindelser.
Les merKlar til å starte ditt høyspennings-prosjekt?
Vår HV-spesialister er klar til å rådgive om ditt neste høyspenningsledningsnett. Sikkerhet og kvalitet — ingen kompromisser.
