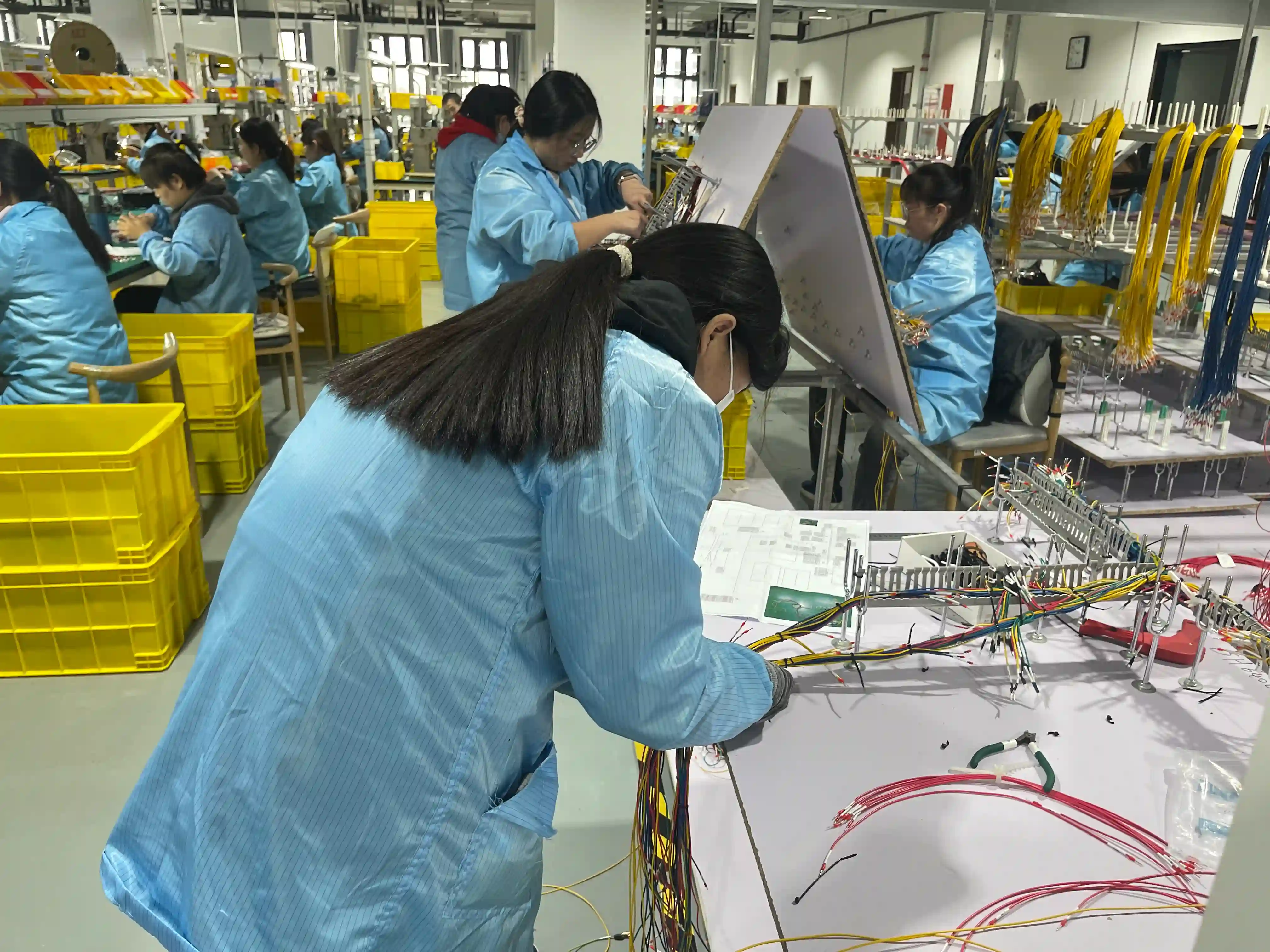

Da en Manglende Dimension Kostede 340.000 DKK i Scrap
I november 2025 modtog en dansk underleverandør af medicinsk udstyr en serieproduktion af 200 sensor kabler til patientovervågning. Tegningen specificerede FAKRA-connectors i begge ender, wire-type som 26 AWG shielded twisted pair, og en samlet kabellængde på 1200 mm ± 10 mm. Hvad tegningen ikke specificerede, var minimum bøjeradius, strækningslængde for den skærmede del, eller hvorledes skærmen skulle termineres ved connectoren. Producenten valgte en standard foldback-terminering med 3 mm stræk – hvilket ved den første kvalitetskontrol viste sig at give en impedansafvigelse på 18% fra specifikationen på 50 Ω. Hele partiet blev kasseret. Omkostninger for scrap, re-produktion og forsinkelse: 340.000 DKK.
Dette er ikke et isoleret tilfælde. I min erfaring er dårlige eller ufuldstændige tegninger den enkeltstørste kilde til fejlkostninger i kabelkonfektion – større end materialefejl, crimpkvalitet og testfejl tilsammen. Problemet er systemisk: Mange hardwareingeniører lærer at lave PCB-layouts og mekaniske tegninger, men aldrig formelt at dokumentere et kabel eller et ledningsnet. Resultatet er tegninger der ser professionelle ud, men mangler den information en kabelproducent rent faktisk behøver.
Denne artikel gennemgår de konkrete krav til kabelkonfektionstegninger, de standarder der gælder, og de kritiske detaljer der oftest udelades – med specifikke tal og konsekvenser for hver udeladelse.
Hvilke Standarder Styrer Kabelkonfektionstegninger?
Der findes ikke én samlet standard for kabelkonfektionstegninger på samme måde som ASME Y14.5 styrer mekaniske tegninger. I stedet skal man kombinere krav fra flere standarder:
ASME Y14.5-2018 (Dimensioning and Tolerancing) danner det grundlæggende sprog for dimensioner, tolerancer og GD&T. Alle konventionelle regler for tolerancelagring, datum-referencer og formtolerancer gælder også for kabeltegninger. Men ASME Y14.5 adresserer ikke kabelspecifikke elementer som bøjeradius, stræklængder eller termineringssekvenser.
IPC/WHMA-A-620 (Requirements and Acceptance for Cable and Wire Harness Assemblies) er den primære standard for kabel- og ledningsnetsmontage. Selvom den primært er en acceptkriteriestandard, definerer den i afsnit 3-5 de krav til dokumentation der skal foreligge for at man kan vurdere acceptabilitet. Uden en tegning der specificerer kravene, kan man ikke bestemme om et produkt er acceptabelt – det er så enkelt.
ASME Y14.34M (Associated Lists) styrer styklister (BOM) og delsliste-formater. For kabelkonfektioner er styklisten særligt kritisk, fordi den skal indeholde både råmaterialer (wire, connector, skærm) og forbrugsmaterialer (krimphylster, varmekrympeslange, bindetråd).
IEC 61188-1-1 giver retningslinjer for kablers og stiks elektriske egenskaber og hvordan disse skal dokumenteres, især for højfrekvente og impedanskritiske skærmede kabler.
Den vigtigste indsigt er: Ingen af disse standarder alene er tilstrækkelige. En korrekt kabelkonfektionstegning kræver syntesen af krav fra mindst tre standarder – og praktisk erfaring med hvad der kan gå galt i produktionen.
De Syv Kritiske Elementer på en Kabelkonfektionstegning
1. Kortlægning og Pin-til-Pin Tabel
Det mest fundamentale element er en komplet pin-til-pin kortlægning der viser præcis hvilken leder der forbinder hvilken pin i connector A med hvilken pin i connector B. Dette lyder indlysende, men i praksis ser jeg ofte tegninger der kun viser et skema uden eksplicit pin-nummerering, eller hvor pin-numrene er angivet i et separat dokument der ikke er versionsstyret sammen med tegningen.
En pin-til-pin tabel skal indeholde: Pin-nummer i connector A, wire-designation (farve eller nummer), signalnavn, og pin-nummer i connector B. For differentialpar skal begge ledere i paret være specificeret med deres respektive pin-placeringer, og paret skal være markeret som sammenhørende.
Konsekvensen af en ufuldstændig kortlægning er ikke bare en fejlmontering – det er en fejlmontering der kan passere elektrisk kontinuitetstest, fordi signalet når frem, men til den forkerte pin. I et medicinsk system kan dette betyde at et alarm-signal rutes til en indikator der viser normal drift i stedet for alarm.
2. Wire-Specifikationer med Fuld Referencer
Hver wire-type på tegningen skal være specificeret med: AWG-størrelse, antal ledere, ledermateriale (massiv kobber, litz, pläteret stål), isolationstype med fuld materialereference, farve, og eventuel skærmtype. Det er ikke tilstrækkeligt at skrive "26 AWG shielded" – det skal være "26 AWG 7/34 litz kobber, FEP isolation 0,25 mm vægtykkelse, aluminiumsfolie skærm med 36 AWG drain wire, overall FEP jacket 0,15 mm, farve: grå, ref. Belden 9055 eller ækvivalent."
Uden fuld materialereference kan producenten vælge en "ækvivalent" wire der har samme AWG og skærm, men anderledes dielektrisk konstant, anderledes bøjestivhed, eller anderledes termisk klasse. I et medicinsk kabel kan forskellen mellem FEP og PTFE isolation betyde at kablet består biokompatibilitetstesten eller ej.
3. Bøjeradius og Fleksibilitetskrav
Minimum bøjeradius er den hyppigst udeladte specifikation på kabelkonfektionstegninger, og den med de dyreste konsekvenser. Standardreglen fra IPC/WHMA-A-620 er: For ubeskærmede kabler er minimum bøjeradius 6× ydre diameter (OD) under installation og 4× OD under drift. For skærmede kabler er det 10× OD under installation og 6× OD under drift. For flerledede kabler med mere end 2 ledere er det 10× OD under installation.
Men disse er minimumsværdier for at undgå øjeblikkelig skade. For dynamiske applikationer med gentagen bøjning (robotarme, kabeltrug, medicinsk udstyr med bevægelige dele) skal bøjeradius specificeres ud fra den ønskede bøjelevetid, som typisk er 5-10× OD for 1 million cyklusser og 15-20× OD for 10 millioner cyklusser.
I det indledende case kunne en enkelt linje på tegningen – "Min. bøjeradius: 30 mm (dynamisk, 5 mio. cyklusser)" – have forhindret at producenten formede kablet med en 12 mm bøjeradius i overmold-værktøjet, hvilket ville have komprimeret den indre skærm og ændret impedansen.
4. Skærmterminering: Metode, Længde og Position
Skærmterminering er måske det mest teknisk kritiske element på hele tegningen, fordi det direkte påvirker både EMI-ydeevne og impedans. Tegningen skal specificere:
- Termineringsmetode: Foldback over jacket (drain wire only), foldback med full contact til connector shell, pigtail-lodning, krimphylster-terminering, eller overmold-integreret terminering.
- Stræklængde (unshielded length): Den længde fra connector til det punkt hvor skærmen starter. For impedanskritiske kabler skal denne være under 3 mm for at opretholde impedanskontinuitet. For EMI-kritiske kabler i lavfrekvente applikationer kan 10-15 mm være acceptabelt.
- Drain wire-længde og position: Hvor drain wiren forlader skærmen, og hvordan den rutes til jord-pin.
- Overlap: Hvis der bruges varmekrympeslange med skærm, hvor meget skal skærmen overlappe connectorens backshell?
| Parameter | Foldback (drain only) | Foldback (full contact) | Pigtail-lodning | Krimphylster |
|---|---|---|---|---|
| Stræklængde (typisk) | 5-15 mm | 3-8 mm | 2-5 mm | 2-4 mm |
| Impedansafvigelse | 10-25% | 5-12% | 3-8% | 2-5% |
| EMI-dæmpning (100 MHz) | 15-25 dB | 25-35 dB | 30-40 dB | 30-40 dB |
| Monteringstid pr. ende | 30 sek | 60 sek | 120 sek | 45 sek |
| Fejlrate (ppm) | 500-1000 | 300-600 | 800-1500 | 100-300 |
| Omkostning pr. terminering | 0,5 DKK | 1,2 DKK | 3,5 DKK | 1,8 DKK |
Praktisk implikation: Valget af skærmtermineringsmetode er en afvejning mellem elektrisk ydeevne og produktionsomkostninger. For et USB 3.0-kabel hvor impedans skal være 90 Ω ± 10% er foldback med drain only ofte utilstrækkelig – stræklængden på 10 mm giver en impedansbump der forårsager refleksioner og bitfejl. For et strømkabel med EMI-krav er foldback derimod helt tilstrækkeligt, og den lavere fejlrate og kortere monteringstid gør det til det økonomisk optimale valg.
5. Dimensioner med Tolerancer – Ikke Bare Mål
Kabelkonfektionstegninger lider ofte af to ekstreme: Enten er der ingen tolerancer overhovedet (hvilket betyder at alle dimensioner har standardtolerancen per ASME Y14.5, typisk ±0,5 mm for metriske tegninger), eller også er der urimeligt stramme tolerancer der ikke er nødvendige.
De vigtigste dimensioner der skal specificeres med tolerancer er:
- Samlet kabellængde: Typisk ±10-25 mm for kabler under 1 m, ±1-2% for kabler over 1 m. For overmoldede kabler er den samlede længde ofte bestemt af overmold-værktøjet og kan holdes til ±3 mm.
- Stræklængder (exposed wire lengths): For crimp-termineringer er den tilladte stræklængde mellem isolation og crimp typisk 0,5-1,5 mm per IPC/WHMA-A-620 Class 2, og 0,5-1,0 mm for Class 3. Denne tolerance er kritisk for crimpkvaliteten.
- Afstande mellem forgreninger (breakout points): For ledningsnet med multiple forgreninger skal afstanden fra connector til hvert breakout-punkt være specificeret, typisk med ±5-10 mm tolerance.
- Overmold-dimensioner: Højde, bredde og længde af overmold med typiske tolerancer på ±0,3-0,5 mm.
6. Testkrav og Acceptkriterier
En tegning uden testkrav er en tegning der ikke kan verificeres. Som minimum skal tegningen specificere:
- Kontinuitetstest: Hvilke pins der skal have kontinuitet, og hvilke der ikke må have det (isolationstest).
- Isolationstest-spænding: Typisk 500 VDC for lavspændingskabler, 1500 VDC for strømkabler. Testtid: 1-5 sekunder ved produktion, 60 sekunder ved typegodkendelse.
- Hi-pot krav: Hvis kablet skal bestå en dielektrisk styrkeprøve per IEC 60664-1.
- Impedanskrav: For RF- og højhastighedskabler, med frekvens og tolerance (f.eks. "50 Ω ± 5% ved 100 MHz").
- Pull-test krav: For crimpede forbindelser, med minimum trækkraft per AWG-størrelse per IPC/WHMA-A-620.
- Visuelle acceptkriterier: Hvilken klasse (1, 2 eller 3) der gælder per IPC/WHMA-A-620.
7. Mærkning og Identifikation
Tegningen skal specificere hvordan kablet skal mærkes: Type af mærkning (tryk, laser, varmekrympeslange, label), indhold af mærkning (partinummer, datokode, revisionsbogstav), position på kablet, og krav til læsbarhed og holdbarhed. For medicinske kabler skal mærkningen ofte bestå sterilisationsmodstand (EtO, gamma, autoclav), og for militære kabler skal den bestå MIL-STD-130 krav.
Tegningstyper og Når Hvilken Skal Bruges
Ikke alle kabelkonfektioner kræver samme detaljeringsgrad. Valget af tegningstype skal matche produktets kompleksitet og risikoprofil.
| Tegningstype | Kompleksitet | Typisk Anvendelse | Nødvendige Elementer | Estimeret Tegnetid |
|---|---|---|---|---|
| Enkelt kabel-diagram | Lav | Strømkabel, USB-kabel | Pin-map, længde, connector-ref., wire-type | 2-4 timer |
| Kortlægningstegning (schematic) | Mellem | Multi-conductor kabel, sensor-kabel | Pin-map, wire-spec., skærmterminering, testkrav | 4-8 timer |
| Komplet montage-tegning | Høj | Ledningsnet med forgreninger, overmold | Alle 7 elementer, BOM, 3D-ruteplan | 8-20 timer |
| Produktionstegningspakke | Meget høj | Medicinsk, militær, automotive | Komplet tegning + arbejdsinstruktioner + inspektionsplan + PPAP-dokumentation | 20-60 timer |
Praktisk implikation: Overdokumentation er også et problem. En komplet produktionstegningspakke til et simpelt strømkabel er spild af ingeniørtid og kan forsinke leveringen med dage. Omvendt vil et enkelt diagram til et medicinsk multi-connector kabel garantere produktionsfejl. Den vigtigste beslutning er at matche dokumentationsniveauet til risikoen – og at konsultere producenten tidligt om hvad de rent faktisk behøver.
Almindelige Fejl og Deres Konsekvenser
Fejl 1: Manglende Skærmtermineringsspecifikation
Hvad der går galt: Producenten vælger den billigste eller hurtigste metode (typisk foldback med drain only), som giver en stræklængde på 10-15 mm. For et impedanskritisk kabel betyder dette en impedansbump der forårsager refleksioner, stående bølger og bitfejl.
Økonomisk konsekvens: Typisk 5-15% scrap-rate i produktionen, plus omkostninger til fejlfinding der ofte fejlagtigt tilskrives connectoren eller driver-IC'en. I et case jeg kørte, brugte en kunde 6 måneder og 800.000 DKK på at debugge et HDMI-kompatibilitetsproblem der skyldtes en uspecificeret skærmterminering.
Fejl 2: Urealistiske Tolerancer på Kabellængde
Hvad der går galt: Tegningen specificerer en samlet længde på 500,0 mm ± 0,5 mm for et manuel monteret kabel med overmold. I praksis kan manuel klipning og stripping af wire holde ±2-3 mm, og overmold-processen tilføjer yderligere ±1-2 mm variation. Den specificerede tolerance er umulig at opfylde i serieproduktion.
Økonomisk konsekvens: Producenten vil enten afvise ordren, opkræve en premium for 100% sortering, eller – værre – levere kabler der formelt er uden for tolerance men funktionelt acceptable, hvilket skaber en kvalitetsmæssig gråzone. En realistisk tolerance for et 500 mm overmoldet kabel er ±5 mm; for et 2000 mm kabel er det ±20 mm.
Fejl 3: Manglende Versionsstyring Mellem Tegning og BOM
Hvad der går galt: Tegningen opdateres til revision C som ændrer wire-typen fra 24 AWG til 22 AWG, men BOM'en forbliver i revision B. Producenten bygger kablet med 24 AWG per BOM, men inspicerer det per tegningens 22 AWG specifikation. Resultatet er et kabel der enten har for tynd wire (termisk risiko) eller for tyk wire (crimp-pasningsproblem).
Økonomisk konsekvens: Typisk et komplet partiskrot, da wire-størrelsen ikke kan rettes efter crimping. For et parti på 500 kabler til 120 DKK/stk er det 60.000 DKK i direkte tab, plus forsinkelse.
Fejl 4: Ingen Specifikation af Wire-Rute i Forgrenede Ledningsnet
Hvad der går galt: For et ledningsnet med 3 eller flere connectors er ruten fra connector A til connector B ikke entydig – wiren kan gå til venstre eller til højre om en central forgrening, den kan krydse andre ledere, eller den kan rutes gennem en kabelbindning i en bestemt rækkefølge. Uden en ruteplan vil hver operatør montere ledningsnettet forskelligt.
Økonomisk konsekvens: Variabilitet i monteringen betyder at ledningsnet ikke passer i den endelige samling, eller at der opstår mekaniske spændinger ved installation. For automotive ledningsnet der skal passes gennem grommets og clips i en bil, kan en 10 mm afvigelse i wire-rute betyde at ledningsnettet ikke kan installeres.
Fejl 5: Manglende Specifikation af Rengørings- og Pakningskrav
Hvad der går galt: For medicinske og fødevareregistrerede kabler skal produktet leveres rent – ikke bare fri for synligt snavs, men fri for partikler, olierester og kontaminering der kan påvirke sterilisering eller biokompatibilitet. Uden en specifikation på tegningen pakkes kablerne i standard polyethylene-posser med silikone-smøremiddel fra produktionsudstyret.
Økonomisk konsekvens: Kablerne består ikke indkommende inspektion hos kunden og skal returneres for rengøring og ompakning. Typisk omkostning: 15-25 DKK pr. kabel for rengøring, plus transport og forsinkelse.
Beslutningsramme: Hvor Meget Dokumentation Er Nødvendig?
Ikke alle kabler kræver samme dokumentationsniveau. Her er en praktisk ramme baseret på risikoprofil:
Hvis kablet har EN af følgende egenskaber, kræves en komplet montage-tegning:
- Impedansspecifikation (RF, USB 3.0+, HDMI, Ethernet)
- Medicinsk klassifikation (IEC 60601-1)
- Militær specifikation (MIL-DTL, SAE AS)
- Mere end 3 connectors
- Dynamisk bøjning i drift
- Vandtæthedskrav (IP67+)
Hvis kablet har TO eller flere af følgende, kræves en produktionstegningspakke:
- Alle ovenstående plus: Automotiv applikation (AEC-Q200 components)
- Overmold med integreret EMC-skærm
- Flertrins monteringsproces med mellemkvalitetssikring
- Krav om PPAP eller FAI (First Article Inspection)
For alle andre kabler er en kortlægningstegning med pin-map, wire-specifikationer, længde og connector-referencer tilstrækkelig.
Denne ramme er konservativ – den fejler i retning af for meget dokumentation frem for for lidt. I mine erfaring er omkostningen af en ekstra time på tegningen altid mindre end omkostningen af en fejlproduktion.
Tjekliste: 8 Punkter Før Du Frigiver Tegningen til Produktion
1. Pin-til-pin kortlægning er komplet og utvetydig – Hver leder er specificeret med pin-nummer i begge ender, og differentialpar er markeret som sammenhørende. 2. Wire-specifikationer har fulde materialereferencer – AWG, ledertype, isolationstype med tykkelse, farve, og producent/delenummer eller ækvivalenskrav. 3. Bøjeradius er specificeret for alle bøjepunkter – Med angivelse af om kravet gælder for installation, drift, eller dynamisk bøjning, og antal forventede cyklusser. 4. Skærmterminering er specificeret med metode, stræklængde og position – Inkluder drain wire-rute og overlap-krav hvis relevant. 5. Alle dimensioner har realistiske tolerancer – Samlet længde ±1-2%, stræklængder per IPC/WHMA-A-620, overmold ±0,3-0,5 mm. 6. Testkrav er specificeret med spændinger, tider og acceptkriterier – Kontinuitet, isolation, hi-pot, impedans, pull-test, og visuel inspektionsklasse. 7. Tegning og BOM er versionsstyret sammen – Samme revisionsbogstav, samme dato, og en procedure for at opdatere begge samtidigt. 8. Mærkning, pakning og rengøringskrav er specificeret – Indhold, position, metode, og eventuelle sterilisations- eller renhedskrav.
