Fejlanalyse: Hvorfor Loddede Forbindelser Svigter under Vibration
I januar 2024 måtte en producent af pakkeautomater stoppe en produktionslinje, da en kritisk akse i en 6-aksers robotarm fejlede. Fejlen sporedes tilbage til et ledningsnet (wire harness) i robotarmens svingled, hvor en 18 AWG strømføring var loddet til en stikterminal. Efter 400 timers drift ved 50 Hz vibration og konstant bøjning, opstod der et træthedsbrud i loddefugen, hvilket forårsagede en løs forbindelse og efterfølgende lysbue-dannelse. Omkostningen til nedetid og nødreparation løb op i 450.000 DKK.
Ved at skifte til crimpede terminaler i henhold til IPC/WHMA-A-620 Class 3 standarden, og ved at implementere en specifik bøjningshals (strain relief) på crimpet, eliminerede producenten problemet fuldstændigt. Crimp-forbindelsen viste ingen tegn på degradation efter 2000 timer i samme testmiljø. Dette case understreger en fundamental sandhed i kabelproduktion: Mens lodning ofte opfattes som den "sterile" løsning, er crimping teknisk set overlegen i dynamiske miljøer.
Valget mellem crimping og lodning er ikke blot et spørgsmål om udstyr eller tradition; det er en beslutning om metallurgi, mekanisk fysik og fejlrate. For hardwareingeniører og NPI-managere er det afgørende at forstå de mekanismer, der får en forbindelse til at svigte, før man specificerer produktionsmetoden.

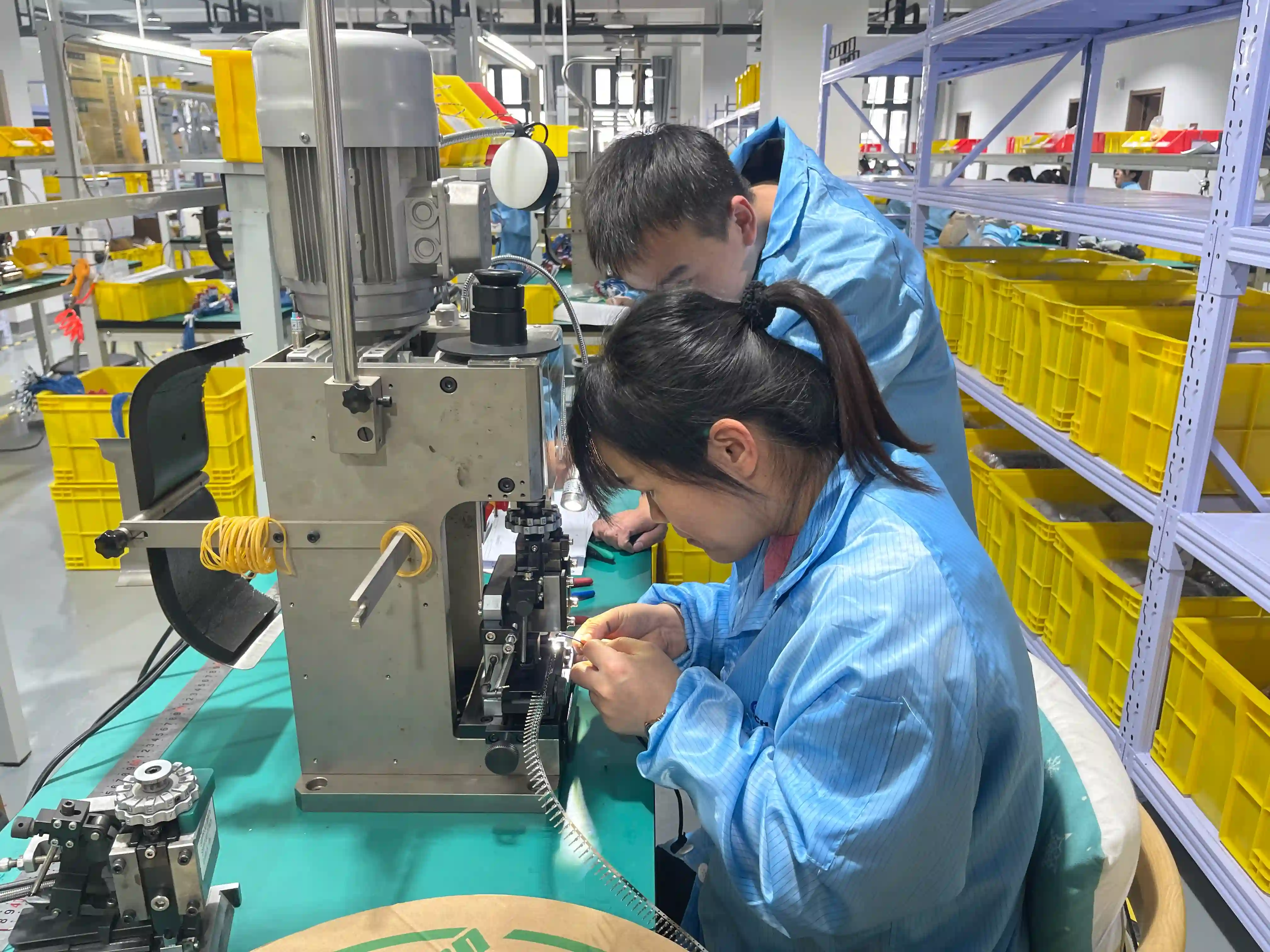

Fysikken bag Crimping: En Kold Svejsning
Crimping er en plastisk deformationsproces, hvor en metalterminal presses omkring en leder med en kraft, der overstiger materialets flydegrænse. Dette opnår ikke bare en mekanisk klemning; det skaber en såkaldt "gas-tæt" forbindelse, der i praksis fungerer som en kold svejsning. Når de ujævne overflader på kobberlederen og terminalen presses sammen under højt tryk, brydes oxidlagene, og metalleterne kommer i direkte atomar kontakt.
Den kritiske parameter her er crimp-højden. Ifølge IPC/WHMA-A-620 skal crimp-højden holdes inden for en tolerance på typisk +/- 0,03 mm afhængigt af terminaltypen. Er crimpet for løst, opnås ikke den nødvendige kontakttryk (contact force), hvilket øger modstanden og risikoen for termisk løsning (thermal runaway). Er crimpet for stramt, risikerer man at skære lederne over, hvilket reducerer trækstyrken drastisk.
En korrekt udført crimp har en trækstyrke, der ofte overstiger selve ledens brudstyrke. For en 22 AWG leder er minimum trækstyrke ifølge IPC-A-620 typisk 53,4 N (12 lbf), men en veludført crimp kan holde op til 80 N før lederen knækker. Fordelen ved crimping er dens elasticitet. Når kablet udsættes for vibration eller bøjning, arbejder crimpet med ved at mikroskopisk justere sig, uden at miste den elektriske kontakt.
Fysikken bag Lodning: Skrøbelighed og Termisk Stress
Lodning (soldering) adskiller sig fundamentalt ved at være en metallurgisk proces, hvor et fyldmetal (legering af tin, bly, sølv eller kobber) smeltes og binder lederen til terminalen. Bindingen sker ved dannelse af intermetalliske forbindelser (Intermetallic Compounds - IMC) ved grænsefladen mellem lodningen og metallet.
Problemet med loddede forbindelser i dynamiske applikationer ligger netop i disse intermetalliske lag. De er ofte sprøde og har et andet termisk udvidelseskoefficient (CTE) end både kobberlederen og terminalen. Når temperaturen ændres, eller når kablet bøjes, opstår der spændinger i grænsefladen. Over tid fører dette til mikroskopiske revner, der vokser sig større (fatigue cracking), indtil forbindelsen svigter.
En anden kritisk fejlkilde er "wicking" – kapillærvirkningen, der får det flydende lod at trække op under isolationen. Dette gør lederen stiv lige ved indgangen til loddefugen, hvilket skaber et præcist "stress point", hvor bøjningskræfterne koncentreres. I stedet for at bøje over et større område, bøjes ledningen lige der, hvor den er mest skrøbelig.
Sammenligning: Crimping vs. Lodning i Produktion
Når man designer til produktion (DFM - Design for Manufacturing), skal man vægte pålidelighed, omkostninger og hastighed. Nedenstående tabel sammenligner de to metoder på nøgleparametre, der ofte overses i designfasen.
| Parameter | Crimping | Lodning |
|---|---|---|
| Vibrationsmodstand | Ekstrem høj (ingen sprø fase) | Lav (risiko for træthedsbrud) |
| Termisk Cyklus-stabilitet | Høj (elastisk forbindelse) | Middel (CTE mismatch risiko) |
| Produktionshastighed | Høj (0,5 - 1,0 sek/forbindelse) | Lav (15 - 30 sek/forbindelse) |
| Konsistens (Cpk) | > 1,67 med automatiseret værktøj | < 1,0 (afhænger af operatør) |
| Rework-mulighed | Lav (kræver klipning og ny terminal) | Høj (kan loddes op igen) |
| Modstand (mΩ) | Stabil og lav over tid | Kan stige ved revnedannelse |
| Isolationsstøtte | Integreret i terminal (B-barrel) | Kræver ekstra mekanisk fastgørelse |
Praktisk implikation: Tabeldataene viser, at selvom lodning kan virke billigere for prototyper (lav startomkostning for værktøj), bliver crimping økonomisk overlegen allerede ved moderate volumener på grund af den 20-30 gange højere cyklushastighed. Desuden eliminerer crimping den menneskelige faktor, der er ansvarlig for variation i loddekvalitet (kolde lodninger, for meget/lidt loddeflux).
Teknisk Beslutningsramme: Hvornår skal du vælge hvad?
Valget bør aldrig baseres på "hvad vi plejer at gøre", men på de fysiske krav i applikationen. Brug denne ramme til at træffe beslutningen:
- Miljø med vibration eller bevægelse? Hvis svaret er ja (f.eks. i biler, robotter, fly, eller maskindele), er crimping det eneste sikre valg. Loddede forbindelser vil svigte.
- Høj strøm og termisk cykling? Ved strømme over 10A og store temperaturudsving, er crimping at foretrække. En dårlig lodning vil udvikle varme på grund af øget modstand, hvilket smelter lodningen yderligere (thermal runaway) – en farlig positiv feedback-løkke.
- Højfrekvente signaler (RF/Microwave)? Her kan lodning være nødvendig for at minimere overgangsimpedans og sikre en jævn 360-graders forbindelse i koaksiale stik, selvom specialiserede crimp-løsninger også findes.
- Pladsmangel? Lodning kan nogle gange udføres på steder, hvor en crimp-terminal ikke kan fysisk monteres.
For de fleste industrielle og automotive applikationer (Class 3 ifølge IPC/WHMA-A-620) er kravet entydigt: Crimpede terminaler er standarden, og lodning accepteres kun som en sidste udvej eller i specifikke lav-strøms kredsløb på printplader (PCB), ikke i selve wire harnesset.
3 Fælles Fejl ved Terminering af Ledninger
- Manglende Isolationsstøtte ved Lodning
En hyppig fejl er at lodde en leder til en pin uden at sikre, at isolationen er mekanisk fastlåst (f.eks. med en klemme eller krympehylser). Når kablet trækkes eller vibrerer, absorberes al kraften af de tynde kobbertråde i loddefugen, hvilket får dem til at knække. Konsekvens: Intermitterende forbindelser og svigtende systemer. - Ignorering af Crimp-Højde Tolerancer
Mange producenter indstiller deres crimp-værktøj én gang og justerer det aldrig igen. Slid på værktøjet ændrer crimp-højden over tid. En ændring på blot 0,05 mm kan reducere trækstyrken med 20-30%. Konsekvens: Forbindelser, der falder ud under stød, eller for højt modstandstab (varmeudvikling). - Forkert Valg af Loddeflux
Brug af aggressivt syreholdig flux på elektriske kabler (designet til VVS-rør) efterlader korrosive rester, der over tid æder kobberet og terminalen. Konsekvens: Langsomt stigende modstand og endelig brud, ofte måneder eller år efter installationen.
Checklist til Design af Pålidelige Forbindelser
Før du godkender et design til serieproduktion, gennemgå denne liste:
- Definer miljøkrav: Er der vibration (frekvens/amplitude)? Er der termisk cykling (-40°C til +125°C)? Hvis ja -> Vælg crimping.
- Specifik terminalvalg: Vælg terminaler med korrekt trådareal (AWG) og isoleringsstøtte (B-barrel) der matcher isoleringstykkelserne.
- IPC-Standard compliance: Kræv overholdelse af IPC/WHMA-A-620 Class 2 eller 3 i din indkøbsordre. Specificer krav til crimp-højde i tegningen.
- Validering af værktøj: Sikr at crimp-værktøjet er kalibreret, og at der udføres periodiske trækprøver (pull tests) på produktionslinjen (f.eks. hver 4. time eller pr. skift).
- Undgå "Wicking": Hvis lodning er uundgåelig, skal du specificere termisk afbrydelse (heat sink) eller bruge loddeholdere for at forhindre lod i at løbe op under isolationen.
- Strain Relief: Sikr at alle loddede forbindelser har mekanisk aflastning inden for 10 mm fra loddepunktet.
- Materialekompatibilitet: Tjek at terminalmateriale (typisk messing eller fosforbronze) er kompatibelt med ledermateriale (kobber) og loddelegering for at undgå galvanisk korrosion.
FAQ
Q: Hvad er minimum trækstyrke for en crimpet 22 AWG ledning ifølge IPC/WHMA-A-620?
For en 22 AWG (0.32 mm²) ledning kræver IPC/WHMA-A-620 Class 3 en minimum trækstyrke på 53,4 N (12 lbf). Det er vigtigt at bemærke, at dette gælder selve crimp-forbindelsen; hvis lederen knækker før terminalen slipper, betragtes crimpet som værende af høj kvalitet, forudsat at knækket ikke skyldes over-compression.Q: Hvorfor er crimping bedre end lodning til automotive applikationer?
Automotive miljøer er karakteriseret ved konstant vibration (typisk 10-2000 Hz) og store temperaturudsving (-40°C til +125°C). Crimpede forbindelser er elastiske og opretholder kontakttrykket gennem disse cyklusser, mens loddede forbindelser danner sprø intermetalliske lag, der revner under vibration. Derfor kræver bilindustrien (f.eks. USCAR-standarden) crimping til alle strøm- og signalforbindelser.Q: Hvad koster det at skifte fra håndlodning til automatiseret crimpning?
Selvom startomkostningerne for en automatisk crimpemaskine og værktøj kan være 50.000 - 150.000 DKK, falder stykomkostningen pr. forbindelse fra ca. 2,50-4,00 DKK (manuel lodning inkl. løn) til under 0,50 DKK (automatisk crimping). For en serie på 10.000 enheder med 50 forbindelser pr. enhed, er besparelsen typisk over 1 mio. DKK, ekskl. gevinsten ved 99,9% reduktion i fejlrate.Q: Kan man lodde en ledning, der er designet til crimping?
Det er teknisk muligt, men stærkt frarådet. Crimp-terminaler er ofte belagt med tin, som kan smelte, men deres geometri er ikke designet til at lede loddevarme effektivt. Desuden har mange moderne terminaler en plastikhus-del (housing), der ikke tåler loddevarmen. Hvis du gør det, risikerer du at smelte huset eller skabe en dårlig mekanisk lås.Q: Hvad er "Cold Solder Joint", og hvordan undgår man det?
En "Cold Solder Joint" (kold lodning) opstår, når lodningen ikke bliver varm nok under processen, eller når lederen bevæges, før lodden størkner. Resultatet er en mat, kornet overflade i stedet for en skinnende, og mekanisk/elektrisk forbindelse er svag. Det undgås ved at bruge korrekt loddekolbetemperatur (typisk 350-400°C for blyfri lod) og sikre stabilitet under afkøling.Q: Hvilken tolerance er der på crimp-højde for en typisk Molex-terminal?
