Hva er Crimping, og Hvorfor er det den Foretrukne Termineringsmetode?

Crimping er en mekanisk sammenføyningsmetode, hvor en metaltermainal presses fast omkring en afisoleret leder ved hjelp af et specialverktøy. Processen skaper en gasfri koldsvejsning mellem terminalens indre overflade og kobbertråderne, som giver en forbindelse med lavere modstand og høyere mekanisk styrke end selve ledningen.

Til forskel fra lodning krever crimping ingen varme, ingen tilsetningsstoffer og ingen avkjølingstid. En korrekt utført crimp tager under to sekunder på en automatisk maskine og producerer en forbindelse, der er reproducerbar ned til hundrededelsmillimeter. Det er grunden til, at crimping er standardmetoden i bil-, medicin- og industrielektronik verden over.

Denne guide dekker alt fra grunnleggende haandverktøy til industriel fuldautomatisk crimping med SPC-overvaagning. Uanset om du laver prototyper eller spesifiserer terminering for seriefremstilling, faar du her den viden, du har brug for.

Hommer Zhao, Founder & CEO, WIRINGO: “Crimping er den mest kritiske enkel-operasjon i hele kabelproduksjonen. En fejlcrimping på 0,1 mm i høyde kan være forskellen mellem en forbindelse, der holder i 20 aar, og en der svigter efter tre maaneder. Derfor overvaager vi crimphøyde og crimpkraft på 100% af alle termineringer med automatisk SPC.”

Crimping vs. Lodning vs. Ultralydsvejsning

Der findes flere metoder til at forbinde en leder med en terminal. Crimping dominerer industriel produksjon af gode grunde, men hver metode har sit optimale anvendelsesomraade.

Lodning er stadig relevant til PCB-tilslutninger og specialapplikasjoner, men den er udkonkurreret af crimping i kabelkonfektioner. En loddet forbindelse bliver sprø over tid, og flux-rester kan forårsake korrosion. Crimping undgaar begge problemer. Les mer om vores crimping-kapabiliteter og det utstyr, vi anvender.

Crimpverktøyer: Fra Håndtang til Fuldautomatisk Maskine

Valget af crimpverktøy afhenger af produksjonsvolumen, presisionskrav og terminaltype. Her er de fire primære kategorier:

1. Haandcrimpverktøy (Ratsjettang)

Ratsjettenger har en indbygget mekanisme, der forhindrer verktøyet i at aabne, før crimpen er fuldført. Det eliminerer under-crimping, som er den hyppigste fejl ved brug af alm. flattenger. Professionelle ratsjettanger fra producenter som Molex, TE Connectivity og JST er designet til spesifikke terminalserier og levererer ensartede resultater.

• Volumen: 1–500 stk. pr. dag
• PrAECision: God (avhengig af operatør)
• Pris: 500–5.000 NOK
• Typisk brug: Prototyper, reparation, lav-volumen produksjon

2. Pneumatisk Crimpverktøy

Pneumatiske verktøyer bruger trykluft til at levere ensartet kraft. De fjerner variationen fra operatørens haandstyrke og øker hastigheten til 800–1.200 crimps pr. time.

• Volumen: 500–5.000 stk. pr. dag
• PrAECision: Høy
• Pris: 5.000–25.000 NOK
• Typisk brug: Mellem-volumen serieproduksjon

3. Halvautomatisk Crimpmaskine

Halvautomatiske maskiner håndterer tilførsel af terminaler fra en rulle og positionerer dem presist før crimping. Operatøren innsettter ledningen og aktiverer maskinen med en fodpedal. Crimpkraft og crimphøyde overvaages automatisk.

• Volumen: 5.000–30.000 stk. pr. dag
• PrAECision: Meget høy (SPC-overvaaget)
• Pris: 25.000–150.000 NOK
• Typisk brug: Serieproduksjon af ledningsnet

4. Fuldautomatisk Crimpmaskine

Fuldautomatiske maskiner (f.eks. Komax Alpha-serien) utførerer afmaaling, afklipning, afisolering og crimping i begge ender – alt i een operasjon. De kan håndtere over 5.000 ledninger pr. time med 100% kraftovervaagning.

• Volumen: 30.000+ stk. pr. dag
• PrAECision: Ekstremt høy (CPC-overvaaget)
• Pris: 500.000–3.000.000 NOK
• Typisk brug: Høy-volumen automotive og industriel produksjon

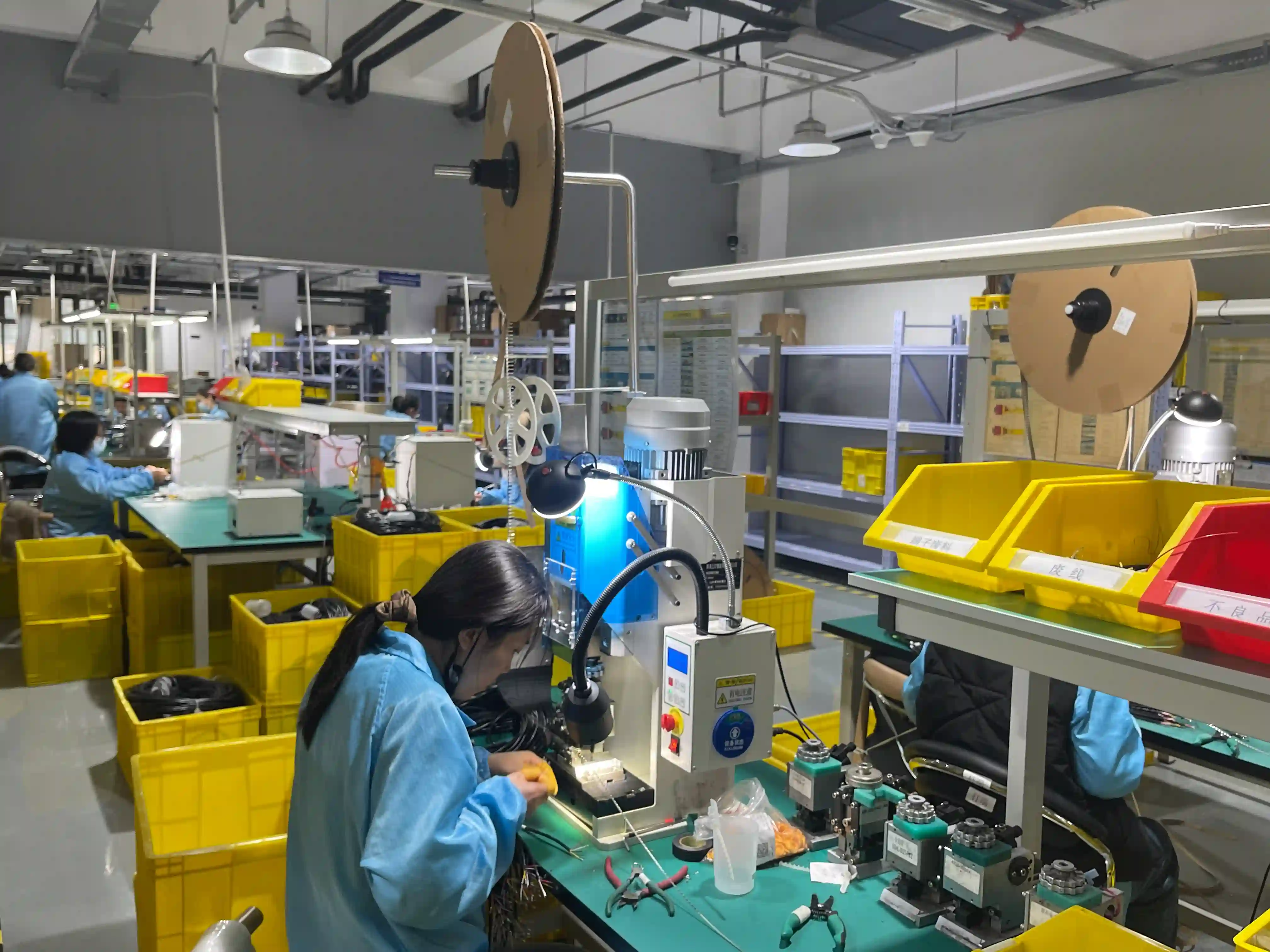

Hos NorKab bruger vi halvautomatiske og fuldautomatiske crimpmaskiner til al serieproduksjon. Til prototyper og smaaserier anvender vi kalibrerede ratsjettanger med dokumenteret kalibreringsstatus.

Trin-for-Trin: Saadan Crimper Du en Ledning Korrekt

Uanset om du bruger haandverktøy eller maskine, følger prosessen de samme grundtrin. Hvert trin har spesifikke kvalitetskriterier, der skal overholdes.

Trin 1: Velg den Rigtige Terminal

Terminalens barrel-diameter skal matche ledningens tverrsnitt. En 0,5 mm² ledning i en terminal beregnet til 1,0 mm² giver utilstrekkkelig kontakt – og omvendt kan en for lille terminal beskadige lederen under crimping.

Tjek altid terminalproducentens datablad for det tilladte ledningsomraade. De fleste terminaler accepterer 2–3 AWG-størrelser (f.eks. AWG 22–18 eller 0,35–0,75 mm²).

Trin 2: Afisoler Ledningen PrAECist

Strip-lengden er kritisk. For kort afisolering betyder, at kobbertråderne ikke når ind i barrel-omraadet. For lang afisolering efterlader blanke tråder eksponeret uden for terminalen, hvilket kan forårsake kortslutning.

Den korrekte strip-lengde er angivet i terminalens datablad – typisk 3–6 mm. Brug en kalibreret afisoleringstang, der ikke skjærer i kobbertråderne. Selv en enkelt skaaret tråd reducerer lederens strømbæreevne og mekaniske styrke.

Trin 3: Indsært Ledningen i Terminalen

Alle tråder skal være indeni barrel-omraadet. Spredte eller bøyede tråder (kaldet “fuglerede”) er den nesthyppigste crimpfejl efter feil strip-lengde. Snor tråderne let, men undgaa at stramme dem – en for stramt snødd leder kan forhindre metallisk kontakt med barrel-vegggen.

Ledningens isolering skal rekke ind i isoleringscrimpen (den bagerste del af terminalen), men maa ikke rage ind i leder-crimpen. Korrekt isoleringsgrip giver mekanisk aflastning og forhindrer bøyningsbrud.

Trin 4: Crimp med Korrekt Kraft

Placer terminalen i verktøyet og aktiver. En ratsjettang krever eet komplet tryk – stop ikke halvvejs. Crimpverktøyet skal matche terminalserien: Molex-terminaler crimpes med Molex-verktøy, TE-terminaler med TE-verktøy. Blanding af producenter er en af de hyppigste årsaker til fejlcrimps.

Trin 5: Inspiceer Resultatet

Kontroller følgende efter crimping:

• Crimphøyde: Maal med mikrometer. Skal være inden for terminalens spesifiserede tolerance (typisk ±0,05 mm).
• Visuel inspeksjon: Ingen synlige tråder uden for barrel, ingen sprekk i terminalen, isoleringsgrip intakt.
• Trekktest: En korrekt crimp modstaar en kraft, der svarer til 60–80% af lederens brutstyrke. IPC/WHMA-A-620 spesifiserer minimumsverdier for hver ledningsstørrelse.

Hommer Zhao, Founder & CEO, WIRINGO: “Den største fejl, vi ser hos kunder der crimper selv, er at bruge universalverktøy i stedet for producentspesifikkt verktøy. En billig universaltang kan producere crimps, der ser korrekte ud visuelt, men som har 30–40% lavere trekkstyrke og høyere kontaktmodstand. I sikkerhetskritiske applikasjoner er det uacceptabelt.”

De 7 Mest Vanlige Crimpfejl

Selv erfarne operatører kan lave fejl. Her er de hyppigste problemer og deres konsekvenser:

En kritisk pointe: lod aldri en ledning før crimping. Loddetin skaper en stiv forbindelse, der forhindrer koldsvejsningen. Resultatet er en crimp, der ser normal ud, men som har drastisk reduceret trekkstyrke og forhøyet modstand. IPC-standarderne forbyder eksplicit lodning før crimping i klasse 2- og klasse 3-produkter.

Industrielle Kvalitetskrav: IPC/WHMA-A-620

IPC/WHMA-A-620 er den internationale standard for kvalitetskrav til kabelmontager og ledningsnet. Standarden definerer tre klasser af acceptkriterier for crimptermineringer:

Hos NorKab producerer vi efter klasse 2 som minimum og efter klasse 3 for medisinsk utstyr og luftfartsapplikasjoner. Vores IPC/WHMA-A-620 sertifiserede inspektører kontrollerer crimpkvaliteten i henhold til standardens acceptkriterier.

SPC og Crimpkraft-Overvaagning i Moderne Produksjon

I industriel kabelproduksjon er det ikke nok at kontrollere den ferdige crimp. Moderne crimpmaskiner overvaager selve prosessen i realtid ved hjelp af Statistical Process Control (SPC).

Maskinens sensorer maaler crimpkraften som funksjon af crimphøyden under hver eneste terminering. Dataen plottes automatisk på kontrolldiagrammer (X-bar/R). Naar en maaling nærmer sig kontrollgrensene, stopper maskinen produksjonen og alarmerer operatøren – før der produceres defekte crimps.

Typiske parametre, der overvaages:

• Crimpkraft: Den kraft, der kreves for å lukke crimpen (typisk 5–50 kN avhengigt af terminalstørrelse)
• Crimphøyde: Afstanden fra crimp-bund til crimp-top (tolerance typisk ±0,02–0,05 mm)
• Crimpbredde: Maales på utvalgte stikprøver
• Trekkstyrke: Destruktiv test på stikprøver (iht. IPC/WHMA-A-620 tabel)

For automotive-applikasjoner under IATF 16949 kreves CpK-verdier (prosesskapabilitet) på minimum 1,33 – hvilket betyder, at prosessen skal producere mindre end 63 defekte pr. million crimps. Vores test- og inspeksjonskapabiliteter sikrer, at vi konsistent opnaar disse verdier.

Terminalmaterialer og Overfladebehandling

Terminalens materiale og overfladebehandling har direkte indflytelse på crimpkvaliteten og forbindelsens levetid.

Overfladebehandlingen påvirker også, hvor meget kraft der kreves til crimping. Fortinnede terminaler krever typisk 10–15% lavere crimpkraft end forsølvede, fordi tinoverfladen er bløtere og deformeres lettere under crimping. Det betyder, at crimpmaskinens kraftinnstilling skal justeres, når der skiftes mellem terminaltyper.

Hommer Zhao, Founder & CEO, WIRINGO: “Vi opbevarer alle vores terminalruller i klimastyrede lagre med kontrolleret luftfugtighed. Oxidering på terminaloverfladen – selv et tyndt lag – kan øke kontaktmodstanden med 200–300% og forhindre korrekt koldsvejsning under crimping. Det er en detalje, som mange overser, men som har enorm betydning for crimpkvaliteten.”

FAQ

Kan jeg bruge en vanlig fladtang til at crimpe?

Nej. Flattenger, kombitenger og lignende universalverktøy skaper ikke den kontrollerede deformation, der er nødvendig for en koldsvejsning. Resultatet er en mekanisk svag forbindelse med høy modstand. Brug altid en dedikeret crimpratsjettang eller bedre.

Hvor ofte skal crimpverktøy kalibreres?

Haandverktøy: minimum hvert aar eller hver 10.000 crimps (det der kommer først). Pneumatisk og automatisk utstyr: hver 6. maaned eller iht. producentens anbefaling. Kalibreringsstatus skal dokumenteres, og verktøy uden gyldigt certifikat maa ikke brukes i produksjon.

Hva er forskellen på aaben og lukket barrel?

Aabne barrels (B-form eller F-form) er de mest vanlige i kabelkonfektioner. De tillater visuel inspeksjon af trådpositionering før crimping. Lukkede barrels (rørformede) brukes til koaksialkabler og visse automotive-terminaler, og krever et specielt verktøy med radial deformation.

Maa jeg crimpe en terminal to gange, hvis den første crimp var for løs?

Aldrig. Metallet i terminalen herder under den første crimping (kaldt bearbeidingsherding). En anden crimping sprekker metallet og producerer en forbindelse, der er verre end den originale fejl. Klip terminalen af og start forfra med en ny terminal.

Hvordan verificerer jeg, at min crimp er god nok?

For prototyper og reparation: visuel inspeksjon + manuel trekktest (trekk med ca. 1 kg kraft – terminalen maa ikke bevege sig). For serieproduksjon: crimphøyde-maaling med mikrometer + destruktiv trekktest på stikprøver iht. IPC/WHMA-A-620.

Hva koster det at få professionel crimping?

Det avhenger af volumen, terminaltype og kvalitetskrav. For de fleste skreddersydde ledningsnet er crimpningen inkluderet i produksjonsprisen. Kontakt osss for et uforpligtende tilbud baseret på dine spesifikke krav.

Når Bør Du Outsource Crimping?

Haandcrimping er en acceptabel løsning til prototyper, reparation og meget lave voluminer. Naar produksjonen overstiger 500 termineringer om dagen, eller når applikasjonen krever dokumenteret kvalitet (automotive, medisinsk, industriel), bør du overveie at outsource til en specialiseret kabelproducent.

En professionel producent tilbyr kalibreret utstyr med SPC-overvaagning, IPC-sertifiserede operatører, fuld sporbarhed og dokumentasjon, der oppfyller dine kunders og sertifiseringsorganers krav.

Har du brug for hjelp med crimping og kabelterminering? Kontakt NorKab for en uforpligtende samtale om dine krav og voluminer.
