UAV, nyttelast, sensor og autonome plattformer
Drone-ledningsnett bygget for lav vekt, stabil signalvei og testbar produksjon
NorKab bygger drone-ledningsnett for UAV-team som trenger lette strøm- og signalnett, kontrollerte sensorgrensesnitt og repeterbar test fra første prototype til serieproduksjon.
Kort svar
Drone-ledningsnett må balansere vekt, signalstabilitet, vibrasjon og servicevennlig montering.
Kort svar
RFQ bør låse kontaktfamilie, pinout, bøyeradius, skjerming, grenlengder og testgrenser.
Kort svar
NorKab bygger prototyper, pilotbatcher og serie med 100% kontinuitet og pin-kart test.
Kort svar
IPC/WHMA-A-620, ISO 9001 og IATF 16949 gir språk for prosesskontroll og sporbarhet.
Hva NorKab kontrollerer i produksjon av drone-ledningsnett
Et drone-ledningsnett er et elektrisk og mekanisk delsystem, ikke bare en bunt ledninger. En UAV er en autonom eller fjernstyrt luftplattform som vanligvis kombinerer batteri, motorstyring, sensorer og datalink. Strekkavlastning er den mekaniske avlastningen som flytter bøye- og trekkraft bort fra crimp og kontaktpunkt.
Lette strøm- og signalnett
Vi kombinerer lavvolt strøm, signal, CAN bus, PWM, sensorlinjer og små koaksialgrener uten å gjøre UAV-plattformen tyngre enn nødvendig.
Nyttelast- og sensorgrensesnitt
Kamera, LiDAR, termiske moduler, GNSS, IMU og datalink trenger kontrollerte grensesnitt, tydelig pinout og god strekkavlastning i trange rom.
Vibrasjons- og bøyeradiuskontroll
Drone-ledningsnett svikter ofte ved kontaktutgang eller grensplitt. Vi bruker flettet strømpe, krympestrømpe, bindepunkt og kontrollert slakk der bevegelsen faktisk oppstår.
Skjerming og støyreduksjon
Motorer, ESC, radiosendere og høyhastighets datalinjer kan påvirke hverandre. Vi avklarer skjermvei, drain wire, jordingspunkt og avstand til kraftgrener før bygg.
Revisjonskontroll for raske NPI-løp
Droneprogrammer endrer ofte nyttelast, batteri eller mekanisk ramme. Vi holder tegning, BOM, arbeidsinstruks og testprogram koblet til riktig revisjon.
100% elektrisk test
Hver kabelmontasje kan testes for kontinuitet, kortslutning, pin-kart og relevante motstandsgrenser. Kritiske crimp kan få pull-test eller ekstra visuell kontroll.
Alternativ kontaktsourcing når et lett ledningsnettprogram møter leveringstidsrisiko
industri · Tyskland · 2025-2026 · ledningsnett
Scenario
En tysk integrator for industrielle elektriske systemer trengte ledningsnett for et høyt årlig volum, men de spesifiserte kontaktene skapte innkjøpsrisiko.
Utfordring
STOCKO-kontakter hadde innkjøpsbegrensninger, og PTC-komponentene EPCOS B59100A1080-A40 hadde PTC lead time: 12-14 weeks.
Løsning
NorKab foreslo Lumberg som kvalifisert alternativ til STOCKO, med spesifikasjons- sammenligning, kortere MOQ og bedre leveringstid uten å skjule en litt høyere pris.
Resultat
Kunden aksepterte Lumberg-baserte kabelmontasjer for evaluering, og programmet holdt seg levedyktig til tross for den opprinnelige komponentflaskehalsen.
Konkrete tall fra casen
- 100kpcs/year per product (200kpcs total annual volume)
- PTC model: EPCOS B59100A1080-A40
- PTC lead time: 12-14 weeks
- Connectors evaluated: STOCKO vs. Lumberg

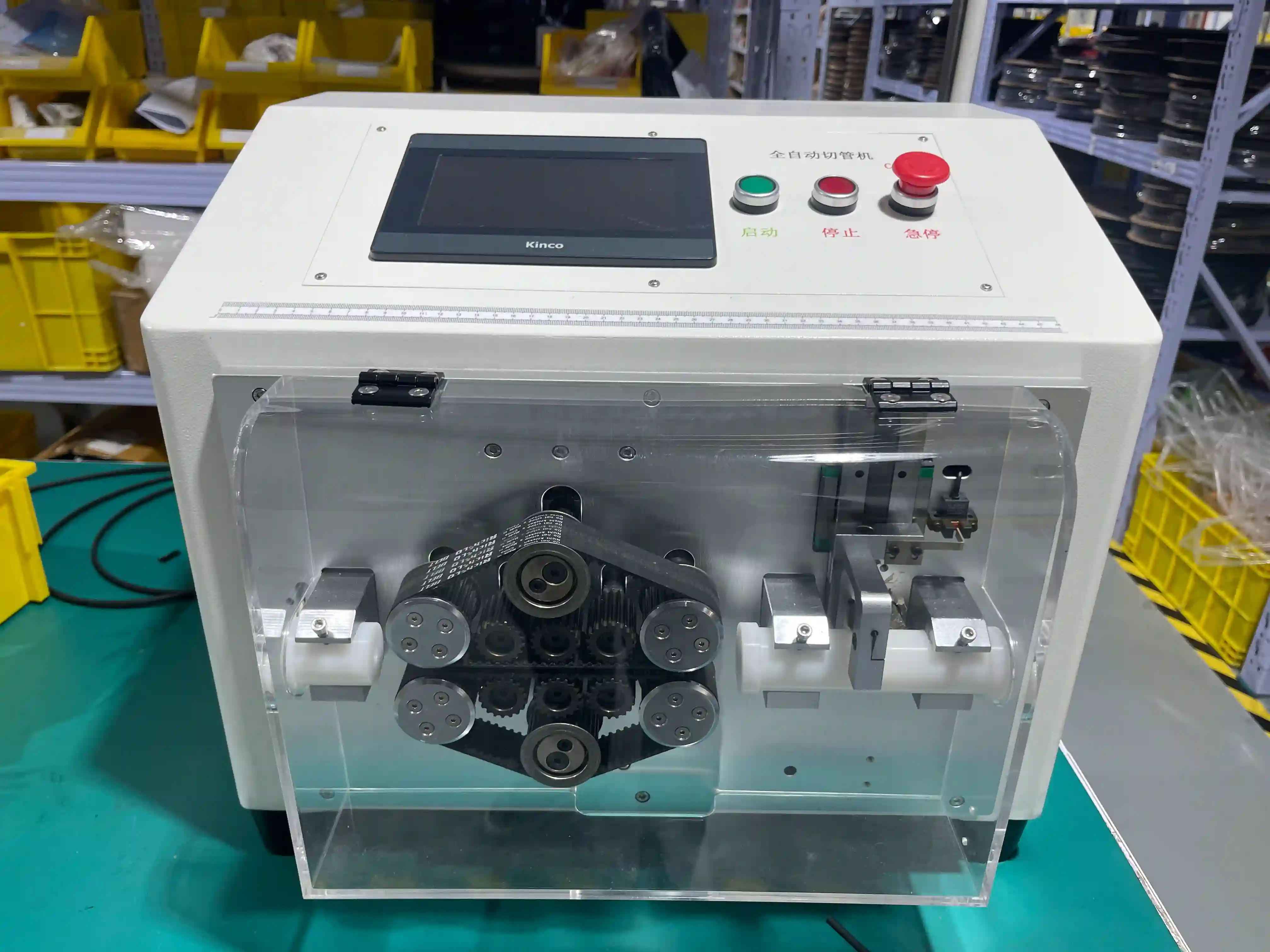

Kapasitetsomfang og tekniske grenser
NorKab passer best når drone-teamet allerede har en mekanisk ramme, foreløpig pinout eller prøveledningsnett som skal gjøres produksjonsklar. Vi dekker ledningsnett, kabelmontasje, kontakter, crimping, skjerming, krympestrømpe, overmolding og test.
Et kabelnett samler ledere og kabler i en kontrollert kabelmontasje. For utførelseskvalitet bruker mange team IPC/WHMA-A-620-relaterte prinsipper. For dokumentkontroll og avvik bruker vi språk som passer ISO 9001. Standardene erstatter ikke UAV-tegningen, men de gjør akseptkrav målbare.
| Typiske applikasjoner | Multirotor UAV, inspeksjonsdrone, leveringsplattform, kartlegging, landbruk, sikkerhet og industrielle autonome systemer |
|---|---|
| Delsystemer | Flykontroller, ESC, batteri, BMS, GNSS, IMU, kamera, LiDAR, nyttelast, telemetri, docking og lading |
| Kontaktfamilier | Molex, JST, TE Connectivity, Amphenol, Hirose, Samtec, M8/M12, micro-D og kundespesifikke grensesnitt |
| Ledning og kabel | AWG 32 til AWG 10, tvinnet par, skjermet signal, micro coax, flerkjernekabel, silikonwire og fleksible kraftgrener |
| Mekanisk beskyttelse | Krympestrømpe, flettet sleeve, lacing, etikett, grommet, strekkavlastning og overstøpte overganger etter behov |
| Test | 100% kontinuitet, kortslutning, pin-kart, skjermkontinuitet, crimp pull-test, isolasjon og visuell frigivelse etter risiko |
| Kvalitetsramme | IPC/WHMA-A-620-prinsipper, ISO 9001, IATF 16949, batchsporbarhet og kundespesifikke kontrollplaner |
| Typisk RFQ-data | 3D-plassbegrensning, 2D-tegning, pinout, BOM, motkontakter, vektmål, miljøprofil, årlig volum og testkrav |
Vekt, signal og service må avgjøres sammen
Den svakeste UAV-spesifikasjonen sier bare kontaktnavn og lengde. En bedre RFQ sier hvilken gren som beveger seg, hvor kontakten låses, hvilke linjer som er skjermet, hvilke deler som er serviceutskiftbare og hvilken test som skal bevise at ledningsnettet fortsatt er riktig etter installasjon.
Hommer Zhao, grunnlegger og CEO
“På drone-ledningsnett starter vi ikke med å fjerne gram tilfeldig. Først låser vi strøm, signal, bøyeradius og servicepunkt. Deretter kan vi redusere vekt uten å flytte risikoen til kontaktutgangen.”
Prosess fra UAV-RFQ til repeterbar batch
Målet er ikke bare å få første drone til å fly. Målet er at neste batch bruker samme materialer, samme kablingslogikk og samme testgrenser.
RFQ og systemkart
Send tegning, pinout, droneplattform, nyttelast, batterispenning, kontaktliste, forventet volum og testkrav. Vi markerer uklare grensesnitt før tilbudet låses.
DFM for vekt og kabelmontasje
Vi vurderer lederstørrelse, grenlengde, skjerming, strekkavlastning, bøyeradius, etiketter og installasjonsrekkefølge mot faktisk plass i rammen.
Material- og kontaktvalg
Kontakter og wire velges etter strøm, vibrasjon, mating-sykluser, tilgjengelighet og godkjente alternativer, ikke bare laveste stykklistepris.
Prototype og passformkontroll
Første bygg brukes til å kontrollere lengder, slakk, kontaktretning, nyttelast-mating, batterigrener og serviceadkomst før pilotbatch.
Test og frigivelse
Alle deler testes elektrisk. Kritiske grener kan få skjermkontinuitet, pull-test, fotoverifikasjon og batchrapport før levering.
Pilot og repeterbar serie
Når revisjonen er stabil, låser vi arbeidsinstruks, testfikstur og materialflyt slik at neste batch blir en gjentakbar produksjon, ikke et nytt eksperiment.
Testplan for drone-ledningsnett
Drone-ledningsnett bør ikke bare testes som en enkel åpen/kort-linje. Batteri- og ESC-grener trenger crimp- og isolasjonskontroll. Sensor- og datalinjer trenger riktig pinout, skjerming og noen ganger motstand eller funksjonell verifikasjon.
For høyere risiko anbefaler vi førsteartikkel-foto, låst testfikstur, prøvebasert pull-test per batch og revisjonsmerket batchrapport. Det gjør feltfeil lettere å spore tilbake til materialbatch, crimpverktøy, tegning eller installasjonsendring.
FAQ om drone-ledningsnett
De beste svarene kommer tidlig i RFQ-løpet, før kontakter, vektmål og testkrav blir vanskelige å endre.
Hva er et drone-ledningsnett?
Et drone-ledningsnett er et ferdig ledningsnett som kobler flykontroller, batteri, ESC, sensorer, kamera, telemetri, nyttelast og andre UAV-moduler med definert pinout, strekkavlastning, merking og elektrisk test.
Hvordan holder dere vekten lav uten å svekke påliteligheten?
Vi starter med strøm, signaltype, lengde, bøyeradius og mekanisk feste. Deretter velger vi lederstørrelse, isolasjon, strømpe og kontakter som gir nok margin uten unødvendig kabelmasse. I en relevant kjøretøy-RFQ brukte teamet en alternativ materialstrategi for 8+ part numbers per RFQ uten å fjerne kvalitetskravene.
Kan NorKab bygge både prototype og serie for UAV-ledningsnett?
Ja. Vi kan bygge én eller få prototyper for passformkontroll og deretter pilotbatcher eller gjentakende produksjon. For droneprogrammer anbefaler vi å låse testprogram og revisjonsmerking før pilotbatch, fordi nyttelast og ramme ofte endres raskt.
Hvilke tester bør brukes på drone-ledningsnett?
Minimum er 100% kontinuitet, kortslutning og pin-kart test. Skjermede sensor- eller datalinjer bør også få skjermkontinuitet. Kraftgrener, motorstyring og batteritilkoblinger kan kreve pull-test, isolasjon eller ekstra visuell kontroll av crimp og strekkavlastning.
Hvilke standarder er relevante for UAV-kabelbygg?
IPC/WHMA-A-620 brukes ofte som referanse for utførelseskvalitet i kabel- og ledningsnett, mens ISO 9001 støtter dokumentkontroll, sporbarhet og avvikshåndtering. For kjøretøy- eller mobilitetsnære programmer kan IATF 16949-prinsipper gi nyttig disiplin rundt endringskontroll.
Hva bør en RFQ for drone-ledningsnett inneholde?
Send 2D-tegning, 3D-plassbegrensning, pinout, BOM, kontakt-delenummer, motkontakter, lederdimensjon, batterispenning, signaltype, vektmål, bøyeradius, miljøprofil, årlig volum, prototypemengde og ønsket testrapport.
