Dupont Kabler til Prototyper, Testfiksturer og Lavspennings Kabelmontasjer
NorKab produserer dupont-style 2.54 mm jumperkabelmontasjer til teams som trenger bedre kontroll enn standard hobbykabler kan levere. Vi bygger faste lengder, entydig pinneoppsett, flerpolede hus og dokumenterbar kvalitet fra første prototype til gjentatte produksjonspartier.
Hvorfor standard jumperkabler sjelden er nok i et ferdig produkt
Løse shelf-kabler fungerer fint til koblingsbrett, men de skaper ofte problemer når et design skal pakkes i kabinett, testes ensartet eller bygges igjen neste måned. Små forskjeller i krymping, hus-retning og wirelengde er nok til å skape rework, ombyttede signaler og svage forbindelser.

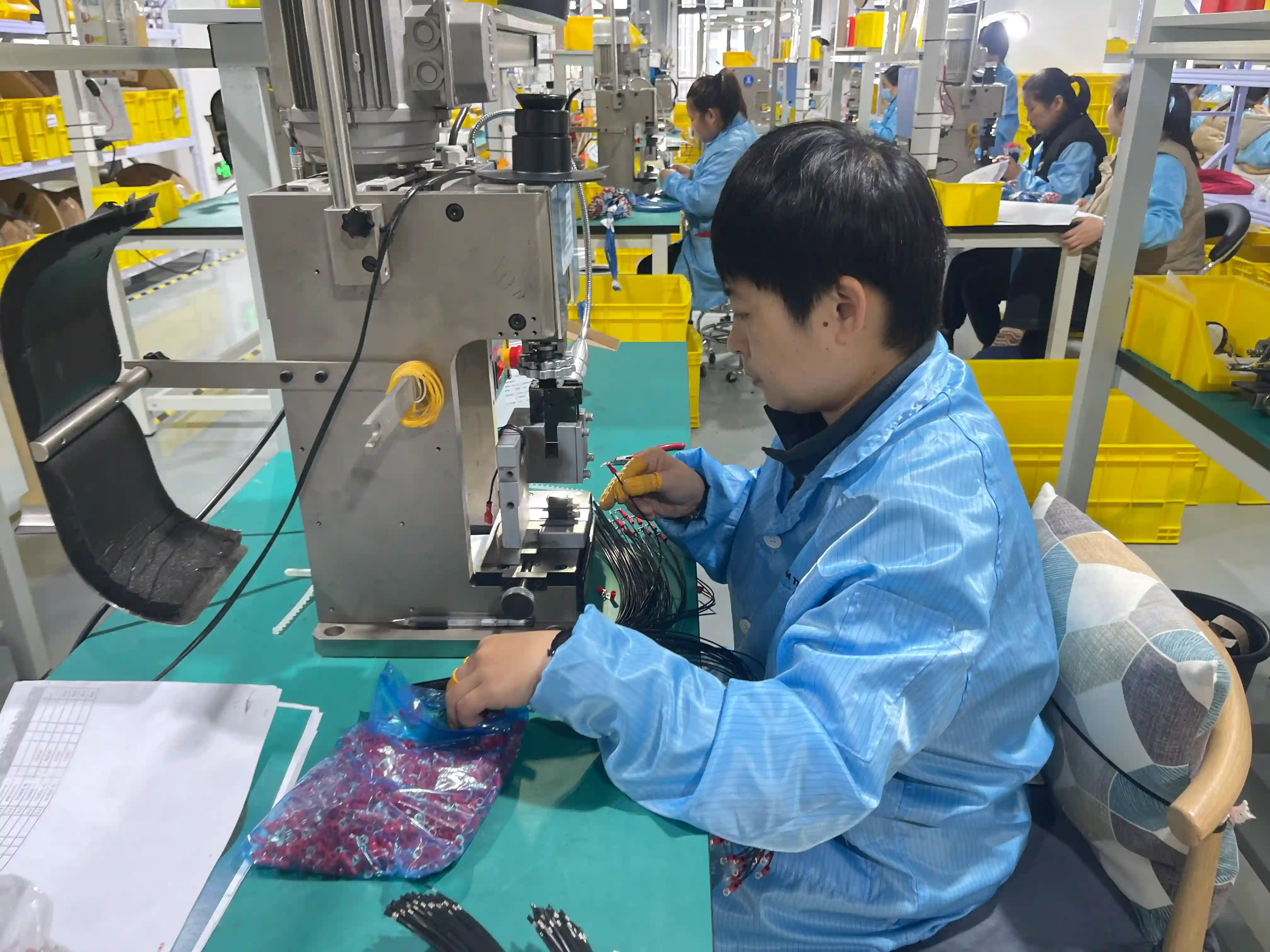

Presis krymping på små terminaler
Små 2,54 mm terminaler er følsomme for feil krympehøyde, feil lengde på lederenden utenfor krympesonen og skadet isolasjon. Vi styrer verktøy og visuelle kriterier før de små avvikene blir til intermittente feltfeil.
Husorientering og kontroll av kontaktkamre
Tegningen bør vise kontakten forfra, med kammernummer og lederrekkefølge. Det reduserer risikoen for speilvendt pinneoppsett og gir samme monteringsgrunnlag fra prototype til senere partier.
DFM før prototypen låses
Hvis kontakten er ment for et ferdig produkt, vurderer vi holdekraft, strekkavlastning og sammenkobling cycles tidlig. Det sparer rework når en prototype pludselig blir til et salgbart system.
Elektrisk test etter avtalt plan
Kontinuitets- og kortslutningstest utføres etter avtalt testplan. Trekkprøve, dimensjonskontroll og fotodokumentasjon av pinneoppsettet kan avtales ved behov.
Formatene vi bygger for kabelmontasjer med Dupont-kontakter
1x1 til 1x12 hus
Enkle eller flerpolede 2.54 mm hus til signal-, I/O- og prototypeforbindelser der enkel sammenkobling og tydelig kammer-oppbygning er viktig.
Female-female / male-female / male-male
Klassiske jumperkonfigurasjoner til koblingsbrett, kontrolkort, sensorinterface, fikstur kabling og tekniske prøver.
Kundetilpasset ledning lengths og bundter
Når standard 10 cm eller 20 cm jumpers skaper rod i boksen, bygger vi presise lengder, bundter og avgreninger som passer den reelle montagen.
Hybrid ends og overgangskabler
med Dupont-kontakter hus i den ene enden og JST, Molex, ringkabelsko, stiftlister eller løse tinte ledere i den andre, så prototypen kan skaleres uten ny kabelarkitektur.
Designregler som faktisk avgjør om dupont kabler holder
Kabler med Dupont-kontakter ser enkle ut, men de er krympede elektriske forbindelser som må tåle sammenkobling og belastning, med terminalene riktig orientert i kontakthuset. Krympeprinsippet er beskrevet i krymping-teknologien, og det samme gjelder sammenkobling mot stiftlister i test- og controlkort.
Mange team bruker betegnelsen dupont om en bred familie av 2.54 mm hus som historisk er knyttet til plate sammenkoblinger som også omtales som Berg kontakter. I praksis betyr det at du må spesifisere mer enn bare navnet: poltall, hus-retning, lederfarger, ledningstverrsnitt og om forbindelsen skal håndteres som ren prototypekabel eller som en kontrollert produksjonsdel.
Hvis kablene skal inn i et ferdig produkt, er neste spørsmål alltid holdekraft og service. Uten tydelig strekkavlastning og entydig pinneoppsett kan en billig jumperkabel bli den svakeste delen av hele systemet. Derfor kombinerer vi ofte disse løsningene med vår krymping-kapasitet og elektriske testprosess, så dokumentasjonen følger kabelen og ikke bare BOM-linjen.
Tekniske spesifikasjoner
| Pitch | 2.54 mm / 0.1 inch hus-systemer |
|---|---|
| Konfigurasjoner | Female-female, male-female, male-male, flerpolede hus, kundetilpasset forgrening |
| Lederstørrelser | Typisk AWG 28 til AWG 22 avhengigt av terminal og strømkrav |
| Materialer | PVC, PE, XLPE og andre standard lead wires etter applikasjon |
| Poltall | 1 til 12+ posisjoner med entydig kammer-nummerering |
| Produksjon | Prototype, pilotserie og stabil produksjon i små og mellomstore serier |
| Test | Kontinuitet, kortslutning, polaritet, visuel kontroll og ekstra validering ved behov |
| Dokumentasjon | Ledning list, tegning, FAI-support, partisporbarhet og fotoverifikasjon |
Typiske anvendelser for kundetilpasset dupont kabler
Denne kontaktfamilien passer best til signal, lav strøm og situasjoner hvor enkel sammenkobling er viktigere enn tung låsning. Vi ser den ofte i fiksturer, proof-of-concept, interne modulforbindelser og små systemer som trenger renere kabelføring enn standard rainbow-jumpers kan gi.
Fra jumperkabel til stabil produksjonsdel
Hvis du allerede vet at løsningen skal videre enn koblingsbrett-fasen, lønner det seg å få hus-oppsett, ledningsliste og testkrav definert tidlig. Vi kan bygge prøver som matcher din mekanikk i stedet for tilfeldige standardlengder, og deretter skalere til en repeterbar leveranse uten å endre hele grensesnittet senere.
Ofte stilte spørsmål om dupont kabler
Hva mener dere med dupont kabler?
Normalt mener markedet 2.54 mm jumperkabler med krympkontakter montert i små plasthus til kort-til-kort, kort-til-ledning eller testoppsett. Mange bruker navnet generisk om denne kontaktfamilien, selv når den produseres av andre leverandører.
Kan dere levere både female-female, male-female og male-male kabler?
Ja. Vi bygger alle tre hovedkonfigurasjoner samt flerpolede hus, keyed oppsett, splittede breakouts og blandede lengder. Vi kan også kombinere 2.54 mm enden med andre kontakter eller terminaler i den andre enden.
Er dupont kabler egnet til serieproduksjon eller bare prototyper?
De brukes ofte til prototyping og test, men riktig design kan også fungere i små og mellomstore serieprodukter. Det avgjørende er strømkrav, vibrasjon, sammenkobling cycles, holdekraft og om kontakten skal låses eller avlastes mekanisk.
Hvordan sikrer I at pinneoppsett og polaritet blir riktige?
Ledningsliste, husretning, fargekoder og kammernummer fastsettes i arbeidsinstruksjonen. Testomfang avtales; kontinuitets-, pinnekart- og kortslutningstest på hver enhet kan avtales. Merking, førstestykkeinspeksjon og fotodokumentasjon avklares etter prosjektets behov.
Kan dere bygge dupont kabler med spesielle lengder og farger?
Ja. Vi produserer kundespesifikke lengder, flerfargede ledere, nummermerking, krympestrømpe, bundling og flergrens løsninger. Hvis standard rainbow-jumpers ikke passer montageflyten din, bygger vi en dokumenterbar kundetilpasset løsning.
Når bør jeg velge en mer robust kontakt enn dupont-style hus?
Hvis applikasjonen har høy vibrasjon, hyppig plugging, høy strøm, støv/fukt eller krav til positiv låsning, bør du ofte gå videre til en mer robust kontaktfamilie. Vi hjelper gjerne med å vurdere om 2.54 mm hus er teknisk nok eller bare ser billige ut i BOM-en.
Relaterte sider
Skreddersydd Kabelmontasje
Når dupont-style ends bare er én del av en større kabel- eller ledningsnettløsning.
Pigtail kontaktkabel
Pre-terminerede leads til moduler, servicekits og hurtigere slutmontage.
Krymping Kapasitet
Se hvordan vi styrer terminalkvalitet, trekkraft og prosesskontroll i serieproduksjon.
Testkapasiteter
Elektrisk verifikasjon, fikstur-oppsett og kvalitetsdokumentasjon til stabile leverancer.
Trenger du dupont kabler med fastlåst pinneoppsett og ren dokumentasjon?
Send ledningsliste, ønsket poltall, sammenkobling-retning og lengder. Vi svarer med forslag til byggbar løsning, prototypeplan og tilbud for både små og gjentatte volumer.
