LVDS Kabelsamling — Differential Signaltering med Præcis Impedanskontrol
LVDS-kabler med 100 Ω differentiel impedans ±5 Ω, 100% TDR-test og databusrater op til 1 Gbps pr. par. Fremstillet til displayforbindelser, kameraer og industrielle databusser hvor signalintegritet er kritisk.
LVDS Kabelsamling — Kernekapaciteter
Impedanskontrol
Differentiel impedans på 100 Ω ±5 Ω iht. TIA/EIA-644 standarden. Vores TDR-målesystem kalibreres til ±0,5 Ω absolut nøjagtighed, hvilket sikrer at hvert par lever op til specifikationen før levering.
Stikkompatibilitet
JAE FI-RE, Hirose DF19/DF40, Molex 505570, I-PEX CABLINE og TE mikro-stik. Alle stik monteres med kalibreret krympkraft og 100% måling af kontaktmodstand under 20 mΩ iht. IPC/WHMA-A-620 klasse 3.
EMI-Skærmning
Aluminiumsfolie med drain-wire og/eller fletning for >90% skærmdæmpning ved 1 GHz. Kritisk i automotive og industrielle miljøer med høj elektromagnetisk støj fra motorer og switch-mode forsyninger.
Par-Twist Kontrol
Præcis twist-rate på 30-60 twists/meter for at minimere crosstalk mellem differentielle par. Vores automatiserede twist-maskiner sikrer ensartet pitch indenfor ±2 twists/meter over hele kablets længde.
Temperatur- og Miljøspecifikationer
Standard LVDS-kabler fra -20°C til +85°C. Automotive-grade løsninger med -40°C til +125°C iht. LV124 standarden. IP67-overstøbning tilgængelig for fugtige og støvede miljøer.
100% Signalintegritetstest
Hvert kabel testes med TDR for impedansprofil, kontinuitet for alle par, isolation modstand >100 MΩ ved 500 VDC, og hipot-test iht. IEC 60664-1. Ingen stikprøvekontrol — alt testes.
Hvorfor LVDS-impedans betyder noget i virkeligheden
LVDS fungerer ved at sende signaler som differentielle spændinger over et par ledninger — typisk 350 mV swing omkring et 1,2 V common-mode niveau. Det lyder simpelt, men når impedansen afviger med bare 10 Ω fra 100 Ω målet, får du refleksioner der forringer signal kvaliteten. Ved 500 Mbps kan en 5 % impedansfejl resultere i bit-fejlrate (BER)aelig;ndringer fra 10<sup>-12</sup> til 10<sup>-9</sup> — tre ordens størrelser dårligere.
I praksis betyder det at et display viser artefakter, eller at et kamera dropper frames. Vi har set kunder der fejlagtigt blamede sensor-chips for problemer der reelt stammede fra kabelimpedans uden for specifikation. Vores ±5 Ω garanti eliminerer denne fejlkilde.
Standarden for LVDS er defineret i TIA/EIA-644 (elektrisk specifikation) og IEEE 802.3 referencer for differential signaling. Vores produktion og test er i overensstemmelse med IPC/WHMA-A-620 klasse 2 og 3 krav.
LVDS Kabelsamling — Tekniske Specifikationer
| Parameter | TIA/EIA-644 Standard | NorKab Kapacitet | Branchegennemsnit |
|---|---|---|---|
| Differentiel impedans | 100 Ω ±10 Ω | 100 Ω ±5 Ω | 100 Ω ±8 Ω |
| Maks. databusrate pr. par | 655 Mbps | 1 Gbps | 655 Mbps |
| TDR-test dækning | Ikke specificeret | 100% af alle par | Stikprøve 5-10% |
| Twist-rate nøjagtighed | Ikke specificeret | ±2 twists/meter | ±5 twists/meter |
| Skærmdæmpning ved 1 GHz | Ikke specificeret | >90% | 70-85% |
| Kontaktmodstand (stik) | <30 mΩ | <20 mΩ | <30 mΩ |
| Temperaturområde (automotive) | -40°C til +85°C | -40°C til +125°C | -40°C til +105°C |
| Defektrate (leverede kabler) | <0,5% | <0,05% | <0,3% |
TIA/EIA-644 specificerer den elektriske grænseflade, men definerer ikke kabelproduktionskrav. Vores specifikationer bygger på kombinationen af TIA/EIA-644, IPC/WHMA-A-620 og automotive LV124 krav.
Vores LVDS Produktionsproces
Signalintegritetsanalyse & DFM
Vi analyserer din signalintegritetsspecifikation — databusrate, kabellængde, stiktype og miljøkrav. DFM-check identificerer potentielle problemer med twist-rate, skærmsforbindelse og stikmontering før produktion starter. Typisk tager denne fase 1-2 arbejdsdage.
Materialeudvælgelse & Par-Twist Produktion
Valg af ledere (typisk AWG 30-34 for LVDS), dielektrikum og skærmningsmateriale baseret på impedanskrav. Automatiserede twist-maskiner fremstiller differentielle par med kontrolleret pitch på 30-60 twists/meter. Hvert par måles for impedansprofil før samling.
Stikmontering & Krympning
Stik monteres med kalibrerede krympværktøjer med kraftovervågning. Hver krympning måles for højde og trækkraft iht. stikproducentens specifikationer. Skærmforbindelse etableres med drain-wire crimp eller solder-pot teknik afhængigt af stiktype.
Overstøbning (hvis specificeret)
IP67-overstøbning med TPU eller PA12 for automotive og industrielle applikationer. Formværktøj designes til at undgå mekanisk spænding på stikkontakter. Overstøbningstykkelse minimum 1,5 mm for tilstrækkelig beskyttelse.
100% Signalintegritetstest
TDR-måling af impedansprofil på alle differentielle par. Kontinuitetstest, isolationstest ved 500 VDC og hipot-test iht. IEC 60664-1. Resultaterne logges per kabel med sporbarhed til serienummer.
Emballering & Levering
Kabler pakkes i ESD-sikre poser med individuelt mærkat. Lange kabler rulles på spoler med minimum bøjningsradius på 10× kabeldiameter for at undgå deformering af twist-struktur. Certifikat medfølger hver leverance.
LVDS Anvendelsesområder
Automotive Display & Kamera
Instrumentclusters, infotainment-displays og ADAS-kameraer bruger LVDS til højhastigheds dataoverførsel. Typisk 2-4 differentielle par pr. forbindelse med JAE FI-RE stik. Vores automotive-kabler opfylder LV124 og USCAR specifikationer med -40°C til +125°C temperaturområde.
Industriel Maskinvision
Kamera-til-processor forbindelser i produktionslinjer kræver pålidelig højhastighedstransmission med minimal jitter. LVDS med skærmning og kontrolleret impedans sikrer konsistent billedkvalitet selv i elektrisk støjende miljøer med frekvensomformere.
Medicinsk Udstyr
Ultralyd- og MRI-systemer bruger LVDS-kanaler til dataoverførsel fra sensor-arrays. Biocompatible kabelmaterialer og EMI-skærmning er kritiske krav. Vores medicinske kabler produceres iht. IEC 60601-1 og ISO 13485 retningslinjer.
Aerospace & Forsvar
Avionik-displays og datalink-systemer kræver MIL-DTL-24643 kompatible kabler med streng EMI-skærmning og vibrationstålighet. Vores LVDS-kabler til luftfartsanvendelser testes efter MIL-STD-810 og DO-160 krav.
Case Study: Automotive Infotainment Display
Udfordring
En automotive OEM havde brug for 12.000 LVDS-kabler til et nyt infotainment-system med 4 differentielle par, JAE FI-RE stik og IP67-beskyttelse. Den tidligere leverandør havde 2,3% fejlrate på grund af impedansafvigelser og dårlig skærmsforbindelse — hvilket forårsagede display-artefakter i køretøjer i felten.
Løsning
Vi designede kablet med forbedret twist-kontrol (±2 twists/meter), aluminiumsfolie + fletning for >90% skærmdæmpning, og TPU-overstøbning med 2 mm vægtykkelse. 100% TDR-test af alle 4 par på hvert kabel med ±5 Ω garanti. Produktion iht. IPC/WHMA-A-620 klasse 3 og LV124.
Resultater
Fejlrate reduceret fra 2,3% til 0,02% efter 12 måneders feltanvendelse. 28% omkostningsreduktion sammenlignet med tidligere leverandør. Leveringstid reduceret fra 6 uger til 2,5 uger. Nul display-artefakter rapporteret i over 12.000 køretøjer.
Hvornår vælger man LVDS — en beslutningsguide
LVDS er ikke altid det rette valg. Her er de vigtigste beslutningskriterier baseret på vores erfaring med over 200 LVDS-projekter:
Vælg LVDS når:
- • Kabellængde er under 3 meter ved databusrater op til 1 Gbps
- • Du har brug for multiple differentielle par i ét kabel (4-16 par)
- • Strømforbrug skal være lavt (typisk 3-5 mA pr. driver)
- • Omkostninger pr. kabelforbindelse skal minimeres sammenlignet med serialiseringsløsninger
Overvej alternativer når:
- • Kabellængde overstiger 5 meter — FPD-Link III eller GMSL2 er bedre til lange afstande via single-pair serialisering
- • Du kun har brug for 1-2 par — USB 3.x eller HDMI kan være mere omkostningseffektivt
- • EMI-miljøet er ekstremt hårdt (tung industri nær motorer) — optisk fiber kan være nødvendigt
- • Databusrate overstiger 1 Gbps pr. par — overvej V-by-One HS eller MIPI CSI-2
Speculation: Vi forventer at LVDS vil forblive dominerende i automotive display-markedet indtil mindst 2028, primært fordi eksisterende ECU-arkitekturer er designet omkring det. Men til nye platforme med længere kabeltræk ser vi et skift mod GMSL3 og FPD-Link IV.
Ofte Stillede Spørgsmål om LVDS Kabelsamling
Hvad koster en LVDS kabelsamling og hvad er minimumsordrestørrelsen?
Priser starter fra 25 DKK pr. stk. afhængigt af stiktype, længde og parantal. MOQ er 50 stk. til prototyper og 500 stk. til serieproduktion. Vi leverer tilbud inden for 24 timer med specifikke stykpriser.
Hvilken impedansnøjagtighed kan I opnå på LVDS-kabler?
Vi garanterer ±5 Ω impedanstolerance på 100 Ω differentielle par (TIA/EIA-644). Vores TDR-måleudstyr kalibreres til ±0,5 Ω absolut nøjagtighed, hvilket er bedre end branchestandarden på ±10 Ω.
Hvad er typisk leveringstid for LVDS kabelsamlinger?
Prototyper leveres inden for 5 arbejdsdage. Serieproduktion tager 2-3 uger efter godkendt first article. Ekspresproduktion på 48 timer er muligt for op til 100 stk. med standardstik.
Hvilke LVDS-stik og konnektorer understøtter I?
Vi arbejder med JAE FI-RE (automotive display), Hirose DF19/DF40, Molex 505570, I-PEX CABLINE og TE Connectivity mikro-stik. Alle stik monteres med specificeret krympkraft og 100% måling af kontaktmodstand.
Hvornår skal man vælge LVDS frem for FPD-Link eller GMSL til automotive display?
LVDS (TIA/EIA-644) er bedst til korte afstande under 1 meter med databusrater op til 1 Gbps pr. par. FPD-Link III og GMSL2 bruges til længere afstande over 5 meter med single-pair serialisering. For instrumentclusters under 1 m er LVDS ofte den mest omkostningseffektive løsning.
Hvilke filer skal jeg levere for at få et tilbud på LVDS-kabler?
Vi har brug for: 1) elektrisk skematik med signalpar og impedanskrav, 2) mekanisk tegning med længder og bøjningsradier, 3) stikspecifikationer (p/n og pinout), 4) miljøkrav (temperaturområde, IP-klassifikation). Gerber er ikke nødvendigt — vi arbejder kun med kabel- og stikdata.
Kan I fremstille LVDS-kabler med skærm og IP67-beskyttelse?
Ja, vi tilbyder fuldt skærmede LVDS-kabler med aluminiumsfolie og fletning for EMI-beskyttelse. IP67-opgradering sker via overstøbning af stikkene med TPU eller PA12 materiale. Se vores overstøbningskapacitet for detaljer om vandtætte løsninger.
Relaterede Kapaciteter

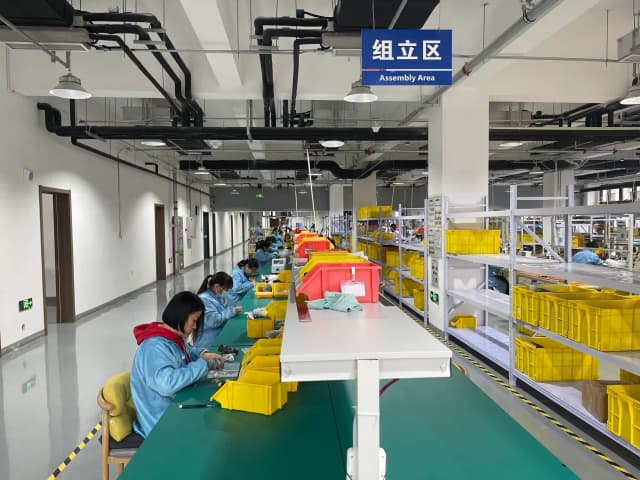

FFC Fladkabel
Fleksible fladkabler til pladsbegrænsede applikationer med høj densitet.

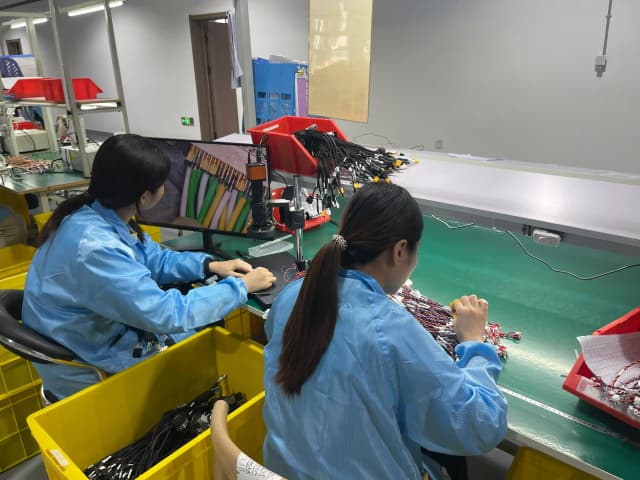

Test & Inspektion
100% TDR-test, hipot-test og kontinuitetsmåling af alle kabler.

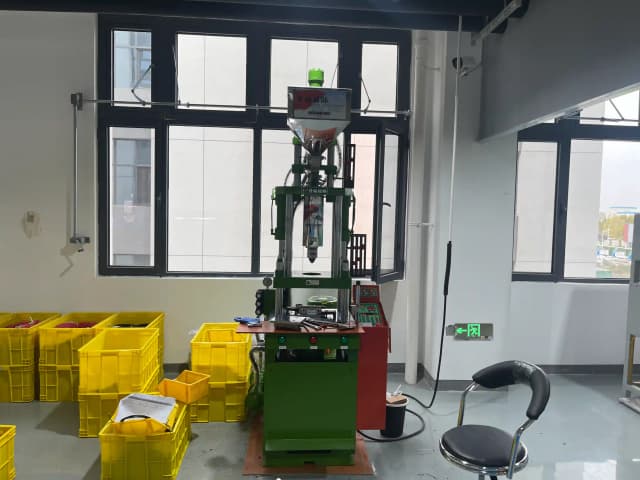

Overstøbning
IP67-overstøbning af stikforbindelser med TPU og PA12 materialer.

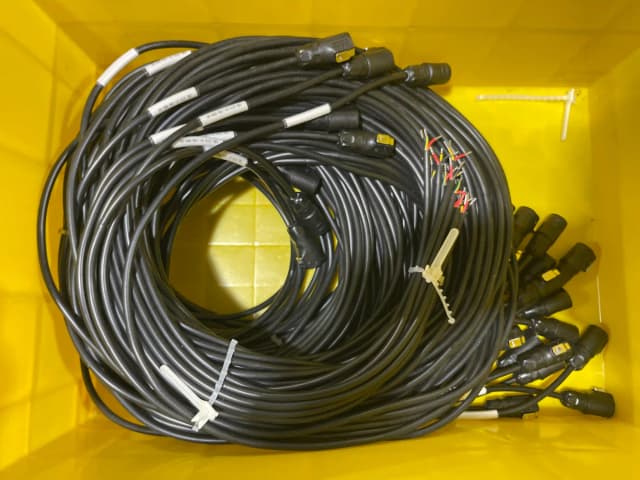

FAKRA Kabelsamling
