M12 sensor-, Ethernet- og feltkabler med kontrollert pinout
M12 kabelmontasje for sensorer, Industrial Ethernet og robuste feltinstallasjoner
NorKab bygger M12 kabelmontasjer for OEM-team som ikke bare trenger en kontakt som passer, men en kabel som har riktig koding, kabel-OD, skjerming, tetting, strain relief og 100% elektrisk test før første sample blir serieproduksjon.
Kort svar
- M12 kabelmontasje passer for sensorer, aktuatorer, felt-I/O, Industrial Ethernet og robuste maskinmoduler.
- NorKab støtter A-coded, D-coded, X-coded, L-coded, S-coded og kundedefinerte pinout-varianter.
- RFQ-en bør angi mating-part, poltall, koding, kabel-OD, skjerming, IP-krav og testmetode.
- Alle produksjonsbatcher kan få 100% elektrisk test, etikettregler, FAI og revisjonskontroll.
M12-kabelen må spesifiseres som et grensesnitt, ikke en standardvare
En M12 kabelmontasje er en feltklar kabel med sirkulær M12-kontakt, valgt koding, pinout, kabelkonstruksjon, mekanisk avlastning og testdata. For norske OEM-er er den ofte forbindelsen mellom sensor, aktuator, feltmodul og kontrollskap. Feil koding eller speilet mating view kan stoppe en pilotlinje selv om kabelen fysisk ser riktig ut.
NorKab bruker derfor RFQ-gjennomgangen til å skille M12 sensor cable, M12 Industrial Ethernet, M12 power og M12 adapterkabler fra hverandre. Trenger du et mer generelt sensorprogram, dekker vår sensorkabelmontasje både M8, M12, Samtec og andre kompakte grensesnitt. For trange sensorer kan M8 kabelmontasje være bedre enn en større M12-løsning.
M12-kapasiteter som betyr noe i RFQ
M12 sensor- og aktuatorledninger
A-coded M12-kabelmontasjer for 3, 4, 5, 8 og 12 poler der proximity-sensorer, ventiler, aktuatorer og felt-I/O trenger repeterbar mating og enkel service.
Industrial Ethernet og X-coded M12
D-coded og X-coded M12-kabler for maskinnettverk, vision-systemer, kontrollskap og feltmoduler der skjerming, parstruktur og kabelretning må styres.
Power- og hybridvarianter
L-coded, S-coded og T-coded M12 kan vurderes når sensorkabelen også må håndtere kraft, 24 V DC-forsyning eller hybrid signal/strøm i samme miljø.
Rett, vinklet, pigtail og panel lead

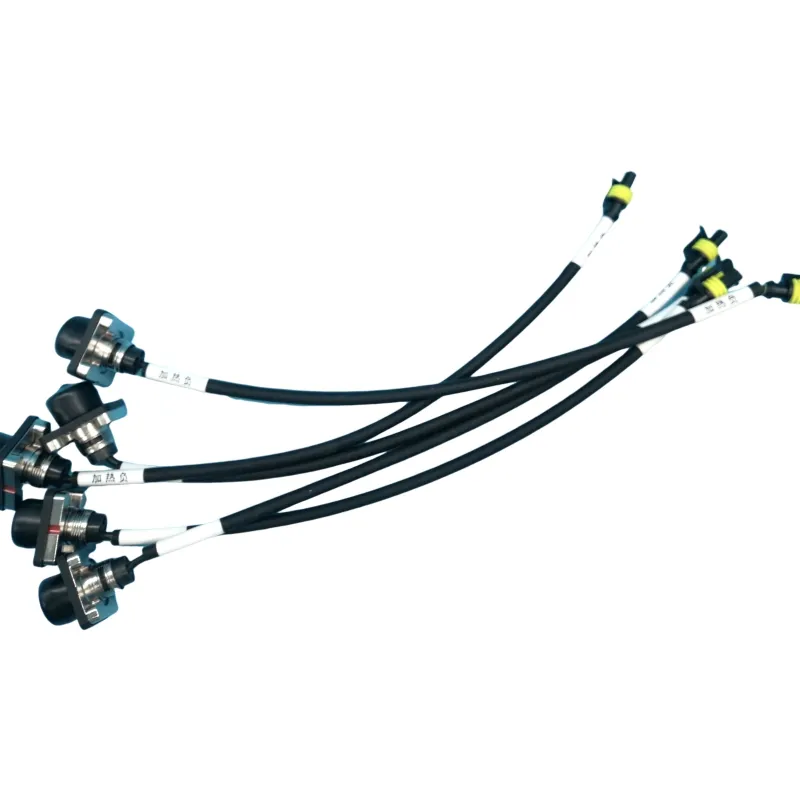

Vi bygger rette og vinklede ender, pigtails med én kontakt, kabler med kontakt i begge ender, M12 til RJ45, M12 til M8 og panelmonterte leads.
Overmolding, backshell og strain relief
Kabelutgangen velges etter vask, vibrasjon, servicegrep og bend radius. Overmolding gir best repeterbar geometri, mens backshell kan være riktig for lavere volum.
FAI og produksjonsdata
Før serie låser vi connector, kabel, strippelengde, skjermbehandling, merking, testspenning, batchsporbarhet og akseptkriterier i arbeidsinstruksjonen.
Faktisk prosjekt-eksempel: NDA før industrielle målekabler
industriell automasjon · Canada · 2025-2026 · kabelmontasje
Scenario
En nordamerikansk OEM innen 3D vision og industriell måling krevde streng IP-beskyttelse før tegninger for kundetilpassede kabelmontasjer kunne deles.
Utfordring
Innkjøpsprosessen hadde flere godkjenningsnivåer og NDA-krav. Det skapte en 3-måneders vettingfase der tekniske spesifikasjoner ikke kunne deles, og RFQ-en ble forsinket.
Løsning
NorKab signerte NDA raskt, leverte bakgrunnsdata for leverandørkvalifisering og genererte et detaljert tilbud da tegningene ble frigitt av kundens supply chain-team.
Resultat
Kunden godkjente leverandørprosessen, delte formell forespørsel med detaljerte tegninger og mottok et tilbud med realistisk produksjonsplan for en spesialkabel.
Konkrete tall gjengitt verbatim
3-month vetting phase, 1x20 Pin Samtec connector, 1x10 Pin Samtec connector, 100mm cable length, 4-week lead time
Casen er anonymisert. Kunde- og programnavn er ikke oppgitt, og tallene over er hentet direkte fra NorKabs interne case-bank uten avrunding.
Tekniske spesifikasjoner og grenser
NorKab produserer M12 kabelmontasje når kunden kan definere fysisk mating, elektrisk funksjon og aksepttest. Vi leverer ikke en universell M12-kabel som skal passe alle bruksområder. Hvis RFQ-en mangler koding, mating-part eller pinout, stopper vi og avklarer før materiale bestilles.
IP Code er et klassifikasjonssystem for beskyttelse mot støv og vann. Offentlig bakgrunn finnes i oversikten over IP Code, men M12-tegningen må fortsatt angi testnivå, tid, dybde eller vaskekrav. IPC/WHMA-A-620 er en workmanship-standard for kabel- og ledningsnettproduksjon; bakgrunn om organisasjonen finnes hos IPC. For elektroteknisk standardisering bruker mange kunder også begreper fra International Electrotechnical Commission, men kundens tegning styrer alltid den konkrete aksepten.
| Kontaktfamilie | M12 sirkulære kontakter, hann/hunn, rett, vinklet, panel lead, pigtail eller kabel med kontakt i begge ender |
| Koding | A-coded, B-coded, D-coded, X-coded, L-coded, S-coded, T-coded og kundespesifikke varianter når mating-part er definert |
| Poltall | 3, 4, 5, 8 og 12 poler er vanlige; andre varianter vurderes mot kontaktserie og strømkrav |
| Kabeltyper | PUR, PVC, TPE, halogenfri kabel, skjermet twisted pair, hybrid signal/strøm og Industrial Ethernet-kabel |
| Tetting | IP67-orientert konstruksjon når valgt connector, pakning, kabeldiameter, overmolding og mating-del støtter kravet |
| Testing | 100% kontinuitet, pin-map, kortslutning, shield continuity, isolation resistance og hi-pot etter avtalt testplan |
| Dokumentasjon | FAI, testlogg, materialsporbarhet, etikettregler, revisjonskontroll og NDA-prosess ved sensitive tegninger |
| Produksjonsmodell | 1 stk prototype, pilotbatch, servicebatch, lavvolum og repeterende serieproduksjon med stabil BOM |
M12, M8 eller RJ45: valget bør tas på risiko
Industrial Ethernet er dataforbindelse i industrielle systemer der mekanikk, EMC, service og miljø ofte er like viktige som selve protokollen. En RJ45-kabel kan være riktig inne i et kontrollskap, mens M12 D-coded eller X-coded ofte gir bedre feltmating på maskinen. M8 kan være riktig for små sensorer, men blir fort trangt når skjerming, overmolding eller flere par skal inn.
Tabellen er ikke en erstatning for connectorleverandørens datablad. Den viser hvordan NorKab tenker i RFQ: mekanikk først, elektrisk funksjon deretter, og testplan før batch.
| Valg | Best når | Viktig RFQ-punkt |
|---|---|---|
| M8 | Sensoren er kompakt og plassen rundt kabelutgangen er trang | Kabel-OD, bend radius og servicegrep må kontrolleres fysisk |
| M12 A-coded | Standard sensor, aktuator, ventil eller felt-I/O | Poltall, pinout og ledningsfarger må følge kundens skjema |
| M12 D-coded | Industrial Ethernet, PROFINET-lignende feltkabling eller data i maskinmiljø | Parstruktur, skjerming og kontaktorientering må låses |
| M12 X-coded | Høyere datakrav og robuste Ethernet-linjer i maskiner | Skjermterminering og testgrenser bør defineres før sample |
| M12 L/S/T-coded | Kraft eller hybridforsyning i feltmoduler | Strøm, temperatur, lederareal og kontaktleverandørens grense må verifiseres |
| RJ45 | Internt kontrollskap eller serviceport uten feltvask | RJ45 tåler ofte mindre miljøbelastning enn en riktig valgt M12-løsning |
Produksjonsflyt fra RFQ til repeterbar M12-batch
RFQ-gjennomgang av grensesnittet
Vi sjekker mating-part, koding, poltall, pinout, kabelretning, lengde, miljøkrav, serviceadgang og om kabelen skal bære sensor, Ethernet eller strøm.
Kabel og connector låses sammen
Kabel-OD, lederareal, skjerm, jacket, pakning og strain relief vurderes som ett system. En IP67-kontakt hjelper lite hvis kabelutgangen ikke passer.
Prototype med fit, merking og test
Første sample bekrefter mating, låsing, bend radius, etikettplassering, pin-map og testadapter før pilotbatch eller serieproduksjon frigis.
Kontrollert kutting, stripping og terminering
Operatørene følger arbeidsinstruks for kabelkutt, stripping, skjermbehandling, crimping, terminalinnsetting, overmolding og visuell inspeksjon.
100% elektrisk verifisering
Hver M12 cable assembly testes mot godkjent pin-map. Skjermede datakabler kan få shield continuity, isolation resistance og hi-pot når tegningen krever det.
FAI, pakking og revisjonsstyring
Pilotbygg dokumenteres med foto, FAI-notater og testresultat. Ved serie holder vi samme BOM, testfixtur og merkelogikk gjennom revisjonskontroll.
Bruksområder der M12 gir bedre feltkontroll
M12 cable assembly passer best når kabelen må kobles sikkert i felt, tåle støv eller fukt, og samtidig ha tydelig elektrisk identitet. For en maskinbygger er gevinsten mindre feilkobling, enklere service og færre varianter på lager. For innkjøp er gevinsten en RFQ som kan prises uten forbehold.
Industriell automasjon
Sensorer, ventiler, felt-I/O, motorstyring, PLC-moduler og maskinlinjer der servicevennlig feltkabling er kritisk.
Machine vision og 3D-måling
Kameramoduler, lys, målehoder og industrielle enheter der M12, Samtec eller RJ45-overgang må låses mot NDA og test.
Robotikk og mobile maskiner
Kabler med vibrasjon, gjentatt bevegelse, vask og trang routing rundt ledd, gripere eller kompakte moduler.
Marine og utendørs utstyr
IP67-orienterte M12-kabler med PUR-jacket, skjerm og mekanisk avlastning for fukt, salt, UV og servicefelt.
"På M12-prosjekter er den vanligste feilen å anta at alle runde kontakter med samme diameter er utskiftbare. Vi ber alltid om mating-part, koding og pinout før vi snakker pris, fordi det er der kostbare feltfeil starter."
Hommer Zhao
Grunnlegger og teknisk ansvarlig, NorKab
Ofte stilte spørsmål om M12 kabelmontasje
Hva er en M12 kabelmontasje?
En M12 kabelmontasje er en ferdig kabel med M12 sirkulær kontakt i en eller begge ender, vanligvis med M12 x 1-gjenge, definert koding, pinout, kabeltype, merking og elektrisk test. Den brukes mye til sensorer, aktuatorer, felt-I/O, Industrial Ethernet og kraft i maskiner. NorKab bygger både pigtails med én kontakt, kabler med kontakt i begge ender, M12 til M8, M12 til RJ45 og panel leads, med 100% kontinuitet og pin-map-test før levering.
Når bør jeg velge M12 i stedet for M8?
Velg M12 når kabelen trenger mer mekanisk margin, flere kodinger, robust feltmating eller bedre plass til skjerming og strain relief. M8 passer i trange sensorer, mens M12 er bedre for felt-I/O, Industrial Ethernet, utendørs moduler og maskiner der montøren skal koble om kabelen mange ganger. NorKab vurderer kabel-OD, poltall, bend radius, mating view og IP67-krav før vi anbefaler M8 eller M12.
Jeg trenger 100 M12 sensorkabler til en pilotlinje på 6 uker. Er volumet for lite?
Nei, 100 M12 sensorkabler er et normalt pilotvolum når connector, pinout, kabeltype og testkrav er klare ved RFQ. I en anonymisert automasjonscase håndterte teamet 100-120 unit batches, 2-3 weeks lead time after payment, 5 connector/housing variants per assembly. M12-prosjekter kan likevel forsinkes av kontaktlager, overmold-verktøy eller manglende mating-part, så tegningspakken bør sendes tidlig.
Kan M12 kabelmontasje bygges for IP67 eller IP68?
M12 kabelmontasje kan bygges for IP67-orienterte applikasjoner når connector, pakning, kabeldiameter, overmolding, backshell og mating-del støtter samme miljøkrav. IP68 må defineres med testdybde, tid og bruksmiljø, ikke bare som et ord i RFQ-en. NorKab ber derfor om vaskekrav, neddykking, temperatur, oljeeksponering og kabelbevegelse før vi låser tetting og testplan.
Hvilke M12-kodinger støtter NorKab?
NorKab kan vurdere A-coded, B-coded, D-coded, X-coded, L-coded, S-coded og T-coded M12 når mating-part, elektrisk funksjon og kontaktserie er definert. A-coded brukes ofte til sensorer og aktuatorer, D-coded og X-coded til data, mens L/S/T-coded ofte vurderes for kraft. RFQ-en bør angi eksakt mating-part og pinout, fordi to M12-kontakter kan se like ut, men ha helt forskjellig nøkkel og elektrisk funksjon.
Hvordan tester dere M12 Industrial Ethernet-kabler?
M12 Industrial Ethernet-kabler bør testes med mer enn enkel kontinuitet når datahastighet, skjerming og feltstøy er kritisk. Minimum er 100% pin-map, kortslutning og shield continuity. Programmet kan også kreve isolation resistance, hi-pot og kundens egen datatest. For D-coded og X-coded varianter kontrollerer NorKab parstruktur, skjermterminering, kabelretning og merking før batchen frigis.
Hvilke filer bør vi sende for et raskt M12-tilbud?
Send tegning, mating-part-numre, M12-koding, poltall, pinout, kabeltype, lengde, toleranse, skjermkrav, miljøkrav, testkrav, merking, volum og ønsket leveringsdato. Hvis connector ikke er valgt, kan NorKab foreslå alternativer, men vi markerer alltid hvilke punkter som krever engineering-godkjenning. For sensitive maskin- eller vision-prosjekter kan vi signere NDA før detaljtegninger deles.
Relaterte tjenester
M8 kabelmontasje
For kompakte sensorer og aktuatorer der M12 tar for mye plass.
Les merSensorkabelmontasje
For bredere sensorprogrammer med M8, M12, Samtec, JST, Molex og skjermede signaler.
Les merRJ45 kabelmontasje
For Ethernet-kabler til kontrollskap, IoT, telekom og industrielle datalinjer.
Les merKabeltesting
Se hvordan NorKab verifiserer pin-map, kontinuitet, skjerm og hi-pot der programmet krever det.
Les merVidere lesing for innkjøpere
Planlegger du M12 for maskinbygging eller automasjon? Les også NorKabs guide om M12-kabel i industriell automasjon før tegning, testkrav og batchstørrelse låses.
Trenger du tilbud på M12 kabelmontasje?
Send tegning, mating-part, pinout, volum og testkrav. NorKab svarer med avklaringer, produksjonsforslag og realistisk leadtime for prototype, pilot eller serie.
