Skjermet kabelmontasje for EMI/RFI-kritiske systemer
NorKab produserer skjermede kabelmontasjer for OEM, robotikk, industriell automasjon, måleutstyr og feltinstallasjoner der skjermterminering må være like repeterbar som pinout. Vi låser braid, folie, drain wire, connector bonding og testkrav før kabelen flyttes fra sample til serie.
Kort svar
- Skjermet kabelmontasje brukes når signaler må beskyttes mot EMI/RFI-støy, motorstøy eller ustabil jording.
- NorKab bygger folie-, flette-, drain-wire- og hybrid-skjermede kabelmontasjer fra prototype til serie.
- Kritiske valg er skjermterminering, connector bonding, bøyeradius, kabelkappe og testdekning.
- Vi dokumenterer IPC/WHMA-A-620-relevante akseptpunkter, 100% elektrisk test og prosjektspesifikk skjermkontinuitet.
Hva NorKab bygger
En skjermet kabelmontasje er en komplett kabelbygging der ledere, skjerm, connector, strekkavlastning og testplan behandles som ett produksjonskrav. Skjermen gir først verdi når termineringen er tydelig nok til at neste batch bygges på samme måte.
Folie- og fletteskjermede kabelbygg
Vi håndterer aluminiumsfolie, kobberflette, drain wire og kombinasjonsskjerming når kundens EMC-plan krever kontrollert støybeskyttelse.
360-graders eller punktvis skjermterminering
Skjermen kan termineres til connector shell, drain wire, krympehylse eller dedikert jordpunkt etter tegning og systemkrav.
Skjermede sensor-, motor- og datakabler
Typiske prosjekter inkluderer servo, encoder, M8/M12 sensor, RJ45, USB, LVDS, CAN bus og multicore signalkabler.
Produksjonsklar merking og test
Hver kabelmontasje kan få pinout-test, skjermkontinuitet, kortslutningskontroll, visuell aksept og sporbar merking før levering.
Robotikkunde med skjermede multi-brand kabelmontasjer
Et kroatisk AI- og robotikkteknologiselskap trengte custom kabelmontasjer med flere premium connectorfamilier for avanserte automasjonssystemer. Kunden krevde sourcing og produksjon på tvers av 5 premium connector brands (JST, TE, MOLEX, ANDERSON, SUMITOMO), samtidig som produksjonen måtte følge ISO 9001:2015, IATF 16949:2016 og IPC/WHMA-A-620.
NorKab samlet connector sourcing, kabelbygging og kvalitetskrav i én produksjonsflyt. Resultatet var kvalifisering som produksjonspartner og 1 initial production order. Casen er anonymisert; tallene er gjengitt verbatim fra NorKabs case-arkiv.
Teknisk omfang og grenser
| Skjermtyper | Aluminiumsfolie, kobberflette, drain wire, dobbel skjerming og hybrid oppbygging |
| Connectorgrensesnitt | M8, M12, RJ45, USB, LVDS, servo, encoder, Samtec, Molex, JST, TE Connectivity og Amphenol |
| Kabeltyper | Skjermet multicore, twisted pair, CAN bus, datakabel, sensorledning, servo-/encoderkabel og hybrid signal/strøm |
| Terminering | Connector shell, 360-graders clamp, drain wire, krympehylse, jordleder eller kundedefinert bondingpunkt |
| Test | 100% kontinuitet, pin map, kortslutning, skjermkontinuitet og ekstra hi-pot eller isolasjonstest ved behov |
| Dokumentasjon | Arbeidsinstruks, visuell referanse, revisjonskontroll, testlogg og materialsporbarhet etter RFQ-krav |
| Volum | Prototype, teknisk sample, pilotbatch, lavvolum og repeterende serieproduksjon |
Hva må avklares tidlig
EMC er et systemkrav, ikke bare en kabelspesifikasjon. En skjermet kabel som er bygget riktig kan fortsatt feile i kundens system hvis chassisjording, connectorhus eller kabelrute er annerledes enn antatt.
Drain wire er en ledende leder som gir en praktisk bondingvei fra skjermen til et definert jordpunkt. Den må ha klar lengde, rute, isolering og terminering i arbeidsinstruksen.
Valg av skjermoppbygging
Shielding bør velges ut fra støybilde, fleksing, diameter, kostnad og hvordan kabelen faktisk termineres. Offentlige referanser til elektromagnetisk skjerming og elektromagnetisk kompatibilitet er nyttige bakgrunnskilder, men den endelige løsningen må valideres mot kundens installasjon.
Folie med drain wire
Kompakte signalkabler, sensorledninger og datakabler der enkel bonding og tynn diameter er viktig.
Folie gir god dekning, men tåler ofte mindre gjentatt fleksing enn fletteskjerm i bevegelige installasjoner.
Kobberflette
Servo, robotikk, industrielt utstyr og kabler som trenger bedre mekanisk robusthet.
Flette gir fleksibilitet og robusthet, men øker diameter, kostnad og krav til repeterbar terminering.
Dobbel skjerming
EMI-sensitive måle-, motor- og datalinjer der én skjermmetode ikke gir nok margin.
Dobbel skjerming hjelper ikke hvis bondingstrategien er uklar eller kabelen termineres ulikt fra batch til batch.

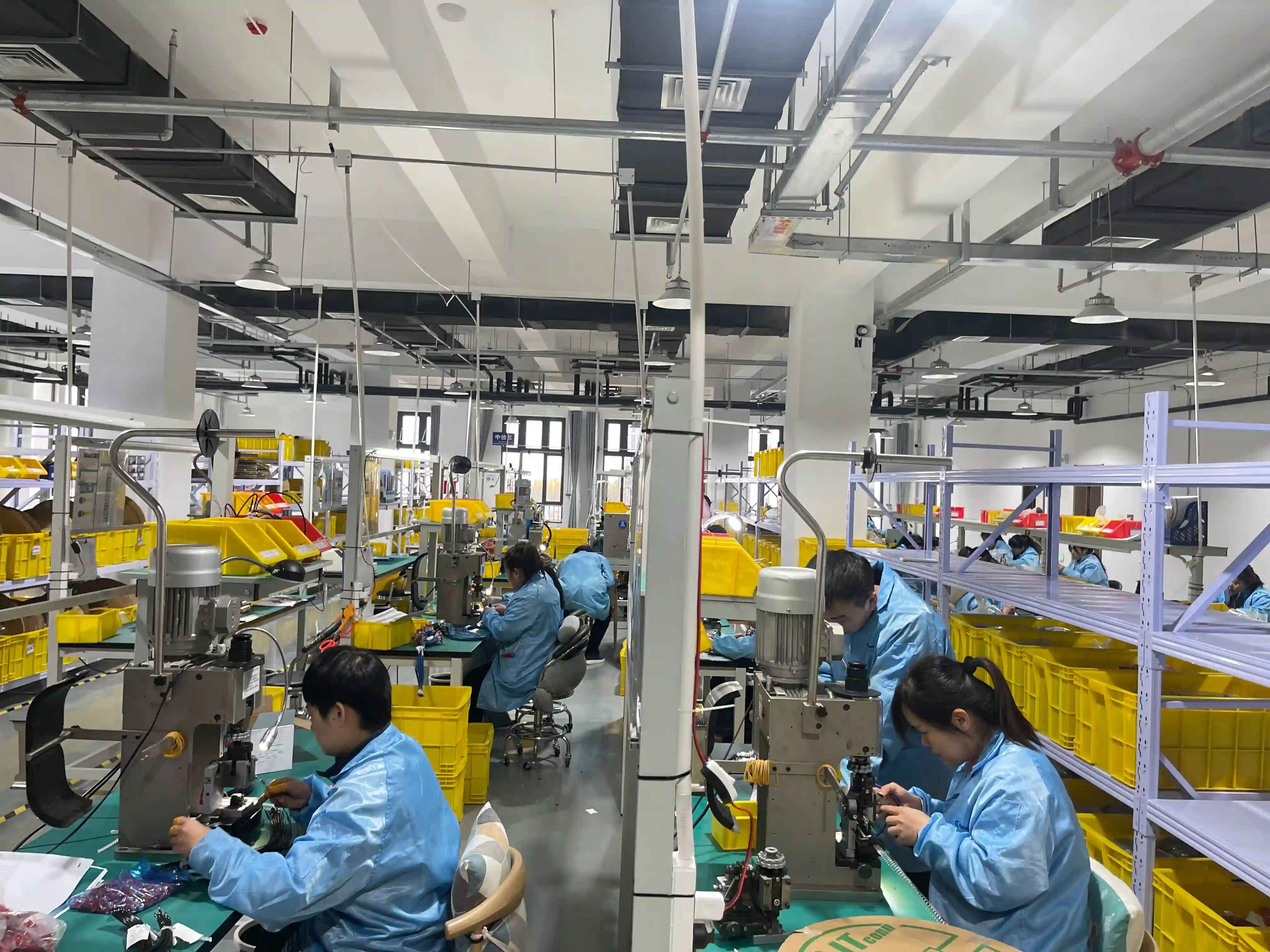

Produksjonsprosess fra RFQ til serie
IPC/WHMA-A-620 er en bransjestandard for aksept av kabel- og ledningsnettproduksjon. Vi bruker relevante akseptpunkter sammen med kundens tegning, og offentlig bakgrunn finnes hos IPC. Prosessen under er laget for å fange skjermfeil før de blir batchproblemer.
RFQ-gjennomgang av støy- og jordingskrav
Vi avklarer signaltype, kabelrute, motor- eller inverter-nærhet, connectorhus, jordingspunkt, skjermterminering og testkrav før tilbudet låses.
Kabel- og connector-match
Ingeniørteamet verifiserer at valgt kabeldiameter, skjermoppbygging, ferrule, bakhus og strain relief faktisk passer samme produksjonsmetode.
Samplebygg med synlig skjermkontroll
Samples brukes til å bekrefte stripplengde, foldback, drain wire-rute, bondingpunkt, merking og om skjermen blir stabil nok til repeterende produksjon.
Test og produksjonsfrigivelse
Når sample er godkjent, låser vi arbeidsinstruks, testsekvens og visuelle akseptbilder slik at skjermsonen ikke endres mellom batcher.
Best fit og beslutningskriterier
Skjermet kabelmontasje passer best når prosjektet allerede har et identifisert støyproblem, et EMC-krav, en kabelrute nær motorer eller et sensitivt målesignal. Hvis kravet bare sier "shielded" uten bondingpunkt, testmetode eller connectorstrategi, bør RFQ-en ryddes før første sample.
For rene RF-linjer med kontrollert impedans er koaksial kabelmontasje ofte mer presis. For bevegelige motorakser bør servomotorkabelmontasje vurderes fordi bøying, skjermslitasje og encoder-signaler må behandles samlet.
Relaterte sider
For skjermede sensorledninger, M8/M12, Samtec og felt-I/O der pinout og skjermkontinuitet må låses sammen.
Relevant når skjermingen må håndtere motorstøy, encoder-signaler, bremseledninger og bevegelige installasjoner.
For skjermede industrinettverk, kontrollskap og datalinjer med definert kabelkategori og connector retention.
Se hvordan NorKab bygger elektrisk test, pin map, hi-pot og sporbar releasekontroll inn i kabelproduksjonen.
Teknisk bakgrunn for drain wire, connector shell, 360-graders terminering og typiske RFQ-feller.
FAQ
Vanlige spørsmål fra innkjøpere og ingeniørteam som spesifiserer skjermede kabelmontasjer.
Hva er en skjermet kabelmontasje?
En skjermet kabelmontasje er en ferdig kabel med folie, flette, drain wire eller annen ledende skjerm rundt signal- eller kraftledere. NorKab bygger slike assemblies med definert connector bonding, pinout og 100% elektrisk test. Skjerming alene løser ikke EMC-risiko; tegningen må også forklare om skjermen termineres i én ende, begge ender, connector shell eller et eget jordpunkt.
Hvordan velger jeg mellom folie, flette og dobbel skjerming?
Velg folie når diameter og kostnad er kritisk, flette når kabelen må tåle mer fleksing, og dobbel skjerming når EMI-marginen er lav. For eksempel krever en servo- eller encoderkabel nær motorstøy ofte bedre mekanisk skjermkontroll enn en statisk sensorsignal-kabel. NorKab vurderer kabelrute, bøyeradius, connector-bakdel og testkrav før vi anbefaler en skjermoppbygging.
Jeg trenger 200 skjermede sensorkabler til pilotserie. Er volumet for lavt?
200 enheter er ikke for lavt når tegning, connectorpartnummer, kabeltype og testkrav er tydelige. Vi støtter prototype, pilot og lavvolum før serieproduksjon, men vi låser samme kritiske punkter tidlig: stripplengde, shield foldback, drain wire-rute, etikettplassering og skjermkontinuitet. Det gjør pilotbatchen nyttig som produksjonsgrunnlag i stedet for en manuell engangsserie.
Kan dere dokumentere skjermterminering etter IPC/WHMA-A-620?
Ja. Vi kan knytte visuell aksept, crimping, kabelpreparering og skjermterminering til relevante IPC/WHMA-A-620-krav der kundens spesifikasjon ber om det. IPC/WHMA-A-620 er en akseptstandard for kabel- og ledningsnettproduksjon, og ISO 9001:2015 gir prosessrammen for revisjonskontroll. Tegningen styrer likevel detaljene for bonding, testnivå og akseptbilder.
Hvordan tester NorKab om skjermen fungerer?
Basis er 100% kontinuitet, pin map, kortslutningskontroll og skjermkontinuitet mot definert punkt. Ved høyere risiko kan vi legge til kontaktmotstand, isolasjonstest, hi-pot eller kundespesifikk funksjonstest. Selve EMI-ytelsen må normalt valideres i kundens system, fordi kabelrute, chassisjording, connectorhus og nærliggende støykilder påvirker resultatet.
Kan dere støtte multi-brand connector sourcing for robotikk?
Ja. Et kroatisk AI- og robotikkteknologiselskap kvalifiserte NorKab for custom kabelmontasje med 5 premium connector brands (JST, TE, MOLEX, ANDERSON, SUMITOMO). Programmet ble gjennomført under ISO 9001:2015, IATF 16949:2016 og IPC/WHMA-A-620, og kunden la inn 1 initial production order etter kvalifiseringen.
Trenger du skjermede kabelmontasjer med tydelig terminering?
Send tegning, pinout, connectorpartnummer, kabeltype, skjermstrategi, testkrav og forventet volum. NorKab kan gjennomgå RFQ-en og foreslå en produksjonsklar vei fra sample til repeterende leveranse.
