SMA Kabelmontasje for RF, Antenner og 50 Ohm Systemer
NorKab produserer SMA coax assemblies til teams som trenger mer enn bare en RF-kontakt i hver ende. Vi bygger mekanisk stabile, dokumenterbare kabelmontasjer for testutstyr, radio, telecom, embedded wireless og industrielle installasjoner der mating, stripping og skjermterminering må være repeterbare fra prototype til serie.
Hvor SMA assemblies vanligvis feiler
De fleste problemer skyldes ikke at noen har glemt at systemet er RF. De skyldes at kabel, connector og monteringsprosess ikke er valgt som ett sammenhengende system. Når stripping, braid-folding eller panelgeometri blir improvisert, får du ustabil mating, unodig rework og vanskelige feltfeil.

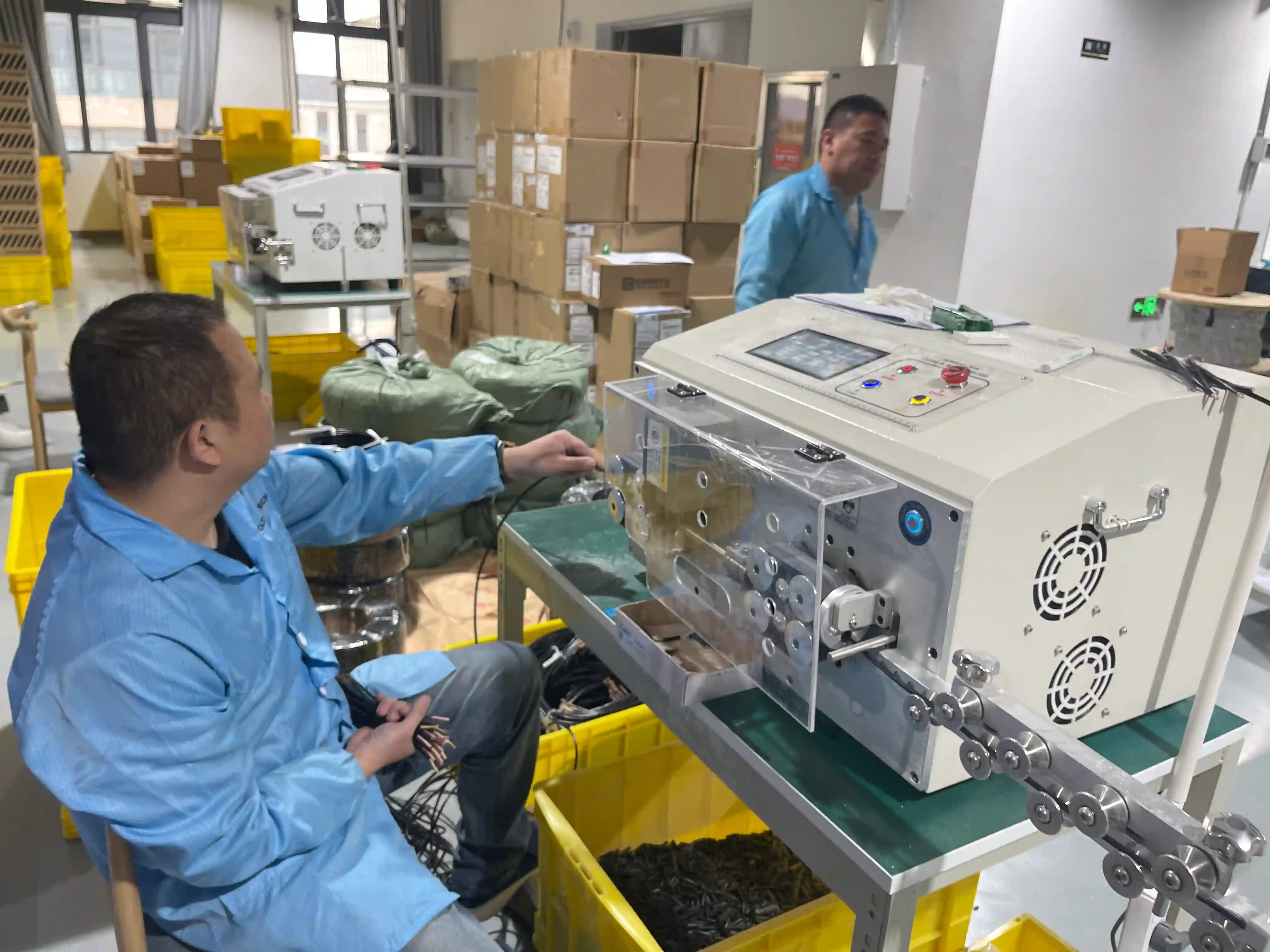

Kontrollert terminering av små coax-geometrier
SMA assemblies ser enkle ut, men marginene er små. Vi styrer strip-lengder, dielektrikum-eksponering, skjermfold og centerleder-terminering slik at samme kabel kan bygges likt i gjentatte batches.
Kabel og connector måtte passe som et system
Den vanligste feilen er å velge en SMA-kontakt fordi frekvenskravet ser riktig ut, men ignorere om connectoren faktisk er designet for kabelens ytterdiameter, dielektrikum og braid-oppbygging.
Prototype til serie uten nytt prosessoppsett
Vi lager engineering samples, justerer arbeidsinstruksjoner og låser kritiske prosessmål før volum opp. Det kutter rework når et vellykket labsample plutselig skal repeteres i serie.
Dokumentasjon for RF-kritiske leveranser
Ved behov leverer vi testplan, first article support, tydelig connector-bilde, wirelist og sporbar produksjonsinformasjon slik at innkjøp, engineering og kvalitet jobber mot samme spesifikasjon.
SMA er en liten kontakt, men et stort produksjonsansvar
En SMA connector brukes ofte fordi den gir en kompakt og skrudd RF-grensesnitt som passer bra i testutstyr, antennesystemer og embedded wireless. Men connectornavnet alene sier ikke nok om hvordan assemblyen skal bygges. Kabeldiameter, braid-konstruksjon, dielektrikum og centerleder må fortsatt matches til den faktiske connectorfamilien.
Den andre delen av ligningen er selve koaksialkabelens geometri. Når den geometri forstyrres i termineringen, stiger risikoen for ustabil mating, tap og mekanisk svakhet. Derfor låser vi ikke bare BOM-en, men også strip-mål, skjermbehandling og monteringssekvens før et prosjekt skaleres.
For mange kunder er målet ikke avansert laboratorie-RF-karakterisering på hver leveranse, men en stabil og repeterbar production-grade assembly. Der gir tydelig DFM, verifiserte arbeidsinstruksjoner og riktig emballering mer verdi enn vage claims om at et kabel er "RF ready".
Vanlige SMA assembly-formater
Vi bygger SMA cable assemblies rundt den virkelige applikasjonen, ikke bare rundt et generisk part number. Her er formatene som oftest gir mening i praksis.
SMA til SMA
Klassiske coax jumpers til testutstyr, RF-moduler, antenner og laboratorieoppsett hvor 50 Ohm mating og repeterbar mekanisk kobling er avgjørende.
SMA til mixed RF interface
Adapter-lignende assemblies med SMA i den ene enden og for eksempel BNC, TNC, MMCX, MCX, U.FL eller FAKRA i den andre for integrasjon mellom ulike subsystemer.
Bulkhead og panelmonterte SMA kabler
Assemblies der SMA-gjennomføring sitter i panel eller kapsling for å gi servicevennlig mating uten at den interne coax-routen må demonteres.
Ruggedized SMA assemblies
RF-kabler med ekstra strain relief, mer robust jacket og prosesskontroll til mobile, industrielle eller vibrasjonsutsatte systemer.
Hva vi trenger for et presist SMA-tilbud
Hvis innkjopsteamet bare sender "SMA cable assembly", må mye gjettes. Vi får et langt bedre tilbudsgrunnlag når du inkluderer connector-kjonn, kabelserie, onsket lengde, eventuelle panelkrav, bøyeradius, frekvensområde og om kabelen skal brukes innendørs, mobilt eller i et mer krevende miljø.
Det er også nyttig å vite om assemblyen skal mates ofte, ligge fast i et skap, kobles til en antenne eller bygges inn i et større harness. Da kan vi avklare om du trenger standard SMA, bulkhead, right-angle eller en mixed-end konfigurasjon mot for eksempel FAKRA eller en annen RF-end.
Der prosjektet er spesielt følsomt for refleksjoner eller matingstabilitet, setter vi opp en testplan rundt kundens reelle krav i stedet for å love en vag "high frequency cable". Det er en mer nyttig måte å styre risiko på enn marketing-spraket som ofte folger med standardkomponenter.
Tekniske spesifikasjoner
Dette er parameterne vi normalt låser før SMA assemblies slippes til serie.
| Typiske systemer | 50 Ohm SMA coax assemblies til RF, antenne, test, radio og embedded wireless |
| Connectorformer | Straight, right-angle, bulkhead, panel feedthrough og mixed-end konfigurasjoner |
| Kabeltyper | RG-serier, micro-coax, lavtapskabler og andre kundespesifiserte coax-formater |
| Prosesstyring | Kontrollert stripping, skjermterminering, center pin-montering og strain relief |
| Typiske tester | Kontinuitet, kortslutning, polaritet, kontaktmotstand og utvidet RF-plan ved behov |
| Miljø | Innendørs, industrielt, utendørs og mobile applikasjoner basert på materialvalg |
| Volum | Prototype, pilotbatch og stabil serieproduksjon |
| Dokumentasjon | Arbeidsinstruksjoner, FAI-support, sporbarhet og kvalitetsoppfølging |
Arbeidsflyt fra RF-krav til levering
En SMA assembly blir stabil fordi prosessen er stabil. Derfor holder vi stegene enkle, tydelige og repeterbare.
RF-krav og interface review
Vi starter med connector-ender, kabelserie, frekvensområde, lengde, bøyeradius, panelinterface og installasjonsmiljø. Det fanger mismatch tidlig og hindrer at tegningen bare sier "SMA cable" uten nok data til serieproduksjon.
Connector-kabel match og DFM
Vi verifiserer at den valgte SMA-connectoren faktisk passer kabelens diameter, braid-oppsett og dielektrikum. Hvis kombinasjonen ser risikofylt ut, foreslår vi en mer robust geometri før prototype.
Prototype og prosesslåsing
Samples brukes til å validere mating, mekanisk fit og den elektriske basisfunksjonen i kundens oppsett. Deretter låser vi strip-mål, arbeidsinstruksjoner og kontrollpunkter for gjentatt produksjon.
Serieproduksjon og verifikasjon
Produksjonen styres rundt repeterbar terminering, tydelig merking og riktig emballering. Kritiske prosjekter får utvidet dokumentasjon slik at innkommende kontroll hos kunden blir raskere og mer forutsigbar.
Typiske applikasjoner
- Antenner og radioenheter
- Test- og måleutstyr
- Embedded wireless moduler
- Basestasjoner og telecom-subsystemer
- GNSS og timing-utstyr
- Industrielle skap med RF-gjennomføring
- Forsvars- og luftfartsnære underenheter
- Service- og retrofitkabler mellom ulike RF-interface
Trenger du en SMA cable assembly som kan repeteres i serie?
Send kabelserie, connector-ender, lengde og miljøkrav. Vi gjennomgår DFM, prototypebehov og den riktige testpakken før produksjonen låses.
Relaterte sider
Hvis prosjektet ditt går utover standard SMA jumpers, er disse sidene ofte neste relevante steg.
Koaksial Kabelmontasje
Bredere RF- og coax assemblies når prosjektet omfatter flere connectorfamilier eller kabeltyper.
FAKRA Kabelmontasje
Automotive RF-assemblies med keyed housings og kontrollert 50 Ohm geometri.
Skreddersydd Kabelmontasje
Når SMA-lenken bare er ett delsystem i en bredere kabel- eller hybrid assembly.
Testkapasiteter
Se hvordan vi validerer elektrisk funksjon og prosessdisiplin før levering.
Anonymisert prosjekt fra NorKabs case-arkiv
thermal-imaging · Belgium · 2020-2021 · cable-assembly
Scenario
A European thermal imaging OEM experienced a critical production halt due to high impedance defects in a micro-coaxial cable assembly used for a beta production series.
Utfordring
1296 out of 2000 units of AWG#40 CABLINE-VS 1:1 100mm micro-coax assemblies failed due to high impedance, leading to order cancellation, a demand for refunds, and a major trust deficit.
Løsning
Halted production immediately and conducted joint technical analysis with the customer's engineering team to identify the root cause (specification definition and testing method mismatch). Updated specifications, provided new test reports, manufactured new samples, and processed a replacement order for the defective units.
Resultat
Successfully resolved the quality complaint, secured a replacement order for the 1296 defective units, and maintained the long-term partnership despite the severe initial defect rate.
Konkrete tall
- AWG#40
- CABLINE-VS 1:1
- 100mm length
- 1296 defective units out of 2000
- 1296 replacement units
Casen er anonymisert. Konkrete tall, region og industri er gjengitt verbatim fra NorKabs interne case-arkiv. Kunde- og programnavn er bevisst ikke oppgitt.
Ofte stilte spørsmål
Hvilke SMA varianter kan NorKab produsere?
Vi bygger SMA male, SMA female, bulkhead, right-angle og mixed-end assemblies der den andre enden kan være for eksempel BNC, TNC, U.FL, FAKRA eller et kundespesifikt interface. Det viktige er at connector, kabeldiameter og strip-dimensjoner passer sammen.
Er SMA kabelmontasje alltid 50 Ohm?
I praksis brukes SMA oftest i 50 Ohm RF-systemer, men den riktige assemblyen avhenger fortsatt av kabeltype, lengde, frekvensområde og mating-geometri. Vi går derfor gjennom hele signalkjeden, ikke bare connectornavnet.
Kan dere bygge SMA assemblies for prototyper og små serier?
Ja. Vi leverer raske prototypeserier for engineering validation og skalerer samme dokumenterte prosess til pilot og serieproduksjon. Det reduserer risikoen for at et tidlig sample ikke kan reproduseres senere.
Hvordan tester dere SMA coax assemblies?
Alle assemblies verifiseres for kontinuitet, kortslutning og polaritet. Ved RF-kritiske prosjekter legger vi til kontaktmotstand, dimensjonskontroll, retention checks og en testplan for VSWR eller return loss etter kundens krav og frekvensområde.
Når er SMA et bedre valg enn FAKRA eller BNC?
SMA er ofte riktig når du trenger en kompakt, skrudd RF-forbindelse med mer mekanisk sikker mating enn push-on interfaces. FAKRA passer bedre i automotive med keyed housings, mens BNC ofte brukes der rask mating er viktigere enn maksimal kompakthet.
Kan dere levere utendørs eller vibrasjonsutsatte SMA kabelmontasjer?
Ja. Vi velger kabelkappe, strain relief, sealing og panelinterface ut fra miljøkravene. Det gjelder spesielt for mobile enheter, testvogner, industrielle skap og systemer som utsettes for vibrasjon eller hyppig service.
