Norske selskaper innen bilindustri og elbiler trenger ofte flere kabeltyper i samme produkt: RF-kabler til antenner og kameraer, forseglede kontakter til utsatte soner og tvunnet parkabel til CAN-bus. Feil spesifikasjon kan gi dårlig RF-ytelse, vanninntrenging, periodiske kommunikasjonsfeil eller krevende service i felt.
Kontaktvalget kan utdypes med guiden til Molex MX150 og MX64 for kjøretøy og oversikten over Deutsch DT-serien i tøffe miljøer. Flere løsninger for komplette kabelsett finnes under kabelsystemer til bilindustrien.
Før kabelen bestilles, må det fremgå hvor hovedbussen begynner og slutter, og hvor endetermineringen ligger. Beslutningsgrunnlaget for CAN-bus kabelmontasje med tvunnet par og endeterminering forklarer hvordan kabel og nettverksoppsett vurderes sammen.
FAKRA er en fargekodet og mekanisk kodet RF-kontaktfamilie som er mye brukt i kjøretøy. Deutsch DT, DTM og DTP er forseglede kontaktfamilier for krevende miljøer. CAN-bus er en differensiell kommunikasjonsbuss der kabelgeometri, terminering og impedans påvirker signalstabiliteten. En tvunnet parkabel består av to ledere som er tvunnet sammen for å redusere støy og bevare den differensielle balansen.
NorKab leverer FAKRA-kabelmontasje, Deutsch-baserte ledningsnett og CAN-bus-kabler for OEM-er, ettermarkedet og spesialkjøretøy.
Kort svar: Når brukes hva?
- Bruk FAKRA når kjøretøyet trenger en fargekodet og låsbar RF-forbindelse for antenne, GNSS, kamera eller telematikk.
- Bruk Deutsch DT/DTM/DTP når kontakten skal tåle fukt, vibrasjon, støv og utendørs kjøretøymiljø.
- Bruk tvunnet par for CAN-bus med definert impedans, vanligvis rundt 120 ohm nominelt i systemdesignet.
- Spesifiser skjerm, kabeltype, bøyeradius og testkrav for hver funksjon, ikke bare en felles betegnelse for hele ledningsnettet.
- For EV og norske spesialkjøretøy bør service, korrosjon, salt og lave temperaturer vurderes tidlig.
1. FAKRA for RF i kjøretøy
FAKRA-kontakter brukes til RF-forbindelser i kjøretøy fordi fargekoding og mekanisk nøkkel reduserer risikoen for feilkobling. De er vanlige i løsninger for antenner, GPS/GNSS, LTE, Wi-Fi, kameraer og infotainment. For kabelleverandøren er det ikke tilstrekkelig å skrive FAKRA; delenummer, fargekode, kjønn, vinkel, kabeltype og frekvenskrav må angis.
RF-ytelsen styres av impedans, kontaktterminering, kabeltype, bøyeradius, innskuddstap og returtap. Bakgrunn om koaksial oppbygning finnes i oversikten over koaksialkabel. I kjøretøy må kabelen også tåle vibrasjon og temperaturbelastning uten at skjermen eller senterlederen skades.
For kunder som trenger mer informasjon om RF, er veiledningen om SMA, BNC og koaksialkabel og veiledningen om RF-spesifikasjon relevante. Prinsippet er det samme: RF-kabelen må beskrives med målbare krav, ikke bare med navnet på kontaktfamilien.
2. Deutsch DT, DTM og DTP i utsatte soner
Deutsch DT, DTM og DTP brukes ofte i kjøretøy, maskiner og utendørsutstyr. DTM passer for mindre signalstrømmer og kompakte installasjoner. DT dekker mange vanlige signalbehov og lavere strømmer. DTP brukes når det er behov for høyere strøm og større terminaler. Serien velges ut fra strøm, lederdimensjon, antall pinner, tetting og tilgjengelig plass.

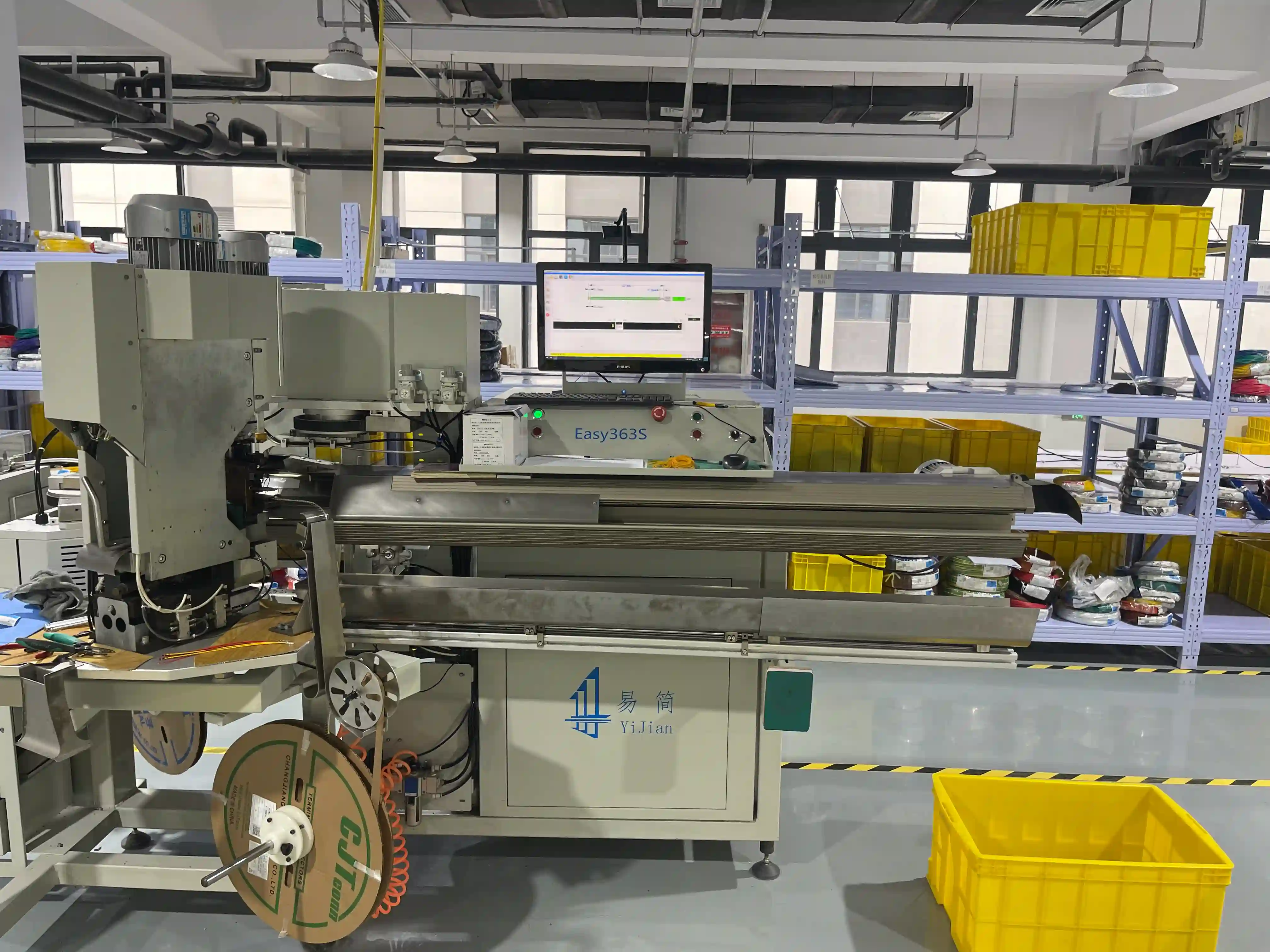

Forseglede kontakter er ikke bedre enn monteringen de inngår i. Terminal, pakning, wedge lock, kabeldiameter og strekkavlastning må passe sammen. Feil isolasjonsdiameter kan gi utilstrekkelig tetting i den bakre pakningen, mens feil krympeverktøy kan gi høy kontaktmotstand. Se også veiledningen om PPAP i bilindustrien for mer om prosesskontroll og dokumentasjon.
| Teknologi | Typisk bruk | Kritisk krav | Vanlig test |
|---|---|---|---|
| FAKRA | RF, antenne, kamera | 50 ohm system og riktig kode | Kontinuitet, RF-test ved behov |
| Deutsch DTM | Kompakte signaler | Riktig liten terminal og tetning | Pinnekontroll og uttrekksprøve |
| Deutsch DT | Sensorer og kjøretøy-I/O | Wedge lock og bakre pakning | Elektrisk test etter avtalt plan |
| Deutsch DTP | Høyere strøm | Lederareal og temperatur | Krympekontroll, kontinuitet og belastningstest |
| CAN-bus | Kontrollnettverk | Tvunnet par og terminering | Kontinuitet og impedans ved behov |
| Hybridledningsnett | EV og spesialkjøretøy | Separasjon av kraft, signal og RF | Full testmatrise |
3. CAN-bus og impedans
CAN-bus er et robust kjøretøynettverk, men kabelen må støtte differensiell signalering. Bakgrunn finnes i artikkelen om CAN-bus. I praksis innebærer dette tvunnet par, riktig terminering i systemet og kontrollert kabelføring med avstand til kraftkabler, motorledninger og støykilder.
Mange CAN-systemer bruker 120 ohm terminering i hver ende av bussen. Kabelens karakteristiske impedans bør samsvare med systemdesignet, ofte rundt 120 ohm nominelt for tvunnet parkabel i kjøretøy. Avmantlingen og den åpne delen av paret ved kontakten bør holdes kort, for eksempel under 30-50 mm dersom systemet er følsomt og kunden ikke har angitt noe annet.
Feil i CAN-kabler er ofte periodiske. En kabel kan bestå kontinuitetstesten, men svikte ved vibrasjon eller elektrisk støy. Kjøretøykabler bør derfor vurderes både ved elektrisk test og mekanisk inspeksjon. I høyrisikoprosjekter kan pilotserien testes i det faktiske kjøretøyet eller i en representativ rigg.
4. Norske OEM-er, ettermarkedet og EV
Norge har mange nisjer der krav fra bilindustrien møter maritim teknologi, industri og energi: elektriske arbeidsmaskiner, ladeteknologi, spesialkjøretøy, autonome plattformer, flåteutstyr og ettermarkedsmoduler. Kravene kan være strengere enn for vanlig innendørs elektronikk fordi kabelen utsettes for kulde, salt, steinsprut, vibrasjon og service i felt.
I EV-systemer må kraftkabler, signalkabler, RF og kommunikasjon holdes ryddig adskilt. Høyspenningsområder bør ha tydelig merking, mekanisk beskyttelse og egne testkrav. NorKab kan kombinere erfaring fra bilindustrien med høyspente ledningsnett når kunden trenger kontrollert konstruksjon og dokumentasjon.
5. Hva bør stå i RFQ-en?
For FAKRA bør RFQ-en angi fargekode, mekanisk koding, kjønn, vinkel, kabeltype, lengde, frekvensområde, krav til tap og test. For Deutsch bør den angi kontaktserie, pinneantall, terminal, lederareal, tetting, miljø og strøm. For CAN bør den angi kabeltype, impedans, skjerm, lengde, terminering og maksimal åpen tvinnlengde ved kontakten.
Kunden bør også definere dokumentasjonskravene: FAI, kontrollplan, testlogg, materialsertifikat, sporbarhet og eventuell PPAP. For strengere programmer er veiledningen om IATF 16949 nyttig for å forstå forventningene i bilindustriens leverandørkjeder. Bakgrunn om SAE International viser også hvorfor standarder i bilindustrien ofte styres på system- og leverandørnivå.
6. Beslutningstre for arkitektur og miljø
Start med signaltypen. Er forbindelsen analog eller digital RF, velges en koaksial struktur og en FAKRA-koding som passer systemets grensesnitt. Er det CAN, velges et balansert tvunnet par med karakteristisk impedans, terminering og grenlengder definert av nettverksarkitekturen. For diskrete sensorer, mating og aktuatorer velges Deutsch-familie, terminal og lederareal etter kontinuerlig strøm, startstrøm og temperaturøkning. Et hybridnett bør deles i funksjonssoner før kontaktplassering fastsettes.
| Beslutning | Velg når | Kontroller før frigivelse |
|---|---|---|
| FAKRA/koaks | RF eller serielle kamerasignaler over koaks | Frekvensbånd, tap, returtap, kode og kabelgruppe |
| CAN med uskjermet par | Støynivå og systemkrav tillater det | Impedans, tvinningsstigning, terminering og ruting |
| CAN med skjermet par | EMC-analysen krever kontrollert skjerm | Skjermavslutning, jordkonsept og kontaktgrensesnitt |
| DTM, DT eller DTP | Signal, middels strøm eller høyere strøm i utsatt sone | Terminalområde, isolasjonsdiameter, pakning og belastning |
Deretter vurderes miljøet. I våte og saltsprøytede soner må bakpakning, blindplugger, kontaktmaterialer og drenering inngå i designet. Ved vibrasjon må ledningsbunten støttes slik at kontakten ikke bærer massen. I varme soner må strømreduksjon, buntfaktor og kabelens temperaturklasse beregnes sammen. En IP-angivelse dokumenterer en bestemt kapslingsprøve; den dokumenterer ikke automatisk bestandighet mot drivstoff, veisalt, termiske sykluser eller langvarig vibrasjon.
7. Feilmoduser og testgrenser
| Symptom | Sannsynlig årsak | Påvisning | Forebygging |
|---|---|---|---|
| Periodiske CAN-feil | For lang åpning av paret, dårlig terminering eller løs terminal | Oscilloskop og nettverksanalyse under belastning og vibrasjon | Styrt tvinningslengde, låsekontroll og ruting |
| Redusert antenneytelse | Skadet koaks, feil kabelgruppe eller svak skjermavslutning | Måling av innskuddstap og returtap | Kontrollert krymp, bøyeradius og godkjent kontakt/kabel-kombinasjon |
| Varme i kraftkontakt | Høy kontaktmotstand eller underdimensjonert leder | Spenningsfall og temperaturmåling ved representativ strøm | Riktig terminal, krympehøyde og belastningsberegning |
| Fukt etter vinterdrift | Feil pakning, manglende blindplugg eller kapillær inntrenging | Trykk-, lekkasje- eller nedsenkingsprøve etter miljøsykling | Kompatible tetninger og mekanisk avlastning |
En kontinuitets- og pinnekart-test kan avdekke åpen krets, kortslutning og feil pinneoppsett, men sier lite om RF-tap, CAN-signalform eller kontaktens temperatur ved strøm. En isolasjonstest kan avdekke svak isolasjon, men simulerer ikke vanninntrenging over tid. Vektoranalyse av koaks kan dokumentere tap og refleksjoner i et angitt frekvensområde, mens funksjonstest i kjøretøyet avdekker samspillet med styreenheter og ruting. Ingen av disse erstatter vibrasjons-, temperatur- eller korrosjonsvalidering når miljøet driver risikoen.
Relevante standardfamilier har ulike roller. ISO 11898 beskriver sentrale deler av CAN; kontakt- og kabelkrav må likevel hentes fra kjøretøyprodusentens spesifikasjon. USCAR- og LV214-baserte programmer brukes ofte til kontaktvalidering, mens ISO 16750 omhandler miljøbelastninger for elektrisk og elektronisk kjøretøyutstyr. IPC/WHMA-A-620 gir akseptkriterier for selve kabelmontasjen. RFQ-en bør angi nøyaktig utgave, kundespesifikasjon, prøvestørrelse, forbehandling og akseptkriterium, fordi en standardhenvisning alene ikke definerer hele testen.
FAQ
Hva er FAKRA-kontakter?
FAKRA er fargekodede og mekanisk kodede RF-kontakter for kjøretøy. De brukes ofte i 50 ohm RF-systemer for antenner, GNSS, kameraer og telematikk.
Hva er forskjellen på Deutsch DT, DTM og DTP?
DTM er en kompakt serie for mindre signaler, DT er en bred standardserie, og DTP brukes for høyere strøm. Riktig valg avhenger av lederareal, strøm, miljø og pinneantall.
Hvilken impedans skal en CAN-bus-kabel ha?
Mange CAN-systemer er konstruert rundt 120 ohm nominell impedans og 120 ohm terminering i hver ende. Kunden bør angi nøyaktig krav og testmetode.
Hvorfor må CAN-paret være tvunnet?
Tvinningen opprettholder den differensielle balansen og reduserer støy. Den åpne delen av paret ved kontakten bør holdes kort, ofte under 30-50 mm når systemet er følsomt.
Kan FAKRA, Deutsch og CAN inngå i samme ledningsnett?
Ja, men RF, CAN, lavspentsignaler og kraft bør føres med kontrollert separasjon, skjerming og avlastning. Et hybridledningsnett bør ha en egen testmatrise.
Hva trenger NorKab for å gi tilbud på kjøretøykabler?
Send tegning, kontaktdata, kabeltype, lengde, impedans, miljø, testkrav, volum og dokumentasjonsnivå via NorKab.
Utvikler dere kjøretøykabler for en norsk OEM, EV eller ettermarkedet? Del kravene til FAKRA, Deutsch og CAN med NorKab for vurdering av DFM, prototype og pilotserie.
