AWG#40, I-PEX/CABLINE og fine-pitch kabelbygg for kompakte moduler
Mikro-koaksial kabelmontasje for kamera, display og presisjonselektronikk
NorKab bygger mikro-koaksiale kabelmontasjer når vanlige koaksial- eller flatkabler blir for grove, for utsatt eller for vanskelige å rute. Differensiatoren er prosessdisiplin: vi låser kontakt, pitch, pinnekart, bøyeradius, håndtering og test før en tynn AWG#40-lignende kabelmontasje får lov til å gå videre til serie.
AWG#40
dokumentert mikro-koaks erfaring
1:1
eller speilet pinneoppsett etter avtalt pinnekart
Etter avtale
Elektrisk test med definert omfang og pinnekart
ISO 9001
prosessramme for sporbar produksjon
Kort svar
- Mikro-koaksial kabelmontasje brukes når kamera, display eller RF-modul trenger svært tett og skjermet føring.
- NorKab støtter AWG#40, I-PEX/CABLINE-lignende grensesnitt, fine pitch, laminert flat form og buntet mikro-koaks.
- RFQ-en bør låse pitch, pin count, 1:1 eller speilet pinneoppsett, lengde, bøyeradius, testmetode og motkontakt.
- Prøvebygg, visuelle referanser og elektrisk test brukes til å avdekke behov for omarbeiding før serieproduksjon.
Hvor mikro-koaks skiller seg fra vanlig koaksial
Mikro-koaksial kabelmontasje er en produksjon av svært tynne skjermede signalforbindelser der senterleder, dielektrikum og skjermgeometri må bevares gjennom termineringen. Den elektriske bakgrunnen ligger i prinsippet for koaksialkabel, men produksjonsrisikoen er mer mekanisk enn teoretisk: en for skarp bøy, feil tilbakebretting eller feiltolket kontaktorientering kan kreve omarbeiding selv om materiallisten ser korrekt ut.
I-PEX/CABLINE-orienterte mikro-koaksbygg
Vi bygger fine-pitch mikro-koaksiale kabelmontasjer der motkontakt, pitch, pin count, kabelretning og pull-bar eller låsefunksjon må avklares før produksjon.
Kamera-, display- og imaging-kabler
Mikro-koaks brukes ofte i kameramoduler, displayseksjoner, termisk bildebehandling, MIPI-lignende grensesnitt og tette sensormoduler der FFC blir for utsatt.

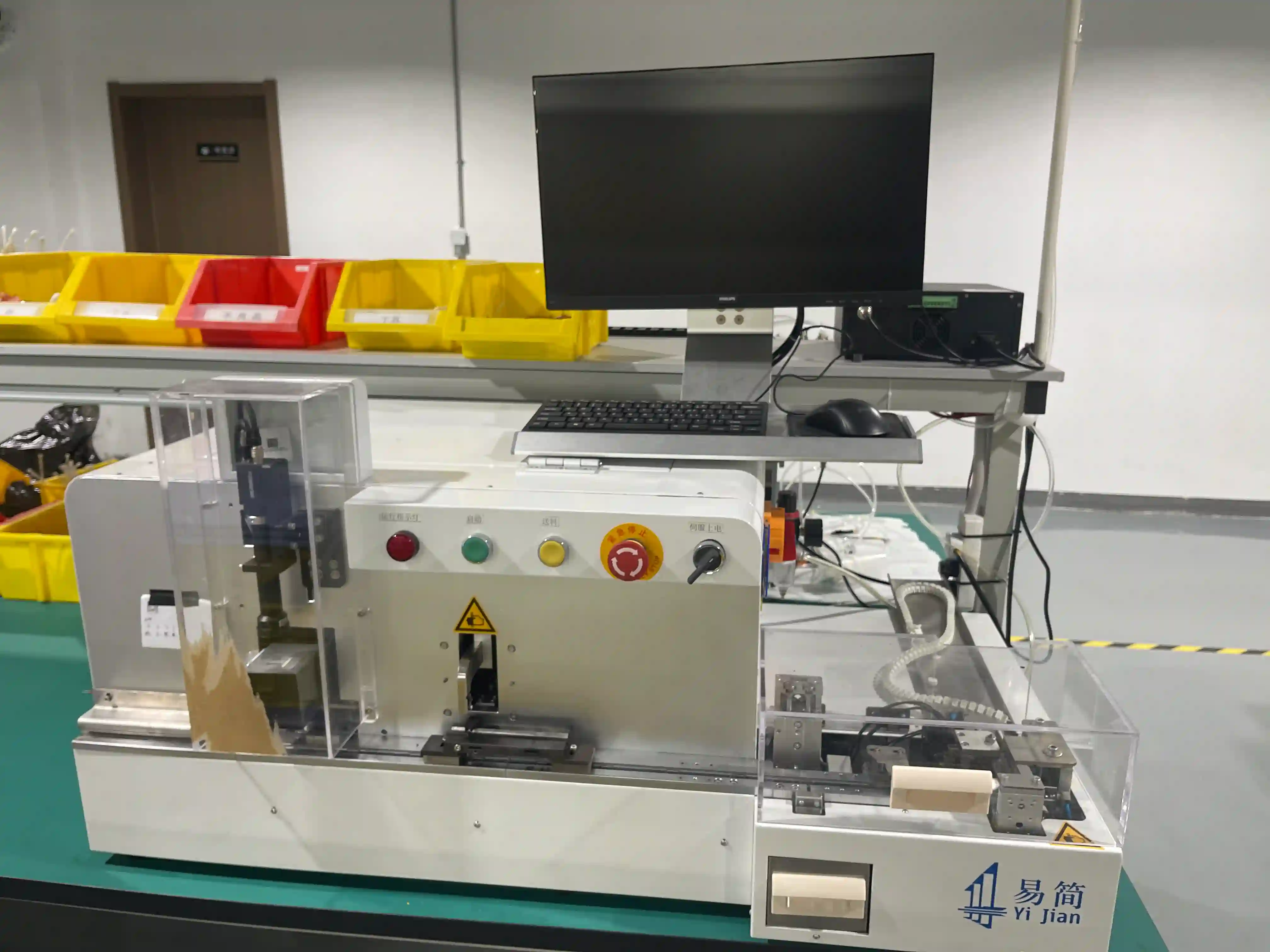

Kontrollert strip, skjerm og senterleder
Operatørene låser stripplengde, skjermbehandling, dielektrikum-beskyttelse og senterleder-posisjon med visuelle standarder før partiet frigis.
1:1, speilet eller kundedefinert pinneoppsett
Vi kontrollerer lederrekkefølge, kontaktorientering og testadapter mot tegningen. Feil i kontaktavstand eller pinneoppsett kan stoppe kamera- eller skjermmodulen.
Prototype til repeterende serie
Prøver brukes til å validere passform, bending, holdekraft og håndtering. Når bygget er godkjent, låses arbeidsinstruks, testplan og emballering.
Alternativ kontaktvalidering
Ved knapphet på IPEX/I-PEX eller tilsvarende fine-pitch kontakter kan vi bygge prøver for teknisk validering før kunden godkjenner alternativet.
Eksempel på en forespørsel: alternativ mikrokoakskontakt
I dette hypotetiske eksempelet er en spesifisert IPEX-kontakt utilgjengelig. En produsent av sensorutstyr kan da be om vurdering av en alternativ kontakt til en kabel med svært tynne koaksialledere.
Vurderingen må omfatte motkontakt, kontaktavstand, kabeldimensjon og signalvei. Prøveantall og funksjonstest avtales før kunden tar stilling til om et alternativ kan brukes i produksjon.
Tekniske spesifikasjoner innkjøp bør låse
Mikro-koaksiale kabelmontasjer bør spesifiseres med mer enn kontaktnavn og total lengde. I-PEX beskriver mikro-koaksiale og twinaxiale kontaktfamilier med ulike pitch- og matingvalg; se deres offentlige oversikt over mikrokoaksialkabel/twinaxial kontakter. I en RFQ betyr dette at valgt serie, kabel size, pin count og låsing må oversettes til en byggbar prosess, testadapter og håndterbar emballering.
| Typiske lederstørrelser | AWG#40 er vanlig; AWG 36-46 vurderes etter kabelserie, kontakt og signalbehov |
|---|---|
| kontaktlogikk | I-PEX/CABLINE-lignende mikro-koaks, twinax, fine-pitch kort-til-kabel og kundespesifiserte grensesnitt |
| Pitch og pin count | 0,5 mm og 0,4 mm er vanlige referanseområder; eksakt pitch og posisjonstall må komme fra valgt kontaktserie |
| Pinneoppsett | 1:1, speilet eller forgrenet etter kundens koblingsskjema, med testadapter og tydelig angivelse av hvilken side kontakten er sett fra |
| Lengde og form | Korte kamerakabler, display leads og bøyekontrollerte interne lenker etter kundedefinisjon |
| Test | Etter avtalt testplan: kontinuitet, kortslutning, pinnekart, visuell inspeksjon og ekstra impedans- eller funksjonstest etter kundens plan |
| Dokumentasjon | FAI-notater, arbeidsinstruks, visuelle referanser, materialsporbarhet og testlogg når RFQ-en krever det |
| Best egnet | Kamera, termisk bildebehandling, kompakte display, medisinsk imaging, robotvisjon og tette RF-moduler |
Mikro-koaks, FFC/FPC eller standard koaksial?
Riktig valg avhenger av signalmargin, mekanisk rom, bøying, EMI-risiko og hvor dyrt en feilmontering blir. Tabellen hjelper innkjøp og teknisk med å velge riktig side av grensen før tegningen fryses.
| Valg | Best når | Praktisk risiko |
|---|---|---|
| Mikro-koaks | Signalkvalitet, skjerming og tynn føring må kombineres i kamera, display eller imaging-modul | Svært følsom for stripplengde, bending, handling og feil kontaktidentifikasjon |
| FFC/FPC-kabel | Produktet trenger flat og rimelig intern forbindelse med kontrollert bøyesone | Kan være mer sårbar for EMI og mekanisk skade hvis ruten er trang eller bevegelig |
| Standard koaksial | RF-lenken trenger SMA, BNC, MMCX, FAKRA eller annen større kontaktfamilie | Tar mer plass og passer ikke alltid i hengsler, små kamerahus eller tette displayseksjoner |
| Tvunnet par/datatype kabel | Lavere hastighet eller mindre skjermkrav gjør klassisk signalføring nok | Kan gi støy- eller plassproblemer der mikro-koaks egentlig trengs |
| Hybrid kabelmontasje | Mikro-koaks skal kombineres med strøm, sensor eller servicegrener i samme kabelmontasje | Krever tydelig bøyeradius og strekkavlastning slik at tynn koaksial ikke bærer mekanisk last |
For mange display- og kameramoduler er mikro-koaks riktig når den elektriske ruten må være skjermet og fysisk smal. For enklere interne forbindelser kan FFC/FPC-kabel redusere kostnad og kompleksitet. Hvis prosjektet egentlig handler om SMA, BNC, MMCX eller antennegrensesnitt, bør bredere koaksial kabelmontasje vurderes først.
Prosess fra prøve til stabil serieproduksjon
Grensesnitt- og layoutreview
Vi starter med motkontakt, pin count, pitch, lederrekkefølge, lengde, bøyeradius, kameraplassering, displayhengsel eller modulrom. Mikro-koaks kan ikke ryddes opp i produksjon hvis den mekaniske ruten er feil.
Kabelserie og kontaktmatch
Ingeniørteamet sjekker at valgt kabel, skjerm, dielektrikum, terminering og kontakt faktisk passer samme prosessvindu. Hvis I-PEX/CABLINE-alternativ foreslås, bygges prøver før godkjenning.
prøvebygg med håndteringskontroll
Første prøver bekrefter sammenkobling, holdekraft, pinnekart, visuell utførelse, kabelutgang og om montøren kan installere kabelen uten å skade skjerm eller dielektrikum.
Testplan og produksjonsfrigivelse
Når prøve er godkjent, låser vi testadapter, avtalt elektrisk test, visuelle referansebilder, emballering og revisjonsregler før pilotparti eller serieproduksjon.
Repeterbar produksjon og avvikslukking
Partiet styres mot samme arbeidsinstruks. Hvis testresultater viser høy impedans, pin-feil eller håndteringsskade, stoppes produksjonen og årsak lukkes før videre levering.
Kvalitetsgrense og ærlig omfang
NorKab passer best når kunden kan dele motkontakt, tegning, testkrav og fysisk installasjonsrom. Vi kan foreslå alternativ kontakt og prøveoppsett, men vi frigis ikke til volum uten kundens funksjonstest når signalmarginen er kritisk. Denne leveransen omfatter ikke produksjon av elektronikkort eller montering av komponenter på kort.
En tydelig testmetode for mikrokoaksialkabler bør fastsettes før prøveserien, slik at samme akseptgrenser kan brukes ved senere produksjon.
Bruksområder der mikro-koaks gir reell verdi
Mikro-koaksial kabelmontasje er best egnet når en liten mekanisk endring kan ødelegge signalmargin, montering eller service. Den bør ikke velges bare fordi den virker teknisk avansert. Den bør velges når føring, EMI, vekt, bøying og kontaktgeometri peker mot samme løsning.
Kameramoduler og termisk bildebehandling
Mikro-koaks passer når en sensor trenger tynn, skjermet forbindelse fra linsehus til prosessormodul. I termisk avbildning må kabelen ofte være kort, lett og stabil nok til at impedans eller kontaktfeil ikke forveksles med sensorfeil.
Display, hengsel og kompakte brukerflater
Displaykabler i hengsler og små kabinetter trenger kontrollert bøyeradius, flat rute og repeterbar sammenkobling. Mikro-koaks kan være riktig når FFC/FPC blir for utsatt for støy, slitasje eller servicehåndtering.
Medisinsk imaging og diagnostiske moduler
Medisinsk utstyr trenger ren dokumentasjon, stabil revisjonskontroll og tydelig testlogg. Mikro-koaksial kabelmontasje brukes ofte der signalvei, lav vekt og liten diameter må kombineres med ISO 13485-orientert produksjonsdisiplin.
Robotvisjon og mobile plattformer
Robotikk bruker ofte kamera, IMU, RF-modul og lett sensorpakke i samme trange område. Kabelen må tåle installasjon og service uten at den tynne skjermen blir den mekaniske avlastningen.
For medisinske og industrielle prosjekter vurderer vi mikro-koaks sammen med kundens teststrategi. En kabel som passer i mekanikken, men mangler repeterbar pinnekart eller funksjonstest, er ikke produksjonsklar. Derfor kobler vi ofte denne tjenesten til prøving og inspeksjon, særlig når prøve skal bli grunnlag for senere innkjøpsordre.
RFQ-sjekkliste for en byggbar mikro-koaks
En god RFQ reduserer risikoen før pris settes. Mikro-koaks har små toleranser, så manglende kontaktnavn, uklar kontaktorientering eller feil testmetode kan bli dyrere enn selve materialvalget. Bruk listen under når du vil at leverandøren skal prise samme produkt som teknisk faktisk trenger.
- Motkontakt og kontaktserie, inkludert pitch, posisjonstall og eventuell pull-bar eller mekanisk låsing.
- Pinneoppsett med angitt betraktningsside: 1:1, speilet, forgrenet eller en annen kobling definert av kunden.
- Kabelserie, AWG, lengde, toleranse, ønsket bøyeradius og om kabelen skal være laminert flat eller buntet.
- Signaltype og testnivå: kontinuitet, kortslutning, pinnekart, impedans, kundens funksjonstest eller VNA-relatert krav.
- Mekanisk kontekst: CAD-utdrag, bilder, hengselbevegelse, servicegrep og hvor første festepunkt ligger.
- Volum og fase: tekniske prøver, små prøveserier for alternativ validering, pilotparti eller repeterende serie.
Hvis ett av punktene mangler, markerer NorKab det som en teknisk avklaring i tilbudet. Det er mer ærlig enn å prise en antatt løsning og oppdage i pilot at kabelen ikke kan testes, bøyes eller installeres slik produktet krever.
Relaterte tjenester og bransjer
Koaksial kabelmontasje
Bredere koaksial-side når prosjektet omfatter 50 Ω, 75 Ω, SMA, BNC, FAKRA eller flere RF-kabelfamilier.
MMCX-kabelmontasje
Relevant når problemet er et kompakt hurtigkobling RF-grensesnitt, ikke en multi-core mikro-koaksial flatkabel.
LVDS-kabelmontasje
For display- og kamerasignaler der differensielle datalinjer, skjerming og føring må vurderes samlet.
FFC/FPC-kabel
Et alternativ når flat intern føring gir bedre kostnad, bøyesone eller mekanisk passform enn mikro-koaks.
Prøving og inspeksjon
Se hvordan NorKab håndterer pinnekart, kontinuitet, hi-pot, fikstur og testlogg for kabelprogrammer.
Medisinsk utstyr
Mikro-koaks brukes i imaging, sensorer og kompakte diagnostiske enheter der sporbarhet og ren dokumentasjon er viktig.
Robotikk og automasjon
Kamera-, vision- og sensorsystemer trenger tynne kabler med kontrollert rute, skjerming og servicevennlig merking.
Fra praksis: kontaktretning og tidsplan for 300 UFL-kabler
En europeisk kunde bestilte 300 UFL-forlengelseskabler og ba samtidig om kortere leveringstid enn i det opprinnelige tilbudet. Et sentralt punkt var monteringsretningen: UFL-kontakten skulle monteres i omvendt retning. Både denne utførelsen og ønsket om raskere produksjon inngikk i avklaringen av ordren.
Leverandøren bekreftet den omvendte kontaktretningen og forkortet den oppgitte leveringstiden til tre uker. Det var dermed to konkrete forhold som ble avklart i dialogen: hvilken vei kontakten skulle monteres, og hvilken revidert tidsplan leverandøren la til grunn. Antallet i tilbudet var 300 enheter.
Etter at betalingen var mottatt, fikk fabrikken beskjed om å sette produksjonen i gang umiddelbart. Kunden fikk også oppgitt 3. juli 2026 som forventet ferdigdato. Datoen var et anslag for når produksjonen skulle være ferdig; den dokumenterer verken faktisk ferdigstillelse, forsendelse eller mottak hos kunden.
Siste dokumenterte status er mottatt betaling og avtalt produksjon. Det finnes ingen bekreftelse på at kablene ble sendt eller levert. Tre uker var den reviderte tiden i denne ordren og bør derfor ikke brukes som et generelt løfte for nye bestillinger. Ved en tilsvarende forespørsel bør kjøperen få kontaktretningen bekreftet sammen med antall og den konkrete tidsplanen.
Sjekkliste for en tilsvarende bestilling
- Beskriv kontaktens monteringsretning uttrykkelig i forespørselen.
- Oppgi bestillingsantallet sammen med ønsket leveringstid.
- Be om bekreftet, revidert tidsplan når fristen endres.
- Skill forventet ferdigdato fra faktisk forsendelse og mottak.
FAQ om mikro-koaksial kabelmontasje
Hva er en mikro-koaksial kabelmontasje?
En mikrokoaksial kabelmontasje er en ferdig intern kabel med svært tynne koaksialledere, skjerm og en kontakt med liten kontaktavstand eller en forgrening. Den brukes når kameraer, skjermer, sensorer eller RF-moduler trenger en kontrollert signalvei på liten plass. Pinneoppsett, kontaktorientering, lengde, bøyeradius og testkrav må defineres. De tynne lederne, skjermen og isolasjonen krever varsom håndtering.
Når bør jeg velge mikro-koaks i stedet for FFC eller FPC-kabel?
Velg mikro-koaks når skjerming, høyere signalintegritet eller tett føring betyr mer enn lavest mulig kabelkostnad. FFC/FPC-kabel kan være riktig for flate, kontrollerte bøyesoner, men mikro-koaks tåler ofte bedre EMI-sensitive kamera-, display- og imaging-grensesnitt. En praktisk RFQ bør beskrive pitch, pin count, signaltype, lengde og installasjonsrom. Hvis ruten går gjennom en hengsel, liten kameramodul eller bevegelig sensorhode, bør bøyeradius valideres med prøve før serie.
Jeg trenger 10-50 mikro-koaks prøver til et kameramodulprosjekt. Er det for lite?
10-50 prøver er et normalt teknisk volum for mikro-koaksiale kabelmontasjer når kontakt, pinneoppsett og mekanisk rute fortsatt valideres. Små partier gir mest verdi når de testes i produktets ekte geometri, ikke bare på benken. NorKab kan bygge prøver for passform, holdekraft, 1:1 eller speilet pinneoppsett og håndteringskontroll. Hvis kontakten er vanskelig tilgjengelig, kan et alternativ først valideres med et lite antall prøveenheter.
Hvordan unngår vi høy impedans eller ustabil test på AWG#40 mikro-koaks?
Høy impedans reduseres ved å låse spesifikasjon, testmetode, stripplengde, shieldbehandling og kontaktkabeltilpasning før volum. I praksis stopper vi produksjonen så snart et avvik oppdages, justerer spesifikasjon og testmetode sammen med kunden, lager nye rapporter og leverer korrigerte enheter under en revidert kontrollplan. Læringen er enkel: mikro-koaks må spesifiseres som testet kabelmontasje, ikke bare BOM-linje.
Hvilke eksterne standarder eller kontaktreferanser er relevante?
IPC/WHMA-A-620 brukes ofte som akseptreferanse for kabel- og ledningsnett, mens ISO 9001:2015 gir rammen for dokumentstyring og avvikslukking. For kontaktvalg bør du bruke produsentdata fra valgt serie, for eksempel I-PEX sin oversikt over mikro-koaksiale og twinaxiale kontakter. Offentlig bakgrunn om koaksialkabel forklarer hvorfor senterleder, dielektrikum og skjermgeometri må bevares gjennom termineringen.
Hva bør en RFQ for mikro-koaksial kabelmontasje inneholde?
En god RFQ bør inneholde motkontakt, kontaktserie, pitch, pin count, pinneoppsett, kabeltype, AWG, lengde, toleranse, bøyeradius, skjermkrav, testkrav, etikettregler, årlig volum og ønsket prøvedato. Legg også ved bilder eller CAD-utdrag av ruten hvis kabelen går gjennom hengsel, kamera, display eller trang modul. Uten denne informasjonen må leverandøren gjette, og gjettverk på 0,4-0,5 mm pitch blir ofte dyrt.
Kan NorKab hjelpe hvis original IPEX/I-PEX kontakt ikke finnes på lager?
Ja, men en alternativ kontakt må valideres teknisk før serieproduksjon. NorKab dokumenterer avviket, bygger et avtalt antall prøver og sender dem til kundens tekniske team for funksjonstest. Alternativet frigjøres først etter skriftlig teknisk godkjenning; det behandles ikke som en fri innkjøpserstatning.
Trenger du mikro-koaks som kan bygges likt i neste parti?
Send motkontakt, pinneoppsett, lengde, bøyeradius, prøvevolum og testkrav. NorKab gir en teknisk RFQ-gjennomgang før materialvalg og produksjonsmetode låses.
