Medisinsk bildebehandling stiller uvanlig høye krav til små kabler. Et endoskop, et kirurgisk kamera eller en kompakt bildemodul kan kreve høy datahastighet, liten bøyeradius, streng EMI-kontroll og kontrollert håndtering i den samme kabelen. Feil kabelkonstruksjon kan føre til bortfall av bilde, støy, varme, mekaniske brudd eller dårlig repeterbarhet i produksjonen.
Den regulatoriske produksjonskonteksten er utdypet i guiden om medtech-kabelmontasje og ISO 13485, mens EMI/EMC-design i box build viser hvordan signalveien påvirkes av resten av systemet. For selve forbindelsen finnes kundetilpasset LVDS-kabelmontasje.
LVDS er en differensiell signalmetode med lav spenningssvingning som brukes til robust overføring av høyhastighetsdata. MIPI CSI-2 er et kameragrensesnitt for overføring av bildedata mellom en sensor og en prosessor. EMI-skjerming innebærer kontroll av elektromagnetisk støy ved hjelp av skjerm, pargeometri, terminering og jording. Ren produksjon betyr kontrollert håndtering av partikler, emballasje og prosessmiljø i henhold til kundens medisinske krav.
NorKab støtter LVDS-kabelmontasje, medisinsk kabelproduksjon og skjermede kabelsett for kunder som trenger dokumentert testing, presis montasje og stabile leveranser.
Kort svar: Hva må spesifiseres?
- Definer grensesnittet tydelig: LVDS, MIPI CSI-2, USB, koaksial eller hybrid.
- Angi impedans, parstruktur, skjerm, maksimal lengde, bøyeradius og dynamisk bevegelse.
- Spesifiser EMI-krav, skjermterminering og jordingsstrategi før layouten og kabelkonstruksjonen frigis.
- For medisinsk bruk bør krav til ISO 13485, ren håndtering, emballasje og sporbarhet avklares tidlig.
- Krev elektrisk test, visuell inspeksjon og gjerne verifisering av signalintegriteten i pilotserien.
1. LVDS i kamerakabler
LVDS bruker differensielle par der mottakeren leser spenningsforskjellen mellom to ledere. Dette gir lavt støynivå, lav elektromagnetisk utstråling og god immunitet når paret er riktig tvunnet, balansert og terminert. Bakgrunn finnes i oversikten over LVDS.
I praksis må impedans, skjevhet mellom parene, lengde, skjerming og mekanisk belastning styres i en LVDS-kabel. For korte, interne kamerakabler kan fleksibel flatkabel eller mikrokoaks være aktuelt. For lengre kabler i medisinsk utstyr brukes ofte skjermede par eller hybridkabler med kraft, signaler og jord i samme montasje.
En vanlig feil er å behandle LVDS som et ordinært lavspentsignal. Hvis parene splittes for langt inn mot kontakten, skjermen termineres tilfeldig eller kabelen bøyes under minste tillatte bøyeradius, kan signalmarginen bli for liten. I bildebehandlingsutstyr kan dette vise seg som sporadiske bitfeil, linjeforstyrrelser eller tap av synkronisering.
2. MIPI CSI-2 og kompakte kameramoduler
MIPI CSI-2 brukes ofte mellom kameramodulen og prosessoren i kompakte systemer. Grensesnittet kan bruke flere databaner og en arkitektur med klokkelinje, avhengig av implementeringen. Offentlig bakgrunn om MIPI finnes hos MIPI Alliance – CSI-2.
MIPI er følsomt for lengde, impedans, kontaktvalg og overganger. I medisinske kameraer er den mekaniske plassen ofte begrenset: Kabelen må passere hengsler, håndtak, sterilbarrierer eller små kameraender. Den elektriske konstruksjonen og den mekaniske føringen må derfor utvikles samlet. En kabel som fungerer på testbenken, kan svikte etter 5 000 bøyesykluser dersom avlastningen ved kontakten ikke er riktig.
| Kravområde | LVDS | MIPI CSI-2 | Hva kunden bør angi |
|---|---|---|---|
| Signaltype | Differensielle par | Høyhastighets kamerabaner | Antall par eller databaner |
| Impedans | Ofte rundt 100 ohm differensiell | Kundespesifikk mot modul | Mål og toleranse |
| Lengde | Kan være moderat | Ofte kortere og mer følsom | Maksimal lengde i mm |
| Skjerming | Parskjerm eller totalskjerm | Skjerm og kontrollert returvei | 360° terminering eller skjermleder |
| Test | Kontinuitet, impedans, funksjon | Funksjon og bildeverifisering | Akseptkriterier for pilot og serie |
| Mekanikk | Bøyeradius og avlastning | Svært kompakt føring | Dynamiske sykluser og fikstur |
3. EMI-skjerming i medisinske miljøer
Medisinsk utstyr kan stå i nærheten av motorer, skjermer, strømforsyninger, RF-kilder og annet følsomt utstyr. Elektromagnetisk kompatibilitet innebærer at systemet fungerer i sitt elektromagnetiske miljø uten å forstyrre annet utstyr i uakseptabel grad. Bakgrunn finnes i artikkelen om elektromagnetisk kompatibilitet.
For kamerakabler betyr dette at skjermtypen og termineringen må defineres. Fletteskjerm gir god mekanisk robusthet og lav motstand. Folieskjerm gir høy dekning, men kan være mer sårbar ved gjentatt bøying. En kombinasjon av folie og flette er vanlig når det er behov for både dekning og robusthet. I små medisinske kabler kan mikrokoaks eller fine differensielle par gi bedre kontroll enn en generell flerlederkabel.
Skjermen bør ikke kobles til der det tilfeldigvis er enklest. Systemets jordingsstrategi må avgjøre om skjermen skal termineres 360°, til en skjermleder, i én ende eller i begge ender. Feil valg kan gi jordsløyfer, dårlig EMI-ytelse eller ustabil bildekvalitet.
4. ISO 13485, ren håndtering og dokumentasjon
ISO 13485 er en kvalitetsstandard for medisinsk utstyr og relaterte leverandørprosesser. Bakgrunn finnes i oversikten over ISO 13485. For kabelleveranser omfatter den praktiske delen ofte dokumentkontroll, sporbarhet, endringsstyring, ren håndtering, emballasje og lukking av avvik i samsvar med kundens kvalitetssystem for medisinsk utstyr.
Produksjon etter kundens tegninger krever avtalte regler for risikokontroll, emballasje, etiketter og partissporbarhet. Hvis kabelen er utenfor pasientkontakt, kan kravene være annerledes enn for et kabelsett som brukes nær et endoskop.
I en gjennomgang av en medisinsk prototype kan en kamerakabel reduseres fra flere separate interne kabler til én skjermet hybridmontasje med definert parstruktur, elektrisk test etter avtalt plan og separat ren emballasje. Den viktigste læringen er at DFM-gjennomgangen må omfatte både signalintegritet og håndtering, ikke bare kontaktpinnene.

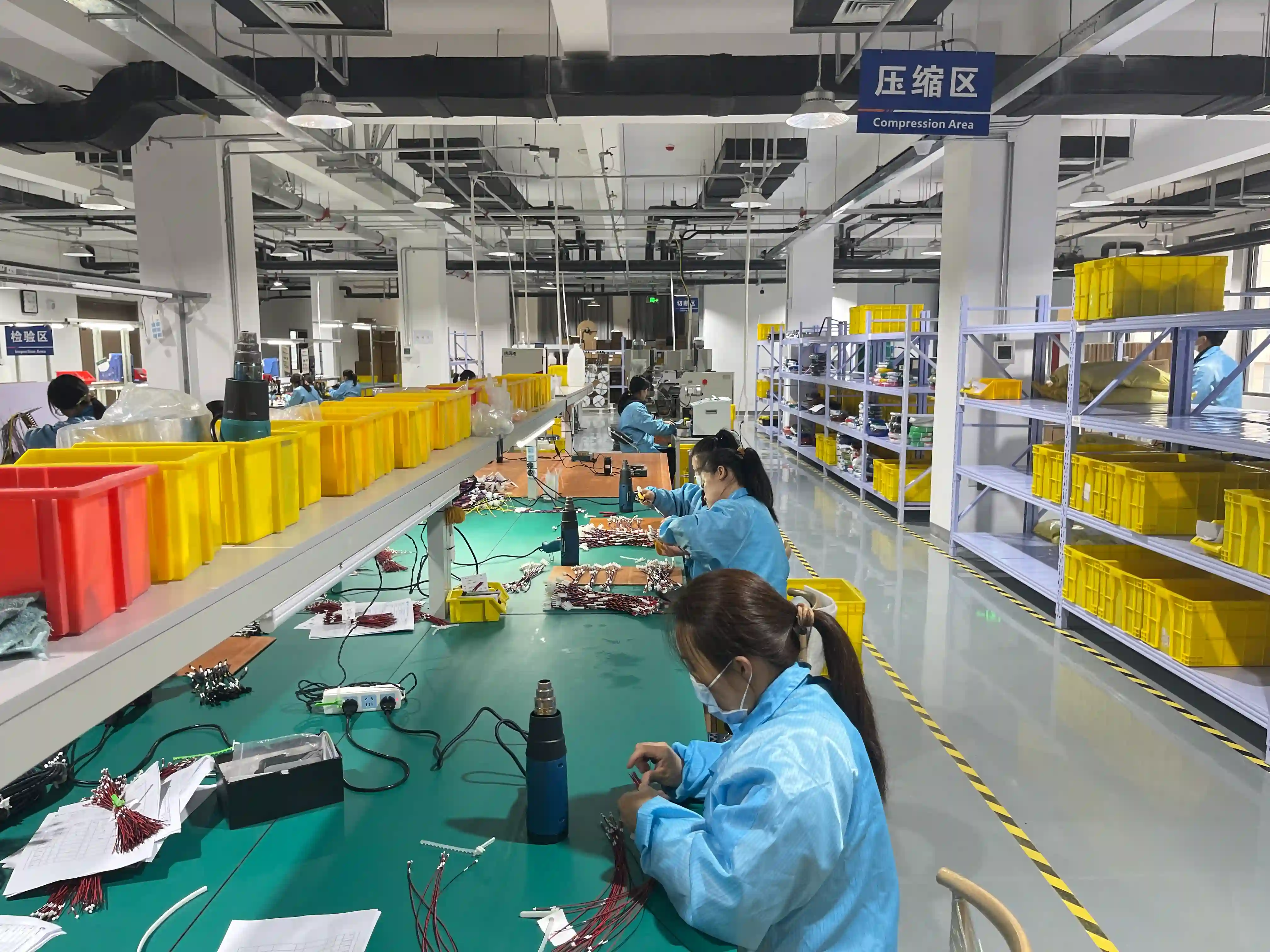

5. Pilotserie og produksjonskontroll
En god pilotserie bør omfatte nok enheter til å teste variasjonen i produksjonen. For en kompleks kamerakabel kan 10-30 enheter gi mer læring enn 2 perfekte prototyper. Kontroller parplassering, lengde, skjermterminering, kontaktorientering, bøyeavlastning, lodde- eller krympekvalitet og emballasje. Se også veiledningen om IPC/WHMA-A-620 Class 3 for akseptnivå ved krevende kabelmontasje.
For systemer med kirurgiske kameraer eller endoskopi bør kunden planlegge en funksjonstest med det faktiske kameraet og den faktiske prosessoren. Kabelleverandøren kan teste kontinuitet og isolasjon, men bildekvalitet, tapte bilder og termisk oppførsel bør verifiseres i systemet. Når produksjonen skaleres opp, bør testadaptere og inspeksjonsbilder knyttes til og låses for den aktuelle revisjonen.
6. Beslutningstre for signalarkitektur
| Systembehov | Teknisk retning | Avgjørende avklaring |
|---|---|---|
| Kort intern kameraforbindelse | MIPI CSI-2 over kontrollert fleks- eller mikrokoaksstruktur | Lane-rate, antall baner, impedans og kontakt |
| Lengre forbindelse mellom moduler | LVDS eller en validert serialisert forbindelse | Tapbudsjett, protokoll og klokke-/dataskjevhet |
| Svært liten bevegelig diameter | Mikrokoaks eller spesialkonstruert hybrid | Bøyelevetid, kraftledere og termisk belastning |
| EMC-kritisk kapslingsgjennomføring | Kontinuerlig skjerm og kontrollert overgang | Jordreferanse, kontakthus og 360° avslutning |
Rå MIPI er normalt mest egnet over korte, kontrollerte forbindelser. Når avstanden, kontaktovergangene eller EMC-miljøet blir mer krevende, bør systemarkitekten vurdere serialisering fremfor å forlenge et grensesnitt uten dokumentert margin. Mekanikken kommer deretter: statisk føring, hengsel, kabelkjede eller torsjon krever forskjellige leder- og skjermkonstruksjoner. Krav til rengjørings- eller desinfeksjonsmidler må vurderes mot kappe, overstøping, merking og lim.
7. RFQ-inndata og verifikasjonsplan
RFQ-en bør angi grensesnittversjon, antall databaner, maksimal lane-rate, pikselklokke eller videomodus, differensiell impedans med toleranse, tillatt innbyrdes skjevhet og maksimal lengde. Legg ved pinnekart, kontaktens delenummer, jord- og skjermkonsept, strøm og spenningsfall for eventuelle kraftledere, termiske grenser og mekanisk føring. For dynamisk bruk trengs bøyeradius, bevegelsesakse, hastighet, torsjon og ønsket syklustall.
Akseptplanen bør skille mellom produksjonstest og designverifikasjon. Oppgi om hver enhet skal testes for kontinuitet, kortslutning og skjermforbindelse, og om impedans skal måles på alle eller et definert utvalg. For pilotserien bør bildemodus, bitfeil eller pakketap, kabellengde, temperatur og samtidig drift av støykilder være eksplisitt. Materialsporbarhet, revisjon, rengjøringsmetode og emballasjekrav knyttes til OEM-ens risikostyring.
8. Feilmoduser og testgrenser
| Symptom | Mulig årsak | Påvisning | Forebygging |
|---|---|---|---|
| Sporadiske bildeartefakter | Lav signalmargin, skjevhet eller EMI-kobling | Øyediagram eller systemtest ved verste datarate | Kontrollert parstruktur, skjerm og returvei |
| Bilde faller ut ved bevegelse | Leder- eller skjermutmatting ved avlastningen | Funksjonsovervåking under bøyeprøve | Dynamisk kabel og gradvis strekkavlastning |
| Uventet varm kabel | Underdimensjonerte kraftledere eller høy kontaktmotstand | Spenningsfall og temperatur ved maksimal last | Termisk beregning og termineringskontroll |
| EMC-feil på ferdig utstyr | Diskontinuerlig skjerm eller uegnet jordpunkt | Systemtest med representativ kabelføring | Dokumentert skjermstrategi og kapslingsovergang |
Kontinuitetstest finner feil pinne og brudd, men sier ikke om høyhastighetssignalet har margin. TDR kan vise impedans og lokalisere diskontinuiteter, men målefikstur og svært små kontakter påvirker resultatet. Øyediagram eller bitfeiltest vurderer signalveien under valgte driftsvilkår; det dekker ikke automatisk alle videomoduser, temperaturer eller støykilder. En vellykket bildefunksjonstest er systemspesifikk og kan skjule liten margin dersom kameraets feilkorreksjon eller kort testtid kompenserer.
IEC 60601-1-2 omhandler EMC for medisinsk elektrisk utstyr på systemnivå. ISO 13485 gjelder kvalitetsstyring, og ISO 14971 gir en prosess for risikostyring; ingen av dem angir alene kabelens impedans eller bøyelevetid. IPC/WHMA-A-620 kan brukes for montasjeaksept, mens grensesnittleverandørens spesifikasjon styrer MIPI- eller LVDS-parametere. OEM-en må koble kabelverifikasjonen til utstyrets risikoanalyse og tiltenkte bruk.
FAQ
Hva er LVDS i en kamerakabel?
LVDS er en differensiell signalmetode med lav spenningssvingning. I en kamerakabel bør impedans, parbalanse og lengde styres, ofte rundt 100 ohm differensiell når systemet krever det.
Hva er MIPI CSI-2?
MIPI CSI-2 er et kameragrensesnitt mellom en bildesensor og en prosessor. Det bruker høyhastighetsbaner og krever kontrollert lengde, impedans, kontaktvalg og føring.
Hvorfor er skjerming viktig ved medisinsk bildebehandling?
Skjermingen reduserer EMI og bidrar til stabil bildekvalitet. For høyhastighetskabler bør skjermterminering, skjermleder og jordingsstrategi defineres før pilotserien.
Hvilke tester bør brukes på LVDS- og MIPI-kabler?
Testomfang avtales; kontinuitets-, pinnekart- og kortslutningstest på hver enhet kan avtales. For høyhastighetskonstruksjoner kan impedans, signalintegritet og systembasert bildefunksjon testes i pilotserien og på kritiske seriepartier.
Hva trenger NorKab for å vurdere en medisinsk kamerakabel?
Send grensesnitt, pinneoppsett, lengde, impedanskrav, kabelbevegelse, EMI-krav, kontaktdata, renhetskrav, volum og ønsket dokumentasjon via kontaktsiden.
Utvikler dere LVDS- eller MIPI-kabler for medisinsk bildebehandling? Del tegningen, grensesnittet og miljøkravene med NorKab, slik at teamet kan vurdere kabelstruktur, skjerming og pilotopplegg.
