For en norsk OEM er bytte av kabel-leverandør sjelden et rent innkjøpsprosjekt. Det påvirker tegninger, produksjonsflyt, service, sluttkontroll, garanti og i noen bransjer også myndighetsdokumentasjon. En lavere stykkpris hjelper lite dersom første serie stopper i sluttmontering fordi en kontakt sitter 8 mm feil, en avlastning er for hard, eller en endring i krympverktøy ikke er dokumentert.
OEM-validering er en strukturert godkjenningsprosess der en ny leverandør beviser at den kan bygge riktig produkt, med riktig prosess, i riktig kvalitet, over tid. Kabel-leverandør betyr her en virksomhet som produserer ledningsnett, kabelsett og kundetilpasset kabelmontasje etter OEM-ens tekniske krav. Ledningsnett er en samlet kabelstruktur med ledere, kontakter, merking, beskyttelse og mekanisk føring. Validering er dokumentert bekreftelse på at produkt og prosess oppfyller definerte krav før serieproduksjon.
Kort svar: start med kravgrunnlag, leverandørvurdering og prøveserie. Gå deretter gjennom dokumentasjon, måledata, elektrisk test, mekanisk kontroll og sporbarhet før frigivelse. For OEM-er med høy risiko bør godkjenningen knyttes til OEM-tilpassede ledningsnett, prosesskapabilitet og tydelige endringsregler.
- Avklar krav til tegning, materialer, test og sporbarhet før prisforhandling.
- Bruk første artikkel og prøveserie til å finne prosessfeil, ikke bare produktfeil.
- Krev måleprotokoll for kritiske lengder, krympdata, kontaktretensjon og elektrisk test.
- Frigi leverandøren trinnvis: prototype, pilotserie og serievolum.
Hva norske OEM-er bør validere før første ordre
En robust godkjenning starter med at OEM-en skiller mellom produktkrav og prosesskrav. Produktkrav handler om hva som skal leveres: kabeltype, tverrsnitt, kontaktserie, pinneplassering, merking, skjerming, bøyeradius, lengdetoleranser og testkrav. Prosesskrav handler om hvordan leverandøren sikrer gjentakbarhet: verktøy, operatøropplæring, inspeksjonsplan, avvikshåndtering, kalibrering og sporbarhet.
I praksis bør innkjøp ikke sende bare en PDF-tegning og be om pris. Send også forventet årsvolum, batchstørrelse, revisjonsnivå, miljøkrav, krav til dokumentasjon og hvilke mål som er kritiske for sluttproduktet. For et marint styreskap kan fukt, vibrasjon og servicevennlig merking være viktigst. For robotikk kan fleksibilitet, bøyesykluser og kontaktlåsing være mer kritisk. For medisinsk utstyr kan renhet, dokumentkontroll og sporbarhet veie tyngst.
Et vanlig norsk scenario er en OEM som flytter fra manuell intern produksjon til ekstern leverandør fordi volumet har økt fra 50 til 400 enheter per måned. I en slik overgang oppstår ofte feil fordi intern kunnskap aldri ble skrevet ned. Operatørene visste at en gren skulle legges bak en brakett, men tegningen viste bare nominell lengde. Under validering må denne tause kunnskapen inn i tegning, bilder, kontrollplan eller monteringsinstruks.
En ny leverandør skal ikke bare kopiere et kabelsett. Den skal vise at prosessen fanger opp feil før de når OEM-ens sluttlinje, helst med 100 prosent elektrisk test og dokumentert kontroll av kritiske krymp.
— Hommer Zhao, teknisk ansvarlig
Dokumentpakken som gjør godkjenningen effektiv
Dokumentasjon bør være lett å revidere og presis nok til å produsere samme enhet seks måneder senere. En komplett pakke inneholder normalt stykklist, tegning, koblingsskjema, kontaktoversikt, pinneplan, krav til merking, testspesifikasjon, emballasjekrav og revisjonshistorikk. For mer krevende prosjekter bør den også ha kontrollplan, risikoanalyse og første artikkel-rapport.
Standarder er nyttige fordi de gir et felles språk. Mange OEM-er bruker IPC-A-620 som referanse for krav til kabel- og ledningsnettproduksjon; teknisk bakgrunn finnes hos IPC på Wikipedia. Kvalitetssystemer bygger ofte på prinsippene i ISO 9001, som er beskrevet i ISO 9000-familien. Poenget er ikke å fylle mappen med standardnavn, men å definere hvilke akseptkriterier som faktisk gjelder for ditt produkt.
For norske OEM-er er språk og revisjonsstyring også praktisk viktig. Produksjonsunderlag kan gjerne være på engelsk dersom hele verdikjeden bruker det, men kontrollpunkter bør være entydige. Unngå beskrivelser som god passform, normal lengde eller egnet merking. Skriv heller målbare krav: total lengde 620 mm pluss minus 5 mm, etikett 30 mm fra kontakt A, kontinuitetstest på alle ledere, isolasjonstest 500 V DC der produktet krever det.

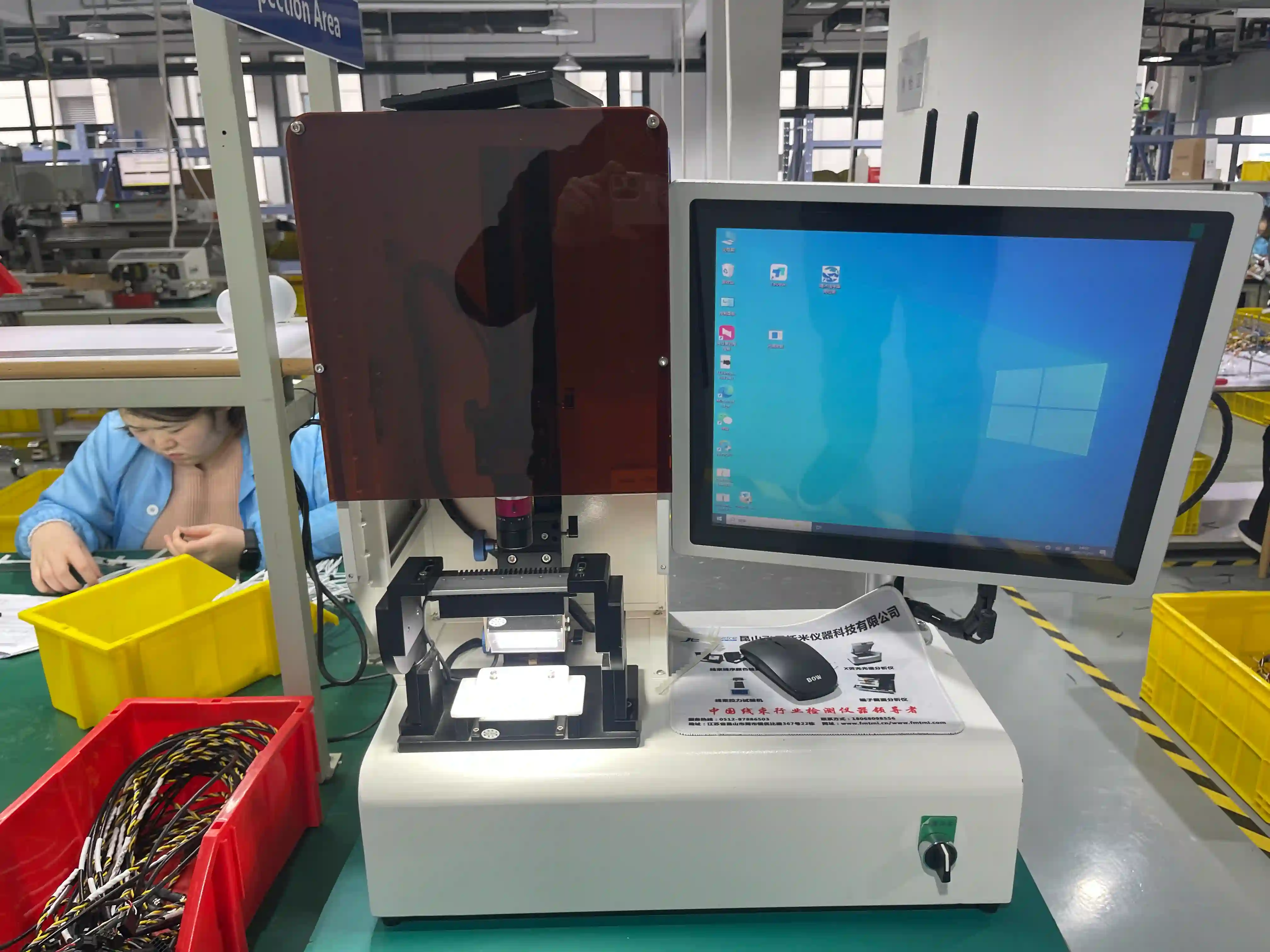

NorKab legger vanligvis størst vekt på fem datatyper i en validering: krymphøyde, uttrekkskraft, elektrisk kontinuitet, visuell kontroll og mål på kritiske grener. For kunder som allerede har interne krav, kobles disse mot testkapabilitet og kontrollutstyr før prøveserien bygges. Da oppdages hull i dokumentasjonen før materialer er bestilt i større volum.
Fra prøvebygg til seriefrigivelse
En godkjenningsløype bør ha tydelige porter. Første port er teknisk gjennomgang. Her kontrollerer OEM og leverandør at tegning, materialvalg, kontaktverktøy, toleranser og testmetode er forstått likt. Andre port er prototype eller prøvebygg, ofte 3 til 10 enheter. Disse enhetene brukes til å avdekke tekniske uklarheter, ikke til å bekrefte produksjonskapasitet.
Tredje port er første artikkel. Her produseres et definert antall enheter med planlagt produksjonsmetode, ikke med improviserte snarveier. Leverandøren dokumenterer mål, materialer, revisjon, operatør, utstyr og testresultater. Dersom en leder må rutes annerledes for å passe i sluttproduktet, skal tegningen oppdateres før frigivelse. Fjerde port er pilotserie, for eksempel 25 til 100 enheter avhengig av risiko og årsvolum. Her ser man om prosessen er stabil nok til å gjentas.
Ved høyere risiko bør OEM-en kreve at kritiske operasjoner har målbare prosessgrenser. Krymping er et godt eksempel. En kabelsko kan se pen ut, men likevel ha for lav kompresjon eller skadet leder. Derfor bør leverandøren vise hvilket verktøy som brukes, hvordan det vedlikeholdes, hvordan krymphøyde måles, og hvilke uttrekkskrav som gjelder. NorKab beskriver denne typen arbeid nærmere på siden om krymping.
En praktisk tommelfingerregel er å ikke godkjenne serieproduksjon før alle avvik fra prøvebygg er lukket med årsak, tiltak og ansvarlig dato. Det gjelder også små avvik. En feil etikett kan virke ufarlig, men i feltservice kan den forlenge feilsøking fra 5 minutter til 45 minutter. En utydelig revisjon på en kontakt kan føre til at gamle og nye versjoner blandes på lager.
| Valideringspunkt | Hva kontrolleres | Typisk dokumentasjon | Godkjenningskriterium |
|---|---|---|---|
| Tegningsgjennomgang | Revisjon, toleranser, materialer og pinneplan | Signert teknisk avklaring | Ingen åpne tolkningspunkter |
| Materialkontroll | Kabel, kontakter, terminaler, merking og beskyttelse | Stykklist og leverandørdata | Alle deler matcher godkjent revisjon |
| Krympkontroll | Krymphøyde, lederplassering og uttrekkskraft | Måleskjema og verktøy-ID | Innenfor definerte grenseverdier |
| Elektrisk test | Kontinuitet, kortslutning og eventuell isolasjonstest | Testlogg per serienummer eller batch | 100 prosent bestått for definerte punkter |
| Sluttkontroll | Lengder, merking, låser, avlastning og emballasje | Kontrollplan og bilder | Ingen kritiske avvik før levering |
Leverandørvurdering i norsk industri
Selve produktet er bare halve beslutningen. En OEM bør også vurdere leverandørens evne til å samarbeide over tid. Det handler om responstid på tekniske spørsmål, evne til å foreslå forbedringer, kontroll på revisjoner, lagerstyring, håndtering av små serier og åpenhet rundt avvik. En leverandør som melder fra tidlig om risiko, er mer verdifull enn en som lover alt og skjuler problemer til leveringsdatoen nærmer seg.

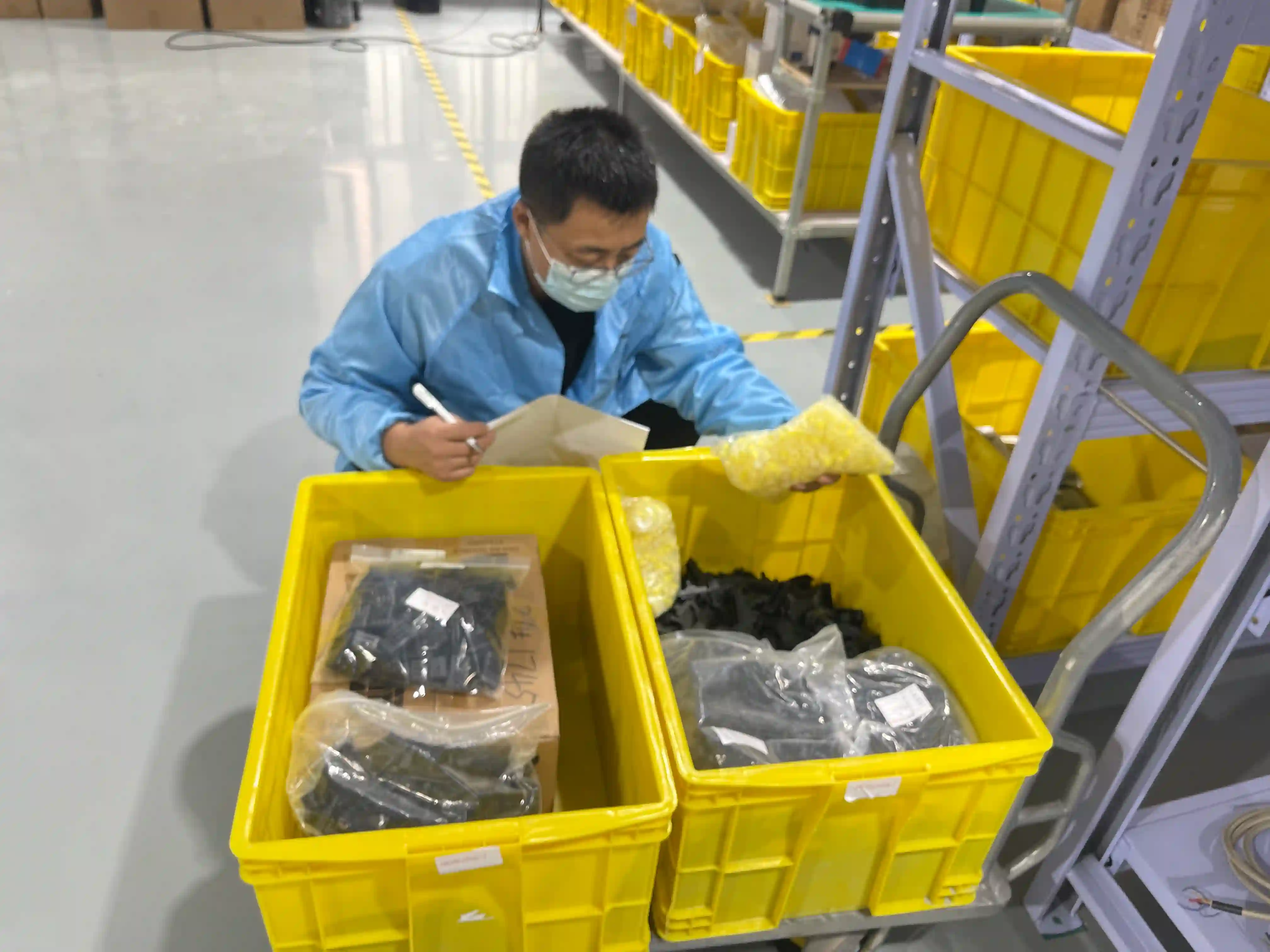

For norske kunder spiller logistikk ofte en stor rolle. Mange produkter bygges i lavt eller middels volum, med hyppige revisjoner og behov for korte responstider. Da bør leverandøren kunne håndtere blandingen av prototyper, servicekabler og serieordre uten å blande revisjoner. Spør konkret: hvordan merkes delpartier, hvor lenge lagres testdata, hvordan sperres foreldede tegninger, og hvem godkjenner materialbytte?
Kvalifikasjoner bør vurderes nøkternt. Sertifikater kan være nyttige, men de erstatter ikke prosessbevis. Se på faktisk kontrollmetode, kalibreringsrutiner, opplæring og sporbarhet. NorKabs oversikt over sertifiseringer og kvalitet kan brukes som referanse for hvordan formelle krav bør kobles til praktisk produksjonskontroll.
En erfaren innkjøper vil også teste kommunikasjonen under valideringen. Hvis leverandøren ikke stiller spørsmål når tegningen er uklar, er det et faresignal. Gode spørsmål tidlig sparer kostnader senere: Skal skjermen termineres i én eller begge ender? Skal etiketten tåle olje? Skal kabelen pakkes rett eller i kveil? Skal kontaktlåsen være tilgjengelig etter innbygging?
Den beste valideringen er ikke den som finner flest feil. Det er den som gjør kravene så tydelige at de samme feilene ikke kan bygges inn i neste batch.
— Hommer Zhao, teknisk ansvarlig
Vanlige avvik og hvordan de bør lukkes
De fleste avvik i en ny kabel-leverandørgodkjenning kommer fra tre kilder: uklare krav, feil materialforståelse eller manglende prosesskontroll. Uklare krav viser seg som feil lengde, feil grenretning, feil etikettplassering eller usikkerhet om skjermterminering. Feil materialforståelse oppstår når en kontaktserie har flere nesten like varianter, eller når en kabel med samme tverrsnitt har annen ytterdiameter og dermed ikke passer i avlastningen. Manglende prosesskontroll gir ustabile krymp, byttet pinneplassering eller varierende merkekvalitet.
Et avvik bør lukkes med mer enn en ny del. OEM-en bør kreve årsaksanalyse, korrigert dokumentasjon og bevis for at tiltaket virker. Dersom feil pinneplassering skyldes uklart skjema, er tiltaket ikke bare omsortering av batchen. Skjemaet må forbedres, testadapter må oppdateres, og operatøren må ha en tydelig kontroll før neste bygg.
For produkter med feltservice bør man også vurdere hvordan avvik kan spores etter levering. Serienummer per kabelsett er ikke alltid nødvendig, men batchsporbarhet bør være minimum for produkter med sikkerhets-, garanti- eller driftskritisk funksjon. Når årsvolumet passerer noen hundre enheter, er det ofte rimeligere å etablere sporbarhet tidlig enn å rekonstruere historikk etter en feltfeil.
FAQ
Hvor lang tid tar OEM-validering av en ny kabel-leverandør?
For en enkel kabel kan en strukturert godkjenning ta 2 til 4 uker dersom tegninger og materialer er klare. For komplekse ledningsnett med flere kontaktfamilier, testfikstur og prøveserie bør OEM-en planlegge 6 til 12 uker. Tiden styres mest av materialtilgang, avvikslukking og hvor raskt tekniske spørsmål besvares.
Hvor mange prøver bør bygges før seriefrigivelse?
Det finnes ikke ett riktig tall, men 3 til 10 prototyper er vanlig for teknisk verifikasjon, mens en pilotserie ofte ligger på 25 til 100 enheter. Produkter med sikkerhetskritisk funksjon, høy spenning eller krevende miljø bør ha større pilotserie og mer omfattende test før frigivelse.
Hvilke tester bør alltid inngå?
Minimum bør OEM-en kreve visuell kontroll, mål på kritiske lengder, kontroll av pinneplassering og 100 prosent elektrisk kontinuitetstest. Når konstruksjonen krever det, bør isolasjonstest, uttrekksprøve, krymphøydemåling og kontroll av skjermterminering inngå. Akseptkriterier bør knyttes til tegning eller relevant standard, ikke muntlig vurdering.
Når bør en leverandør ikke godkjennes?
Ikke godkjenn leverandøren dersom den ikke kan dokumentere kritiske prosesser, ikke kontrollerer revisjoner, ikke lukker avvik med årsak og tiltak, eller ikke klarer å gjenta samme resultat i pilotserien. Ett avvik er ikke nødvendigvis stoppgrunn. Manglende system for å hindre gjentakelse er langt mer alvorlig.
Kan en OEM validere leverandøren uten fabrikkbesøk?
Ja, for lavrisiko produkter kan dokumentgjennomgang, videosamtale, prøveserie og testdata være nok. For høyere risiko bør OEM-en gjennomføre fabrikkbesøk eller en fjernrevisjon med gjennomgang av verktøy, lager, testutstyr og avvikssystem. En revisjon på 2 til 4 timer kan ofte avdekke svakheter som ikke synes i et tilbud.
En ny kabel-leverandør bør godkjennes på bevis, ikke på pris alene. Når krav, prøveserie, testdata, avvikslukking og revisjonsstyring er på plass, får OEM-en en leverandør som kan støtte både utvikling og stabil serieproduksjon. Trenger du hjelp med validering av ledningsnett eller kabelmontasje for norsk industri, kan du kontakte NorKab via kontaktsiden for en teknisk gjennomgang.
